Ю. Апальков - Боевые корабли японского флота. Крейсера. 10.1918 — 1945 гг. Справочник

Поперечное сечение по мидель-шпангоуту ЛКР типа Кума

шп. №239 шп. № 225 шп. №209

шп. № 173 шп. № 105

шп. № 81 шп. № 55 шп. № 35

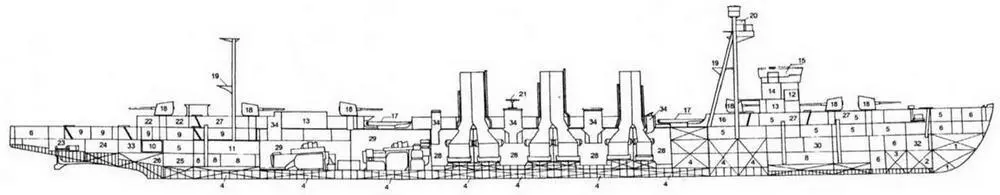

Продольный разрез ЛКР типа Кума

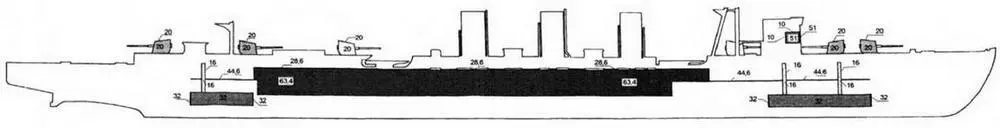

Схема бронирования ЛКР типа Кума

1 - носовые дифферентные цистерны и танки пресной воды; 2 - цистерна питьевой воды; 3 - цистерна пресной воды; 4 - топливные танки; 5 - кубрики личного состава; 6 - склады продовольствия; 7 - погреб боезапаса для 80-мм орудий; 8 - погреба боезапаса для 140-мм орудий; 9 - каюта офицеров; 10 - холодильник; 11 - мастерские; 12 - бронированная боевая рубка; 13 - отсеки подготовки минного и артиллерийского боезапаса; 14 - штурманская и оперативная рубка; 15 - ходовой мостик и компасная площадка; 16 - помещение запасных торпед; 17 - 533-мм ТА тип 6; 18 - 140-мм орудия; 19 - площадка для 90-см прожекторов (ф. "Sperry"); 20 - прибор управления огнем тип 13; 21 - 2,5-м дальномер; 22 - лазарет для офицеров; 23 - румпельное отделение и отсек рулевых машин; 24 - отсек вспомогательных машин; 25 - отсек хранения торпедных установок; 26 - кормовая дифферентная цистерна и танк пресной воды; 27 - элеваторы подачи боезапаса; 28 - КО; 29 - МО; 30 - центральный пост управления артиллерийским огнем; 31 - носовой отсек рефрижераторных машин; 32 - цепной ящик; 34 - кормовой отсек рефрижераторных машин; 35 - вентиляционные шахты.

Б. Четыре ГТЗА (ТВД + ТНД + ТКр.Х) Тидзицу Хонбю" в четырех МО - 90000 л.с. (суммарная контрактная), Кума: - 91250 л.с. (приемные испытания), Гама: - 91450 л.с. (приемные испытания), Китаками с ноября 1944 г: два ГТЗА (ТВД + ТНД + ТКр.Х) Тидзицу Хонбю" в двух МО - 35000 л.с. (суммарная контрактная), 6 Вт.К (18 кг/см²; 100°; "Канзей Хонбю" большая версия; нефть) + 4 Вт.К (18 кг/см²; 100°; "Канзей Хонбю" средняя версия; нефть) + 2 Вт.К (18 кг/см²; 100°; "Канзей Хонбю" малая версия; нефть + уголь) "Канзей Хонбю" в четырех КО, два ТГ по 50 кВт + четыре ДГ по 50 кВт.

В. Наибольшая: - 36 уз (контрактная); Тама - 36,18 уз (приемные испытания); Китаками - 36,22 уз (приемные испытания), - 23 уз (с ноября 1944 г., контрактная); Кума - 36,27 уз, экономическая: - 10 уз.

Г. 1284 т нефти + 361 т угля, с 1932 г. - 1460 т нефти.

Д. 5000 миль (14 уз; расчетная), 8500 миль (10 уз), 1000 миль (23 уз).

Е. Броневой пояс: 63,4 мм, элеваторы подачи боезапаса: 16 мм, погреба боезапаса: 32 мм, щиты 140-мм орудий: 20 мм, боевая рубка: 51; 10 мм, броневая (верхняя) палуба: 28,6 мм; 44,6 мм (в районе погребов боезапаса).

Ж. 450 чел. (по проекту), 438 чел. (фактически), 495 чел. (в 1943 г.), Китаками и Оои с 1941 г. - 560 чел., Китаками с 1945 г. - 620 человек.

3. 7 - 140-мм / 50 тип 3 (Д стр. - 90 кбт; 6 выстрелов в минуту; 120 выстрелов - орудия, расположенные в диаметральной плоскости корабля, 105 выстрелов - бортовые орудия), 2 - 80-мм / 40 тип 3 (Д стр. - 40 кбт / 6800 м; от 13 до 18 выстрелов в минуту; 240 унитарных патронов), 2 - 7,7-мм пулемета "Lewis", Кума с декабря 1932 г.: 7 - 140-мм / 50; 4 - 13,2-мм / 76 тип 93 (Д стр. - 6400 м / 4500 м; от 250 до 450 выстрелов в минуту; 2500 унитарных патронов ); 2- 6,5-мм пулемета тип 3; Тама с ноября 1934 г.: 7 - 140-мм / 50; 4 - 13,2-мм / 76 тип 93; 2 - 7,7-мм пулемета "Lewis"; Кисо с марта 1937 г.: 7 - 140-мм / 50; 2 - 12-мм / 50 "Vickers"; 2 - 7,7-мм пулемета "Lewis"; Кума с декабря 1937 г.: 7 - 140-мм / 50; 4 - 25-мм / 60 (Д стр. - 40 кбт / 5200 м; от 110 до 260 выстрелов в минуту; до 2200 унитарных патронов); 2 - 6,5-мм пулемета тип 3, Тама с февраля 1940 г. и Кисо с ноября 1940 г.: 7 - 140-мм / 50; 4 - 25-мм / 60; 2 - 7,7-мм пулемета "Lewis"; Оои с сентября 1941 г. и Китаками с декабря 1941 г.: 4 - 140-мм / 50; 4 - 25-мм / 60 тип 96; Китаками с июля 1 942 г. и Оои с сентября 1 942 г.: 2 - 140-мм / 50; 6 - 25-мм / 60 тип 96; Кума с декабря 1943 г.: 6 - 140-мм /50; 10 - 25-мм / 60; 2 - 7,7-мм пулемета "Lewis", Тама с декабря 1943 г.: 5 - 140-мм /50; 2 - 127-мм / 40 тип 89 мод. А1 (Д стр. - 75 кбт / 8100 м; до 14 выстрелов в минуту; 150 унитарных патронов); 22 - 25-мм / 60; 2 - 7,7-мм пулемета "Lewis", кисо с марта 1944 г.: 5 - 140-мм / 50; 2 - 127-мм / 40 тип 89 мод. А1; 19 - 25-мм / 60; 2 - 13,2-мм / 75 тип 93; Тама с июля 1944 г.: 5 - 140-мм / 50; 2 - 127-мм / 40 тип 89 мод. А1; 38 - 25-мм / 60; 8 - 13,2-мм / 75 тип 93; Кисо с июня 1944 г.: 5 - 140-мм / 50; 2 - 127-мм / 40 тип 89 мод. А1; 38 - 25-мм /60; 10 - 13,2-мм / 75 тип 93; Китаками с января 1945 г.: 4 - 127-мм / 40 тип 89 мод. А1; 5 6 - 25-мм/60, Китаками с апреля 1945 г.: 4 - 127-мм / 40 тип 89 мод. А1; 67 - 25-мм / 60, три прож. 90-см + два прож. 40-см; Кума с января 1941 г.: три прож. 110-см + два прож. 40-см.

И. 4 х 2 ТА 533-мм (16 торпед), 48 мин заграждения, Гама, Кисо и Кума с сентября 1940 г.: 4 х 2 ТА 610-мм (12 торпед); 48 мин заграждения; два бомбомета (24 глубинные бомбы); Оои с сентября 1941 г. и Китаками декабря 1941 г.: 10 х 4 ТА 610-мм (60 торпед); два бомбомета (24 глубинные бомбы); Китаками с июля 1942 г. и Оои с сентября 1942 г.: 2 х 4 ТА 610-мм (восемь торпед; при использовании корабля в транспортных целях ТА демонтировали, и корабль мог нести восемь десантных барж типа 14-м "Дайхацу"); Китаками с января 1945 г: восемь человекоуправляемых торпед Кайтен, два бомбосбрасывателя (18 глубинных бомб).

К. Кисо с мая 1921 г. по апрель 1922 г: взлетная платформа для испытаний различных типов колесных самолетов (поднимались и опускались на воду с помощью подъемного крана на носовой надстройке), в 1921 г. на Тама между 140-мм орудиями № 5 и № 6 располагался ГСМ тип 8, который опускался на воду и поднимался на борт с помощью крана на гротмачте; Кума с 1924 г., Тама с августа 1924 г., Оои с июня 1925 г. и Китаками с июля 1925 г.; взлетная платформа для запуска колесных самолетов (на вооружение не поступали); в 1931 г. на Кисо демонтировали авиационное вооружение; Кума сдекабря 1932 г.: катапульта "Куре 2" мод. 1; ГСМ тип 90 мод. 2 (E4N2); Тама с апреля 1934 г. и Кума с декабря 1937 г.: катапульта "Куре 2" мод. 3, ГСМ тип 94 мод.1 (Е7К1); Кума и Тама с 1941 г.: катапульта "Куре 2" мод. 3; ГСМ тип 95 мод. 2 (E8N2).

Л. СУАО для 140-мм орудий: прибор управления огнем тип 13; вычислительный прибор тип 13; визир прицеливания тип 13, Кисо с сентября 1931 г.: прибор управления огнем тип 91 LA; вычислительный прибор тип 91 LA; визир прицеливания тип 13; один 4-м дальномер тип 14; один 2,5-м дальномер тип 14 и один 1,5-м дальномер тип 14; Кума с декабря 1932 г., Оои с марта 1933 г. и Гама с ноября 1934 г. СУАО для 140-мм орудий: один 3,5-м дальномер тип 14; два 2,5м дальномера тип 14; прибор управления огнем тип 13; вычислительный прибор тип 13; визир прицеливания тип 13; Китаками с января 1934 г. СУАО для 140-мм орудий: прибор управления огнем тип 13; вычислительный прибор тип 91; визир прицеливания тип 13; один 4-м дальномер тип 14; два 2,5-м дальномера тип 14; Оои с сентября 1941 г. и Китаками с декабря 1941 г.: СУАО для 140-мм орудий: прибор управления огнем тип 92; вычислительный прибор тип 92; визир прицеливания тип 13; один 6-м дальномер тип 14; СУАО для 25-мм зенитных пулеметов: две колонки прицельного визира тип 95; Китаками с января 1945 г.: СУАО для 127-мм орудий: стабилизированный пост наводки тип 94 с 4,5-м дальномером тип 94; центральный вычислительный прибор тип 94; СУАО для 25-мм зенитных автоматов: четыре колонки прицельного визира тип 95.
