Управление главного конструктора АВТОВАЗ (коллектив авторов) - Высокой мысли пламень (Часть вторая)

В начале 1971 года, задолго до появления первых образцов «Нивы», Центром стиля были разработаны графические решения внешней формы военного джипа, а на наших временных площадях в КВЦ была проработана внешность перспективного джипа в натуральную величину (на плазах).

В 1972 году Данилов перевёлся на другой завод и работа была продолжена уже без него.

Надо сказать, что на первом этапе (когда инициатива исходила от завода) о возможности плава никто и не задумывался. Планировался обычный утилитарный армейский джип.

Однако когда началась уже конкретная работа с заказчиком (он, как и предполагал Соловьёв, не преминул вскоре объявиться вполне официально), то в технических требованиях и возникла «способность преодолевать водные преграды» – в то время наши военные стремились заставить плавать всё и вся.

Известная логика в этом была. Ведь если к талантам армейского джипа добавится способность форсирования водных преград вплавь – ему же цены не будет!

Конечно, плав создавал определённые технические сложности. В частности, наличие герметичного днища исключало возможность сборки амфибии на конвейере «Нивы», где в кузов снизу с товейера подаётся трансмиссия с подвеской и двигателем.

При сборке опытных образцов амфибии в экспериментальном цехе монтаж силового агрегата производился через проём капота, сверху.

Подобная технология требовала отдельного производства, на создание которого не нашлось средств ни у завода, ни у заказчика.

Думается, что задачи «принять на вооружение» всерьёз и не ставилось. Аналогичную работу в то же время вели, в частности, на УАЗе (проект «Ягуар» на платформе УАЗ-469). Из известных по печати сведений, работали над амфибиями и в ГДР, и в ФРГ. В американской армии пытались поставить на поплавки знаменитый Форд М151.

Так что, теперь уже можно сказать, работа на ВАЗе с заказчиками над созданием малой армейской амфибии велась в русле общетехнических проблем мирового автостроения.

Кстати, и результаты этих поисков в конечном счёте оказались одинаковыми: автомобилей такого класса, способных плавать, ни в одной армии мира так до сих пор и нет.

Но мы несколько отвлеклись.

С участием заказчиков были наработаны, а в 1973 году утверждены тактико-технические характеристики (ТТХ) автомобиля, где были отражены специфические требования к машине.

Сюда входили основные параметры движения на воде: максимальная ширина преодолеваемой водной преграды, высота волны и скорость течения, скорость движения на плаву, радиус циркуляции, а также требования по предельным температурам эксплуатации и высоте преодолеваемых горных перевалов.

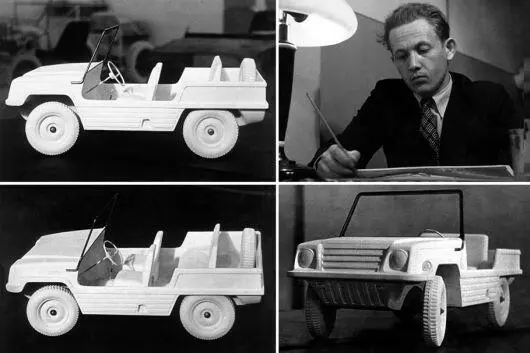

История вазовских полноприводников началась с этого гипсового макетика, вылепленного Ю. Даниловым в начале 1971 года. Не было ещё ни «Нивы», ни амфибии. Были мысли дизайнера о том, каким может быть будущий джип.

Первый эскиз Ю. Данилова по проекту будущей амфибии - автомобиль не должен выглядеть как плавающий. Это стало «изюминкой» проекта.

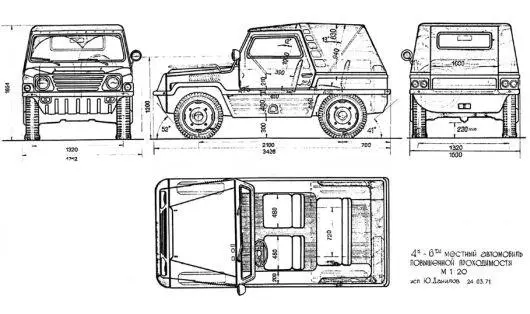

А это - уже детальная прорисовка амфибии, выполненная Ю. Даниловым в марте 1971 года (задание на разработку «Нивы» ещё не выдавалось!). Редкий в истории случай, когда модификация обогнала базовую машину!

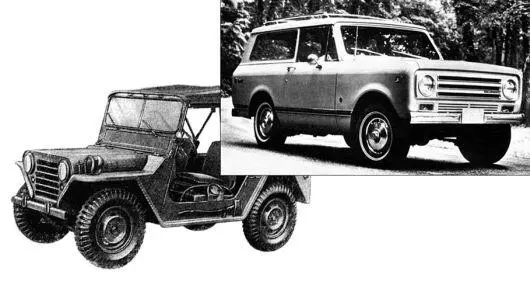

Джипы, стоявшие на вооружении НАТО - «Форд М151» (слева) и «Интернейшнл Скоут II».

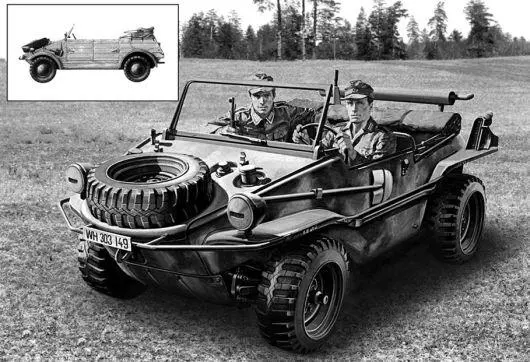

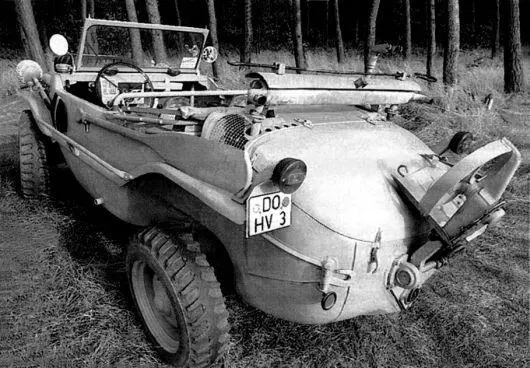

Все плавающие легковые автомобили имеют, как правило, характерную амфибийную внешность. Пример - VW Schwimmwagen 4x4 Typ 166 вермахта, выполненный на базе заднеприводного VW Kubelwagen Typ 82 (вверху слева).

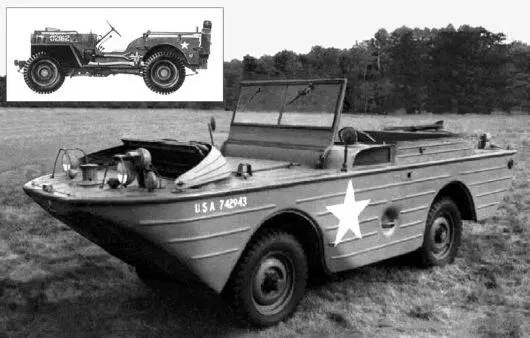

Ford GPA (General Purpose Amphibia - многоцелевая амфибия) времён второй мировой войны на базе джипа Willys MB (он же - Ford GP, вверху слева).

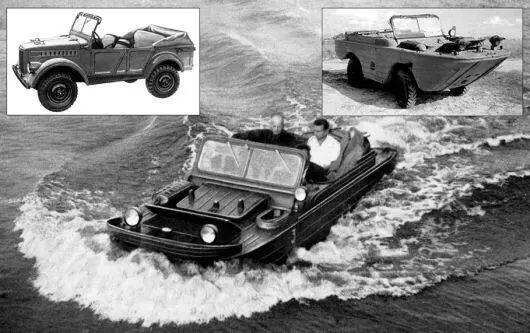

ГАЗ-46, послевоенный аналог Ford GPA, выполненный на агрегатах ГАЗ-69 (вверху слева), получился не столь компактным и заметно более тяжёлым.

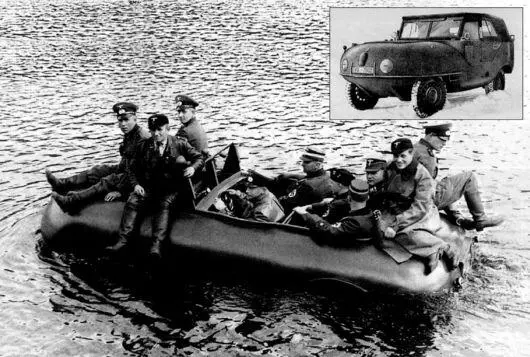

Вермахт успешно плавал и на амфибиях SG6 (SchwimmGelandwagen - плавающий внедорожник) конструктора Ханса Триппеля.

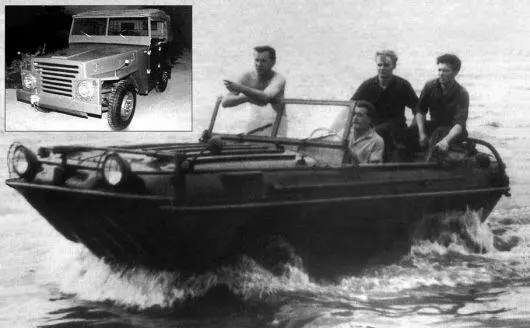

Послевоенная опытная амфибия P2S на базе армейского джипа P2M (ГДР).

Заметно выше ГАЗ-46.

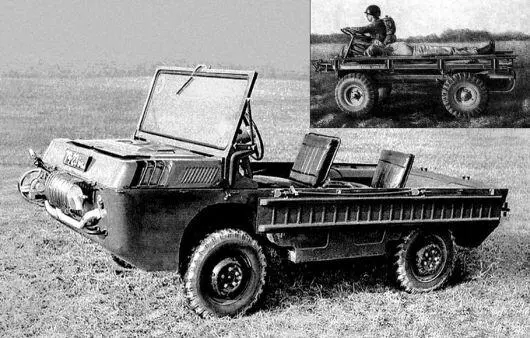

Небольшими партиями в Луцке выпускался плавающий ЛуАЗ-967 (ТПК - транспортёр переднего края). Вверху справа - его натовский прототип Willys M274 («механический мул»). В отличие от ТПК, он не плавал.

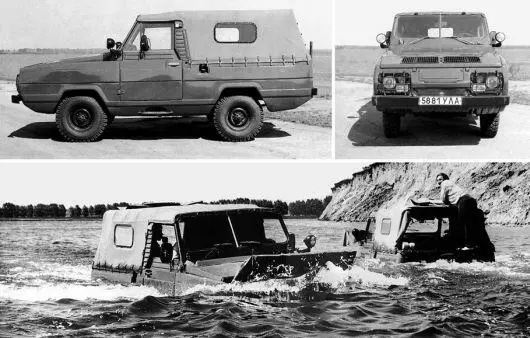

Перспективная разработка ульяновцев - амфибия УАЗ-3907 «Ягуар». Имел два винта и развивал на воде скорость 9 км/ч. В серию не пошёл.

Уточнялись требования по комплектации автомобиля, ремонтопригодности, по возможности его транспортировки.

В частности, дизайн автомобиля в значительной степени был определён требованиями его ремонта в полевых мастерских чуть ли не подручными средствами. Это означало: максимум плоских панелей с минимальным количеством плавных сопряжений.

Заказчики в числе прочего потребовали плоское ветровое стекло, откидывающееся на капот, а также возможность снять тент и рамки дверей (или откинуть последние вниз). То есть, высота автомобиля должна определяться только рулевым колесом.

В этом случае его проще и замаскировать, и спрятать от ударной волны за невысоким забором или в неглубоком окопе, да и вопросы авиатранспортировки решаются намного проще.

Надо отметить, что работа конструкторов с ТТХ (или, по нынешней терминологии, заданием на разработку) была весьма специфичной. В силу определённой секретности всего, что связано с армией, материалы по ТТХ хранились в дирекции на Белорусской.
