Управление главного конструктора АВТОВАЗ (коллектив авторов) - Высокой мысли пламень (Часть вторая)

Передок кузова первой серии был спроектирован В. Витвинским. Им был прежде всего из плотной бумаги сделан макет передка в масштабе 1:5, который долгое время потом служил наглядным пособием для конструкторов.

Первая серия образцов показала недостатки конструкции, в частности, недостаточную жёсткость подмоторных лонжеронов. На проект второй серии времени было мало, к тому же стояла задача использовать максимум деталей кузова от авт. 2121, т.е. серийной «Нивы».

Анализ вариантов усиления известными методами показывал, что требуется кардинальная переработка всего передка с потерей унификации с базовой «Нивой». Но времени-то нет!

Тогда мне как-то «нечаянно» (а у конструкторов такое бывает частенько) пришла мысль – а что, если применить сотовую конструкцию лонжеронов?

Первая же эскизная прикидка (перенос мыслей на бумагу) показала, что это перспективно. И в короткий срок – буквально за неделю – был разработан усилитель из листовой стали в виде змейки, вставляемый внутрь лонжерона и приваренный точечной сваркой.

При малом весе жёсткость лонжеронов увеличилась в 2-2,5 раза. Эта конструкция оказалась удачной и сохранилась без изменений на всех последующих сериях.

Весьма интересно было работать над конструкцией капота с перекидывающимся щитком-волноотражателем, закрывающим воздухозаборник (решётку радиатора) на плаву. Здесь работа велась совместно с Ю. Полевым, очень способным и изобретательным конструктором.

Так же интересно было работать над креплением в передке системы выпуска отработавших газов, совместно с конструктором В. Теном.

Видимо все мы, конструкторы, были увлечены работой над этим проектом, так как работа спорилась, находились оригинальные решения без каких-либо конфликтов и раздоров. Совместная работа в таком ритме вполне удовлетворяла участников, недовольных не было.

Конструкторский проект по кузову 2-й серии 2122 был выполнен в течение декабря 1977 – марта 1978 гг. И большинство найденных тогда решений сохранилось на всех последующих сериях опытных образцов. Причём они (решения) были готовы для массового производства.

Ю. Овчинников.

В бюро интерьера (нач. Ю. Полев) разработана была новая панель приборов с адаптированным к ней отопителем 2101.

Основные изменения коснулись, конечно, основания кузова. Ввели воздуховоды под сиденьями, усилили днище и передние лонжероны в зоне передней подвески, организовали выход воздуха через порог и боковины в решётки на боковинах, изменили крепление буксирного устройства, переделали бамперы, ввели форточки в дверях и изменили крепление откидных рамок.

Скомпонована и осуществлена была новая посадка с соответствующим изменением конструкции передних сидений, педалей и рулевого вала. В результате и посадка, и обзорность на автомобиле стали значительно лучше, чем на «Ниве».

Спроектировали новые задние сиденья, спинки которых могли раздельно слева и справа складываться как вперёд, так и назад, позволяя перевозить в автомобиле человека на носилках с одним сопровождающим (требование военных медиков из ЦВМУ). Само крепление носилок разрабатывалось на более поздних сериях образцов.

В бюро компоновки была разработана документация на отсоединённый редуктор переднего моста (на последующих сериях этим занимались уже специалисты отдела шасси).

Правда, мост при этом оставался внутри кузова и проблему его перегрева даже пытались решать, вводя охлаждение масла через подключение к системе охлаждения двигателя.

В общем-то, это была утопия, но кардинальное и гениально простое решение – вынести мост наружу – пришло позднее.

Тем не менее, отсоединив мост от двигателя, мы разгрузили силовой агрегат от воздействия мощнейшего реактивного момента, создаваемого РПМ.

Задание на изготовление образцов второй серии было выдано в экспериментальный цех весной 1978 г., а уже в декабре 1978 г. был собран первый из образцов, а вскоре – и второй.

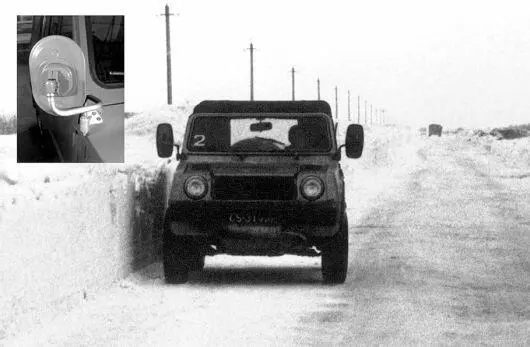

«Ушастик» на дороге. Оба боковых «трюмо» настолько перекрывали водителю передне-боковой сектор обзора, что там мог запросто спрятаться грузовик (сравните с установленными позже зеркалом от ГАЗ-53 - вверху слева).

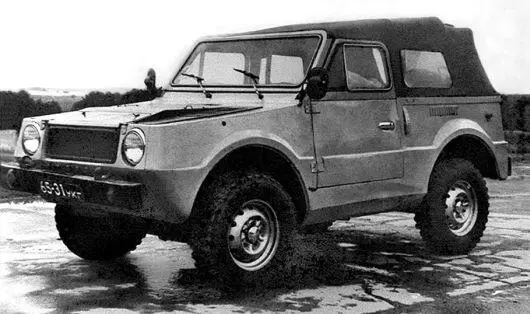

Образец второй серии на шинах ВлИ-6. Установлены боковые зеркала от ГАЗ-53, замки дверей временно заменены на серийные вазовские.

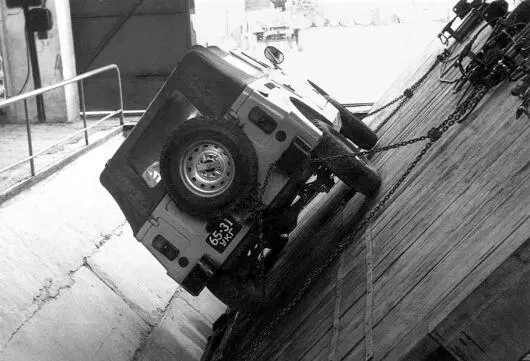

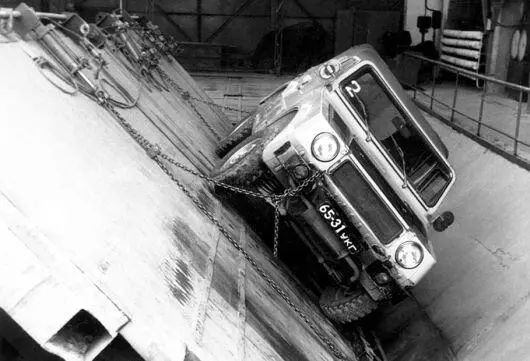

Образец второй серии на поворотной платформе в Бронницах (определение угла поперечной устойчивости).

Эти образцы второй серии (2Э2122) были окрашены в необычный серо-голубой цвет и уже поэтому запомнились хорошо. От первых образцов их можно было легко отличить по огромному переднему воздухозаборнику, выполненному с явным запасом (исправление ошибок первой серии).

К тому же, они вышли из цеха с несуразно огромными боковыми зеркалами от КАМАЗа, за что немедленно были окрещены «ушастиками».

Зеркала эти появились потому, что у испытателей были замечания по первой серии (там стояли маленькие «жигулёвские» зеркала от 2103, к тому же далеко от водителя, на крыльях).

Участников тех испытаний до сих пор не покидает мысль, что с этими зеркалами конструкторы их просто разыграли. Логика, очевидно, была такой: «Ах, они жалуются на маленькие зеркала? Поставьте-ка им камазовское „трюмо“!»

Такие «уши» напрочь перекрывали водителю обзорность вперёд-вбок (за ними свободно «прятался» грузовик) и были вскоре заменены на зеркала от ГАЗ-53 – эти оказались в самый раз и впоследствии прижились.

Была и ещё одна новинка, весьма примечательная. В целях борьбы с перегревом агрегатов трансмиссии днище за раздаточной коробкой, а также оба борта были выполнены двойными.

Надежда была на то, что вентилятор двигателя, прососав воздух через радиатор, погонит его дальше, обдувая при этом коробку передач и раздаточную коробку.

Затем предполагалось, что через двойные пол и борта воздух выбросится наружу (в задней верхней части каждого борта имелась для этого специальная решётка, которая на плаву должна была оказаться достаточно далеко от воды – впоследствии это подтвердилось).

Надо сразу сказать, что такая (вроде бы вполне логичная) схема на данных образцах ожиданий, увы, не оправдала. Ожидаемого эффекта это практически не дало – агрегаты трансмиссии по-прежнему сильно перегревались.
