Существенно обновлена силовая установка. На МиГ-33 используются модернизированные двигатели РД-ЗЗК с повышенной тягой и полностью цифровой системой управления. Полный ресурс двигателя повышен до 1400 часов, ресурс до капитального ремонта — до 700 часов.

Самолет оснащен новым бортовым радиоэлектронным оборудованием. Современная бортовая импульсно-доплеровская РЛС с программируемым сигнальным процессором и быстродействующим компьютером позволила значительно увеличить дальность обнаружения воздушных, надводных и малоразмерных наземных целей, обеспечила картографирование местности и обход препятствий. Для цели типа «истребитель» дальность обнаружения составляет 100 км. Новый оптико-электронный локатор обеспечивает повышенную дальность и всеракурсность обнаружения воздушных целей, дает возможность подсветки цели лазерным лучом, а также обнаружения лазерного пятна при внешнем целеуказании, автоматического распознавания цели с помощью телевизионного канала и автосопровождения наземных целей телевизионным каналом. На МиГ-33 установлена также новая высокоэффективная на-шлемная система целеуказания.

Интерьер кабины пилота претерпел кардинальные изменения. Здесь установлены два многофункциональных дисплея, система вывода информации на лобовое стекло и индикатор станции предупреждения об облучении самолета радиолокационной станцией противника.

Встроенное вооружение у МиГ-33 такое же, как и у МиГ-29, и состоит из 30-мм авиапушки ГШ-301 с боекомплектом 100 патронов, установленной в левом корневом наплыве крыла. Применение новой аппаратуры управления вооружением позволило сильно расширить возможности применения управляемых ракет и корректируемых авиабомб. Боекомплект нового самолета значительно увеличен. Для размещения подвесного вооружения предусмотрено 9 узлов подвески — по 4 под каждым крылом и еще одна под фюзеляжем. На этих местах могут быть подвешены бомбы общим весом 4,5 т или 8 новых ракет РВВ-АЕ класса «воздух-воздух» с дальностью пуска 120 км, и это при сохранении всей номенклатуры ракетного вооружения самолета МиГ-29. К примеру, могут быть подвешены 4 корректируемые авиабомбы с телевизионными головками самонаведения или 4 управляемые ракеты класса «воздух — поверхность» с лазерными, телевизионными и радиолокационными головками самонаведения.

По мнению специалистов, при решении задач типа «воздух — воздух» боевой потенциал самолета МиГ-33 вырос по сравнению с предшественником в 1,5 раза, а при решении задач типа «воздух-поверхность» — в 3,4 раза.

Истребитель Су-37, представляющий собой глубокую модернизацию великолепного Су-27, будет оставаться сильнейшим истребителем завоевания превосходства в воздухе до конца столетия. В его конструкции удалось органично совместить новейшие достижения в области аэродинамики, электроники и двигателестроения с хорошо отработанными элементами конструкции боевых самолетов конца 70-х годов.

Работы по повышению боевой эффективности самолета Су-27 (и без того самого маневренного в мире истребителя 4-го поколения) путем улучшения его маневренных характеристик в ОКБ П.О. Сухого начались еще в 1977 г. Основным путем повышения маневренности стало совершенствование аэродинамики машины. Математические расчеты и продувки моделей различных аэродинамических схем в трубах ЦАГИ позволили выбрать оптимальную аэродинамическую компоновку для целого ряда модификаций перспективных истребителя Су-27 — многофункционального Су-27М, палубного Су-27К и ударного Су-34. Вариант компоновки, предложенный ОКБ Сухого является уникальным и на серийных самолетах не применяется больше нигде в мире. По своей аэродинамической схеме Су-37 — триплан с передним горизонтальным оперением (ПГО). ПГО служит для формирования мощных вихревых жгутов, управляющих пограничным слоем на крыле при маневрировании самолета на больших углах атаки. Кроме того, оно позволяет снизить статическую устойчивость самолета и управлять «неустойчивостью» в зависимости от нагрузки на внешних узлах подвески. При полетах на малой высоте и в турбулентной атмосфере ПГО играет роль пассивного и активного демпфера тряски, что повышает безопасность полета, уменьшает нагрузки на планер и увеличивает комфорт для экипажа в условиях болтанки.

Помимо ПГО, еще одним принципиальным новшеством, направленным на повышение маневренности истребителя Су-37, стало применение на нем двигателей с поворотными соплами, обеспечивающими управление вектором тяги. Такая конструкция двигателей позволяет добиться очень хорошей управляемости, так как даже небольшое отклонение поворотного сопла в продольной плоскости приводит к возникновению значительного поворачивающего момента, а осевая составляющая тяги двигателей при этом почти не уменьшается. Управление вектором тяги позволяет легко маневрировать на предельно малых скоростях, когда обычные аэродинамические рули становятся неэффективными. Например, Су-37 способен стать в положение «Кобра Пугачева», а затем, практически при нулевой скорости, развернуться, вплоть до разворота на 180°, и продолжить полет в противоположном направлении. Выполнять полеты как с управлением вектором тяги, так и без него Су-37 помогает установленная на нем новая электронная система управления полетом, основанная на цифровой технике с элементами искусственного интеллекта. Она автоматически выполняет существенную часть работы летчика, оставляя ему возможность сосредоточиться на принятии принципиальных решений.

Внешне Су-37 почти не отличается от многоцелевого истребителя Су-35, у которого была позаимствована конструкция планера. Как и этот истребитель, Су-37 имеет интегральную компоновочную схему «триплан» с передним горизонтальным оперением. Вертикальное оперение двухкилевое с рулями направления. В конструкции планера в целом широко используются новые высокопрочные сплавы и композиционные материалы. Кабина летчика оборудована катапультируемым креслом К-36. На приборной доске установлены четыре жидкокристаллических многофункциональных цветных дисплея, которые предоставляют всю необходимую пилоту информацию. Здесь же находится и специальное табло отказов, которое в случае возникновения неисправностей информирует о них летчика и выдает ему необходимые рекомендации.

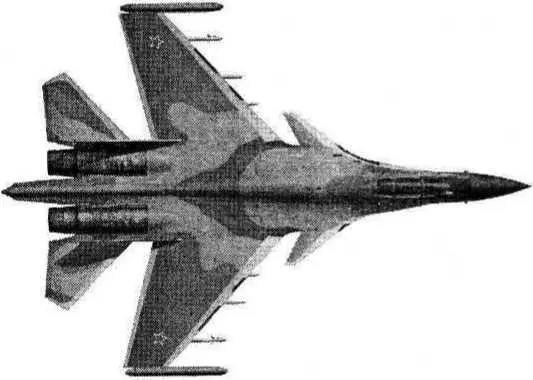

Истребитель Су-37

Силовая установка самолета состоит из двух двухконтурных турбореактивных двигателей АЛ-319 с управляемым вектором тяги, которые разработаны АО «А. Люлька — Сатурн». Основная трудность, с которой встретились конструкторы при создании этого двигателя, заключалась в том, что в месте, где перекладывается сопло, температура газов близка к 2000°, а давление составляет 5–7 атмосфер. Поэтому даже малейший прорыв газов ведет к пожару. Было создано такое уплотнение, которое надежно защищало бы от прорыва газов.
