Этот самолет, созданный в конце восьмидесятых годов в ОКБ П.О. Сухого, явился результатом последовательного воплощения в жизнь концепции создания на базе конструкции истребителя Су-27 целого семейства боевых машин. Первоначальное обозначение истребителя было Су-24 ИБ. Он предназначен для поражения точечных сильнозащищенных целей в любых метеорологических условиях как днем, так и ночью. Выполненяя боевую задачу, он может совершать перелеты и преодолевать зону действия средств ПВО противника в режиме следования рельефу местности. Этот самолет должен заменить собой бомбардировщики Су-24 и Су-24 М, которые служат в ВВС уже почти двадцать лет. При анализе боевых характеристик самолетов семейства Су особенно примечательно то обстоятельство, что как бомбардировщики, так и истребители этого семейства обладают межконтинентальной дальностью полета. В качестве красноречивого примера можно привести перелет в 1994 году истребителя Су-27 и истребителя-бомбардировщика Су-30 МК из подмосковного Раменского в аэропорт Лос-Керрилльос столицы Чили, предпринятый для участия в выставке ФИДАЕ-94. И для возможностей боевых машин ОКБ Сухого это не предел. Для полетов на такие дальности создан и Су-34. Первый полет опытного образца этого самолета состоялся 13 апреля 1990 года, а первый самолет Су-34, изготовленный на серийном заводе, поднялся в воздух 18 декабря 1993 года.

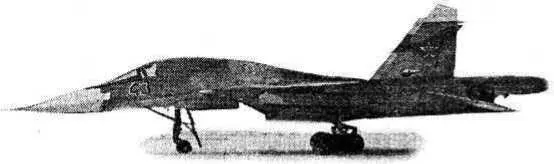

Фронтовой бомбардировщик Су-34

Конструкция базового самолета семейства при создании бомбардировщика была кардинальным образом изменена. В соответствии с функциональным назначением по-новому сконструирована кабина. Так же, как это выполнено на Су-24, два члена экипажа — летчик и штурман-оператор — располагаются на катапультируемых креслах К-30 рядом. Кабина выполнена таким образом, что и после многочасового перелета экипаж способен сохранять возможность эффективной работы. Размеры кабины достаточны для того, чтобы позволить членам экипажа встать, размяться. В ее оборудование входят кондиционер, туалет и мини-кухня для подогрева упакованного в тубы бортпайка. Еще одной особенностью кабины является то, что она представляет собой бронированную капсулу из титанового сплава толщиной 17 мм и бронестекла. В результате изменения компоновки кабины пришлось изменить также форму носового обтекателя. Теперь он имеет сплющенную форму с заостренными кромками и развитыми боковыми наплывами.

Новый бомбардировщик, в отличие от Су-27, выполнен по интегральной аэродинамической компоновочной схеме «триплан» с передним горизонтальным оперением. Последнее представляет собой своего рода демпфер, способствующий повышению точности поражения целей и снижающий нагрузки на самолет при полете на предельно малых высотах. Переднее горизонтальное оперение также повышает маневренные характеристики самолета. Возросшая взлетная масса Су-34 обусловила то, что основные стойки шасси снабжены двухколесными тандемными тележками.

Силовая установка состоит из двух двухконтурных турбореактивных двигателей с тягой 14000 кгс, устанавливающихся также и на истребителях Су-35. Запас топлива во внутренних баках обеспечивает максимальную дальность 4100 км, увеличить которую помогает предусмотренная система дозаправки топливом в полете. Убирающаяся штанга этой системы размещена в левом фюзеляжном наплыве.

Радиоэлектронное оборудование самолета полностью обновлено в соответствии с последними достижениями современной электроники. Одним из основных его компонентов является система управления вооружением с новой цифровой ЭВМ и многофункциональной РЛС с высокой разрешающей способностью, антенна которой установлена за радиопрозрачным носовым обтекателем. Вывод самолета в заданный район с высокой точностью обеспечивает комплекс инерциональной навигации с коррекцией от космической системы навигации совместно с РЛС. Кроме того, бомбардировщик оснащен системой активной безопасности, реализующей элементы искусственного интеллекта. Она позволяет безошибочно следовать рельефу местности, выполнять фигуры высшего пилотажа на максимальной скорости (1400 км/час) у земли и на предельно малых высотах. Благодаря этой системе степень заметности бомбардировщика для средств ПВО противника сравнима с крылатой ракетой.

В вооружение Су-34 входит встроенная пушка калибром 30 мм и высокоточные управляемые ракеты класса «воздух — поверхность». Корректируемые авиабомбы различного калибра составляют основную мощь ударного вооружения. Для борьбы со средствами ПВО противника на самолете подвешиваются противорадиолокационные ракеты и управляемые ракеты класса «воздух — воздух».

Кроме сухопутной модификации Су-34 создана модификация Су-34 К. Это палубный бомбардировщик, который базируется на борту тяжелых авианесущих крейсеров класса «Тбилиси».

Опытный образец этого самолета совершил первый полет в марте 1989 г. Он предназначен для перехвата воздушных целей и ведения ближнего маневренного боя, а также для нанесения ударов по наземным и надводным объектам.

Этот одноместный самолет конструктивно представляет собой высокоплан с двухкилевым вертикальным оперением. Предусмотрена возможность эксплуатации самолета на авианесущих крейсерах, для чего стреловидное крыло выполнено складывающимся. Средства механизации крыла состоят из закрылков, имеются также отклоняемые носки. Изменение вектора тяги силовой установки позволяет самолету Як-141 совершать вертикальный взлет и посадку. Силовая установка разнесена: в хвостовой части фюзеляжа находится подъемно-маршевый двигатель Р-79 (тяга на форсаже 15500 кгс, без форсажа 9000 кгс), а два подъемных двигателя РД-41 (каждый развивает тягу 4260 кгс) установлены в передней части фюзеляжа за кабиной летчика. Двигатели имеют цифровую трехканальную систему управления с полной ответственностью. Воздухозаборники подъемно-маршевого двигателя, имеющие прямоугольное сечение, располагаются по обе стороны фюзеляжа. Воздухозаборники подъемных двигателей, находящиеся за кабиной летчика, в полете закрыты и используются только при взлете и посадке. Режимы взлета истребителя могут быть следующие: короткий взлет с разбегом, сверхкороткий взлет с проскальзыванием и вертикальный взлет. При использовании двух первых режимов взлета полезная нагрузка самолета может быть существенно повышена. Запас топлива, во внутренних баках составляет 4400 кг.
