Композиционные материалы составляют 35 % от общей массы планера Ка-50.

Двигатели установлены по бокам в верхней части фюзеляжа. Они оснащены пылезащитными и экранно-выхлопными устройства, снижающими соответственно износ лопаток турбокомпрессора и уровень инфракрасного излучения выхлопных газов.

Вертолет выполнен по соосной схеме. Он имеет два несущих винта, вращающихся в противоположных направлениях, что позволило избавиться от рулевого винта на хвосте. Лопасти несущих винтов изготавливаются в основном из неметаллических материалов типа стеклопластика.

Вертолет имеет трехстоечное с передним колесом, убирающееся шасси.

Для несения вооружения на Ка-50 установлено крыло с размахом 7,3 м, на консолях которого имеются по два пилона и по одному контейнеру. На пилонах могут устанавливаться неуправляемые реактивные снаряды или пусковые устройства с ПТУР «Вихрь». Пилоны могут поворачиваться в вертикальной плоскости вниз на 10°. На консолях крыла в контейнерах установлены блоки выброса средств постановки помех.

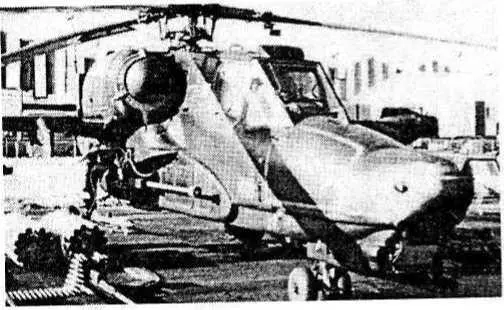

Противотанковый вертолет Ка-50

Справа в нижней части фюзеляжа установлена одноствольная пушка калибра 30 мм, первоначально разработанная для армейской БМП-2 (боекомплект 500 снарядов). Селективное питание пушки снарядами дает летчику при атаке цели возможность выбора типа снарядов (бронебойные или осколочно-фугасные). Пушка может отклоняться на 15° по азимуту и на 30° по углу возвышения.

Летчик имеет возможность выбора режима применения пушки, что повышает эффективность ведения стрельбы. Так, на малых дальностях стрельбы используется оперативный режим, когда летчик прицеливается всем вертолетом, а на больших дальностях стрельба ведется в автоматически точном режиме, при котором прицельно-навигационный комплекс, используя возможности поворота турели пушки, автоматически наводит ствол пушки на цель.

Оборудование вертолета нашлемной системой целеуказания позволило максимально разгрузить летчика при стрельбе управляемыми ракетами: после пуска ракеты нет необходимости выдерживать вертолет на определенной траектории, направленной к цели.

Работа летчика при выходе в район поиска и атаки цели на предельно малых высотах полета значительно облегчается, так как пилотажная информация размещается на индикаторе лобового стекла. Применение пушки и неуправляемых ракет также упрощается благодаря наличию на этом индикаторе прицельной информации.

Как и в Ми-28, для защиты летчика от средств поражения стрелкового и пушечного вооружения калибра до 20 мм пилотская кабина полностью бронирована. Для спасения летчика в аварийных случаях полета на Ка-50 впервые в мире установлено катапультное кресло К-37, которое эффективно работает практически на всех высотах и скоростях полета. При этом перед катапультированием летчика лопасти несущих винтов автоматически отстреливаются. Возможность отстрела лопастей несущих винтов в полете потребовала пересмотра боевых порядков вертолетов с тем, чтобы исключить повреждение соседних вертолетов и не допустить гибели катапультирующегося летчика. Кроме того, боевая живучесть вертолета Ка-50 повышена за счет исключения из конструкции вертолета рулевого винта (длинная трансмиссия, механические элементы проводки управления в высоконагруженной хвостовой балке) и установки кресла летчика на поглощающей энергию удара при падении вертолета сминаемой сотово-композиционной ферме.

Уменьшение численности экипажа Ка-50 до одного человека, которое ранее расценивалось как большое достоинство, на самом деле оказалось недостатком. Выяснилось, что данный вертолет не способен с достаточной эффективностью вести боевые действия без поддержки дополнительного вертолета-разведчика, который должен быть двухместным. Таким образом, суммарная численность экипажей составляет три человека. Видимо, именно этот факт привел КБ им. Камова к необходимости создания двухместного варианта противотанкового вертолета.

Двухместный боевой вертолет Ка-52, на 85 % унифицированный с Ка-52, по сравнению со своим одноместным прототипом способен решать значительно больший спектр боевых и разведывательных задач, дополняя Ка-50. Он предназначен для круглосуточного применения и имеет лучшие возможности по взаимодействию с другими боевыми вертолетами в группе, а также с наземными командными пунктами.

Кабина Ка-52 оборудована тремя многофункциональными цветными жидкокристаллическими дисплеями. Кроме того, члены экипажа должны оснащаться нашлемными прицелами-индикаторами. В состав вооружения вертолета предполагается включить усовершенствованный вариант ПТУР «Вихрь», имеющий увеличенную бронепробиваемость, новые ракеты с радиолокационной системой самонаведения, а также перспективные мощные ПТУР с дальностью, увеличенной до 15 км.

В настоящее время созданы опытные образцы Ка-52. Они проходят полномасштабную программу летных испытаний.

Этот самолет создавался, испытывался и производился в течение более десяти лет в строжайшей тайне. Факт его существования был официально признан командованием ВВС США лишь в 1988 г., когда последовал ряд катастроф.

В конце 70-х годов фирма «Локхид» победила в конкурсе, в котором участвовала также фирма «Нортроп», и получила заказ на разработку и производства малозаметного истребителя нового поколения. Самолет создавался с реализацией комплекса различных технических мер под общим названием «стелс», направленных на превращение его в «невидимку» или, что более правильно, снижение его обнаруживаемости для РЛС и других средств, используемых в системах ПВО.

Первый полет серийного образца состоялся в июле 1981 г., а в октябре 1983 г. самолет, получивший обозначение F-117 А, был принят на вооружение американской тактической авиации. Истребитель построен по схеме «летающее крыло», имеет очень короткий фюзеляж и V-образное хвостовое оперение типа «бабочка». Выпуклый, состоящий из большого количества плоских панелей фюзеляж не имеет криволинейных поверхностей и изогнутых кромок. Панели имеют покрытие из радиопоглощающего ферромагнитного материала и располагаются, как правило, не под прямым углом к направлению распространения импульсов РЛС противника. Это предотвращает прямое отражение электромагнитной энергии в направлении приемо-передаточной антенны РЛС обеспечивает ее эффективное рассеяние.

Истребитель F-117A
