В исследованиях по программе создания перспективного тактического истребителя ATF (Advanced tactical fighter), которые были начаты в США в середине семидесятых годов, участвовали все семь ведущих американских авиационных фирм. В 1984 г. фирмам-разработчикам были представлены окончательные требования, предъявляемые к тактическому истребителю нового поколения. Наряду с низкой степенью заметности на экранах радаров необходимо было увеличить радиус зоны действия, поднять крейсерскую скорость до сверхзвуковой (М= 1,4–1,5), обеспечить возможность взлета с аэродромов со взлетной полосой не более 600 ми при этом уложиться в 40 миллионов долларов в ценах 1985 г.

В 1986 г., после сравнения представленных прототипов были выбраны варианты фирм «Локхид» и «Нортроп», которым присвоили номера YF-22A и YF-23А соответственно. Министерство обороны США по результатам демонстрационных летных испытаний, состоявшихся в начале девяностых годов, выбрало в качестве базового варианта для полномасштабной разработки самолет YF-22A, первый полет которого состоялся в сентябре 1990 г.

Новый самолет, получивший внутрифирменное наименование «Лайтнинг-2», предназначается главным образом для завоевания превосходства в воздухе. Его основными особенностями являются сверхзвуковая крейсерская скорость полета на нефорсированном режиме работы двигателя, хорошие взлетнопосадочные характеристики, высокая маневренность, большой радиус действия и боевая нагрузка, сравнимая с боевой нагрузкой истребителя F-15. Немаловажной особенностью самолета является его достигаемая в результате широкого применения технологии «стелс» его малая заметность в радиолокационном и ИК диапазонах. По заявлениям создателей F-22A, эффективная поверхность рассеивания (показатель, характеризующий «заметность» самолета для радаров) этого истребителя равняется 0,1 м 2(у большинства современных самолетов этого класса — 1–2 м 2).

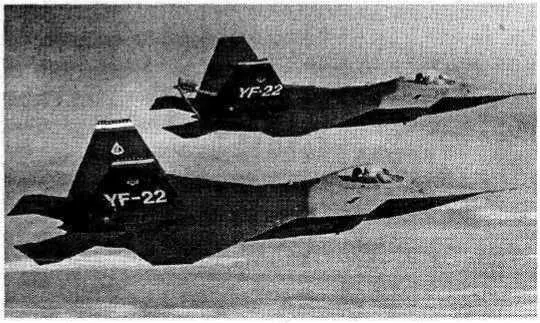

Перспективный истребитель F-22

Конструкция планера самолета в значительной мере изготовлена из композиционных материалов, таких как графитотермопластичные и графитоэпоксидные материалы. Нижняя поверхность носовой секции фюзеляжа сделана плоской, что позволяет размещать там управляемые ракеты класса «воздух — воздух». Внутри корпуса самолет сможет нести 455 кг оружия, а также две ракеты «Сайдвиндер» и две AMRAAM на крыльях. Кроме этого, на каждом крыле имеется два дополнительных места крепления, что позволит в случае необходимости нести еще 2250 кг оружия. В последнем случае, однако, заметность самолета на экране радара резко возрастает. В боях на малых дальностях предполагается использовать модифицированную 20-мм шестиствольную пушку «Вулкан», начальная скорость снарядов у которой составляет 1520 м/с.

Размещенная в задней части фюзеляжа самолета силовая установка состоит из двух двухконтурных турбореактивных двигателей с тягой 15900 кгс. Эти двигатели имеют прямоугольное сопло с подвижными верхней и нижней створками, отклонение которых позволяет управлять вектором тяги и улучшать как взлетно-посадочные характеристики, так и маневренность самолета в воздушном бою.

Эффективно выполнять боевую задачу самолету помогает весьма совершенное радиоэлектронное оборудование. Основными его элементами являются комплекс управления оружием, многофункциональная РЛС, имеющая дальность действия до 150 км, и система радиоэлектронной борьбы. На самолете также установлен центральный комплекс обработки данных и интегрированная система связи, навигации и опознавания. Непосредственное управление самолетом осуществляется через цифровую электродистанционную систему управления с волоконно-оптическими линиями данных.

К настоящему времени построено два прототипа с различными двигательными установками. Первый самолет разбился во время испытательного полета, а второй успешно завершает программу испытаний. В мае 1997 г. планируется полет первой серии из девяти самолетов F-22, из которых семь будут одноместными и два — двухместными. Начало поступления этих истребителей в войска ожидается в 2004 г., при этом флот также собирается закупить 546 модифицированных для использования с борта авианосцев F-22 в качестве замены устаревших F-14.

В 1995 г. фирма «Локхид» объявила о начале разработки вариантов F-22, предназначенных для нанесения высокоточных ударов, рекогносцировки и других специальных целей.

Разработка двух модификаций палубного истребителя-штурмовика — F/A-18E и F осуществляется фирмой «Макдоннелл Дуглас» с 1991 г. Программой предусматривается усовершенствовать конструкцию и аэродинамику планера самолета F/A-18, заменить двигатели, установить современное бортовое радиоэлектронное оборудование и средства связи. В отличие от модификаций С и D, фюзеляж нового самолета будет удлинен на 0,86 м, размах и площадь крыла увеличатся на 20 % и на 25 % соответственно, емкость внутренних топливных баков возрастет на 33 %, появятся 11 узлов подвески вооружения (вместо девяти) и оборудование системы дозаправки в воздухе. Предполагается увеличить площадь хвостового горизонтального оперения на 36 % и киля — на 15 %; усовершенствования также коснутся конструкции крыла.

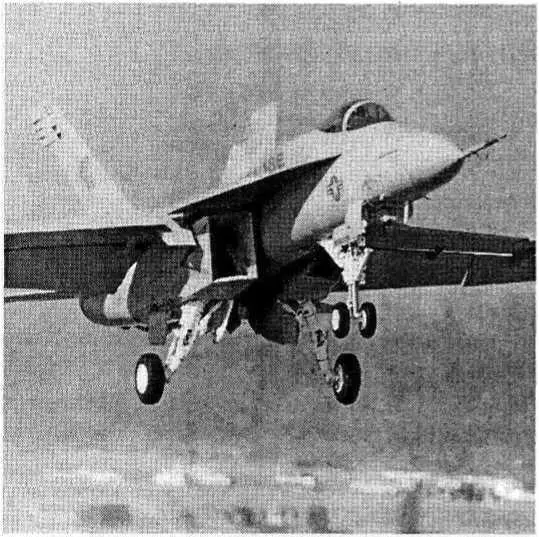

Прототип F/A18-Eв первом полете

В решении фюзеляжей самолетов F/A-18E и F шире применяются композиционные материалы, доля которых увеличена с 10 до 22 % по сравнению с предыдущими модификациями. В качестве конструкционного материала при изготовлении панелей обшивки намечается применить новый углепластик на основе эпоксидного связующего, которое имеет повышенную ударную вязкость и диапазон рабочих температур, увеличенный на 20 °C. С целью снижения стоимости изготовления материала при отвердении в автоклаве вместо дорогостоящей цельнометаллической оснастки планируется использовать более дешевую деревянную с металлическим напылением и последующим нанесением на нее композиционного слоя, а также станки с автоматической намоткой волокон вместо ручной укладки. Кроме этого, при создании планера предполагается внедрить технологию совместной полимеризации деталей из композиционных материалов (соединение деталей обеспечивается в процессе изготовления конструкции), что позволит уменьшить количество деталей хвостовой части в 2,5 раза, отсека авиационного оборудования — в 7 раз и крепежных элементов на 8000.
