Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

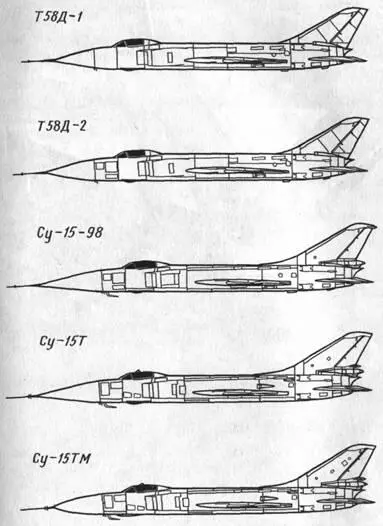

Рис. 174. Схемы развития самолета типа Су-15

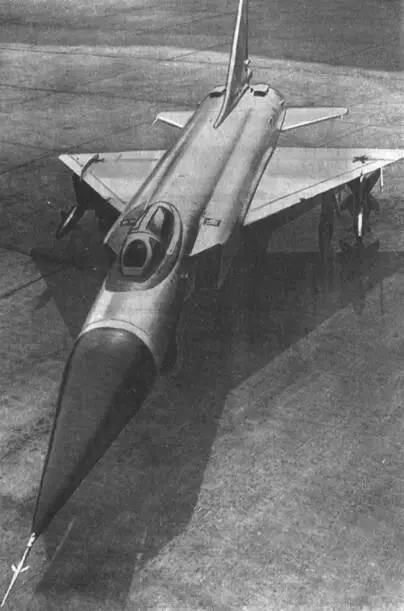

Рис. 175. Истребитель-перехватчик Т58Д-3 - прототип серийного самолета Су-15

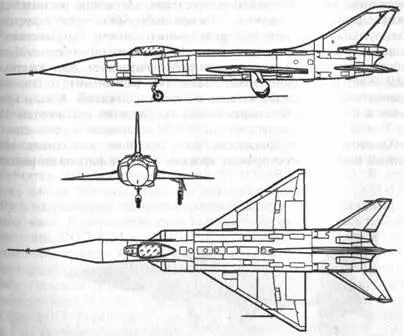

Рис. 176. Схема самолета Т58Д-3

Фюзеляж самолета Су-15 (рис. 177) - металлический полумонокок переменного сечения с продольным и поперечным силовыми наборами и работающей обшивкой. В носовой части расположена радиолокационная станция "Орел-Д58М", антенну которой закрывает конический радиопрозрачный обтекатель. Далее идет кабинный отсек: гермокабина с фонарем, а под ней -отсек ниши передней опоры шасси. Фонарь состоит из козырька с бронеблоком из силикатного стекла и сдвижной части с остеклением из термостойкого оргстекла. За ними расположен отсек радиооборудования. Воздухозаборники - регулируемые прямоугольной формы с вертикальным клином торможения -установлены по бокам фюзеляжа. Каждый из них обеспечивает работу одного из двух двигателей. Управляет ими система УВД-58М. В среднем отсеке фюзеляжа размещены топливные баки-отсеки, воздушные каналы и отсеки двигателей. Крыло крепится к фюзеляжу в четырех точках по силовым шпангоутам 16, 21, 25 и 28, а между шпангоутами 28 и 34 установлены двигатели.

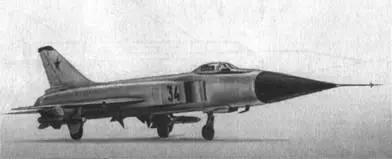

Рис. 177. Первый серийный истребитель-перехватчик Су-15

Хвостовая часть фюзеляжа конструктивно выполнена как единый агрегат. По сторонам хвостовой части фюзеляжа расположены четыре ниши тормозных щитков. Максимальный угол открытия тормозных щитков - 50*. Киль и стабилизаторы крепятся к фюзеляжу узлами навески на силовых шпангоутах, а бустеры устанавливаются на специальные балки.

Крыло самолета треугольной формы в плане, с углом стреловидности по передней кромке 60*, установочным углом 0* и отрицательным углом поперечного V - 2*. Каркас каждой консоли составляют: продольный силовой набор из переднего и заднего лонжеронов, три балки и стрингеры и поперечный набор из нервюр и носков. Конструктивно каждая консоль делится на пять отсеков: передний отсек, отсек шасси, задний отсек, носок и хвостовую часть (аналогично консолям самолетов Су-9 и Су-11). В переднем отсеке крыла размещено оборудование системы вооружения. Отсек шасси расположен между балками 1 и 2. Здесь крепятся основные опоры шасси и агрегаты их уборки. Задний отсек - между второй и третьей балками - выполнен герметичным и является топливным баком. Под каждой консолью установлено по одному пилону с пусковым устройством для подвески ракет типа Р-8М. Начиная с 11-й серии на крыле появился "наплыв" со стреловидностью на передней кромке 45*.

Хвостовое оперение - киль с рулем направления и управляемый цельноповоротный стабилизатор. Конструкция - клепаная, с работающей обшивкой. Киль - однолонжеронный с подкосной балкой, продольным набором из стрингеров и шестнадцатью поперечными нервюрами. Форкиль - составная часть вертикального оперения, конструктивно выполнен совместно с головной частью фюзеляжа. Законцовка киля выполнена из стеклоткани, между слоями которой расположена сетчатая антенна радиостанции РСИУ-4В (РСИУ-5). В верхних частях боковых обшивок устанавливали антенны СОД-57М. Руль направления однолонжеронной конструкции с балансировкой масс. В обтекателе руля направления размещались блоки и антенны СОД-57М и СРЗО-2М. Стабилизатор состоял из двух половин, каждая из которых поворачивалась относительно собственной полуоси, установленной под углом 48,5* к поперечной оси самолета, с установочным углом -4* 10' и отрицательным поперечным V - 6 *. Каждая консоль - однолонжеронной конструкции с передней и задней стенками, стрингерным набором и нервюрами. Для повышения критической скорости флаттера на конце каждой из половин стабилизатора установлен противофлаттерный груз.

Основные конструкционные материалы планера - алюминиевые сплавы В95, Д16 и Д19, ряд ответственных силовых узлов выполнен из сталей ЗОХГСА и ЗОХГСНА.

Шасси самолета состоит из передней опоры, убирающейся по направлению вперед в нишу фюзеляжа под кабиной, и двух главных опор, установленных под консолями крыла и убирающихся в ниши корневых частей крыла по направлению к фюзеляжу. Амортизация - масляно-пневматическая, подвеска колес -рычажная. Уборку и выпуск шасси обеспечивают гидросистемы, а аварийный выпуск и торможение колес - пневмосистемы. Передняя опора - самоориентирующаяся с рычажной подвеской колеса, основные опоры - консольного типа, также с рычажной подвеской колес. На передней опоре установлено тормозное колесо КТ-61 с шиной размером 66x200 мм, а на основных - тормозные колеса КТ-117 с шиной размером 88x230 мм. На передней опоре размещен гаситель колебаний (демпфер) "шимми". Ниши главных опор при убранном положении шасси закрываются щитками, установленными непосредственно на опорах, и створками: фюзеляжные - при помощи гидроцилиндров, а крыльевые - кинематически. Створки передней опоры закрываются рычажным механизмом при ее уборке. Для сокращения длины пробега самолета используют тормозной посадочный парашют.

На самолете устанавливали два ТРД Р-11ФС2С-300 или Р-11Ф2СУ-300 с максимальной тягой в нефорсированном режиме 3900 кгс, а на форсированном - 6200 кгс каждый. Топливная система состоит из трех фюзеляжных и двух крыльевых топливных баков общей емкостью 8060 л.

Системы самолета были выполнены аналогично системам, установленным на Су-9 и Су-11.

Пилотажно-навигацинное оборудование обеспечивает самолетовождение днем и ночью, в простых и сложных метеоусловиях. В его состав входят: курсовая система типа КСИ-5, авиагоризонт АГД-1, радиовысотомер малых высот РВ-УМ, связная УКВ, радиостанция РСИУ-5, автоматический радиокомпас АРК-10, маркерное радиоприемное устройство МРП-56П, радиоответчик СОД-57М, радиолокационные системы слепой посадки РСП-6, бортовая аппаратура радиолинии "Лазурь" (АРЛ-С) комплексной системы наведения "Воздух-1", запросчик-ответчик СРЗО-2М системы госопознования "Кремний-2М", радиолокационный прицел РП-15М ("Орел-Д58М"), станция предупреждения "Сирена-2".

В состав системы вооружения Су-15 входят: РЛС РП-15М, две ракеты типа Р-98, подвешивающиеся по одной под каждой консолью крыла на пусковых устройствах ПУ-1-8, система пуска ракет и контроля. Обычный вариант подвески включал одну ракету Р-98Р с полуактивной радиолокационной головкой самонаведения ПАРГ-1ВВ и одну ракету Р-98Т с тепловой головкой самонаведения С1Д-58. Пуск ракет возможен как по одной, так и залпом.
