Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

улучшена аэродинамика за счет использования сверхзвукового диффузора с автоматически управляемым двухпозиционным конусом на входе в канал воздухозаборника. Носовая часть фюзеляжа удлинена на 670 мм. Усилен продув хвостовой части; сняты фюзеляжная пушка с боезапасом и локализаторы на крыльевых пушках;

изменена установка балок для подвески блоков ОРО-57К. Балки установлены в передней части крыла с целью смещения центра масс самолета вперед;

установлен радиодальномер СРД-5 "База-6";

задняя кромка стабилизатора выполнена отогнутой вверх на 3* для уменьшения шарнирного момента на валу стабилизатора;

установлены гидроусилители БУ-14МСК и БУ-13МК вместо БУ-14МС и БУ-13М, задублированы все участки гидросистемы, идущие к бустерам, а резиновые шланги заменены стальными безшланговыми соединениями;

установлен электромеханизм аварийного привода стабилизатора АПС-4МД вместо АПС-4, позволивший увеличить скорость перекладки стабилизатора с 4 до 9 */с.

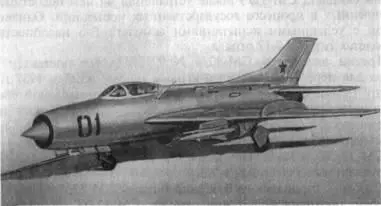

Рис. 105. Истребитель СМ-12/3

В ноябре-декабре 1957 г. на обоих самолетах были выполнены обширная программа по отработке опытных двигателей РЗ-26 и программа заводских летных испытаний. Государственные испытания проводились с 17 марта по 27 августа 1958 г.

Самолет СМ-12/1 был предъявлен в ГК НИИ ВВС для испытаний двигателей и определения отдельных летных характеристик в целях сокращения объема испытаний СМ-12/3. На СМ-12/1 не были установлены прицел и дальномер, не доработана подвеска ОРО-57К, установлены серийные бустеры БУ-14МС и БУ-13М, введено ограничение по времени работы двигателя на форсированном режиме (2 мин) при полете на М> 1,5. В связи с этим на нем не мог быть проведен ряд испытаний.

Вопросы о запуске в серию и принятия на вооружение самолета СМ-12 были отложены до проведения контрольных испытаний самолета СМ-12/3 после устранения на нем недостатков, выявленных в процессе государственных испытаний. Однако в связи с успешными испытаниями самолета Е-6 надобность в самолетах типа СМ-12 отпала.

Третий экземпляр СМ-12/4 № 0915334 был поставлен на завод для переоборудования в первых числах октября 1957 г. К концу 1957 г. самолет находился в стадии окончательной сборки, которая не была закончена в связи с выходом первых двух экземпляров на государственные испытания. Надобность в третьем экземпляре отпала, и его возвратили ВВС.

СМ-12/ЗТ, СМ-12/4Т- истребитель с двигателями РД-9БФ и управляемыми ракетами К-13.

Самолеты строились на базе истребителей СМ-12/3 и СМ-12/4. Вначале проходил испытания самолет СМ-12/ЗТ, оборудованный системой вооружения К-13. Система вооружения К-13 включала две ракеты К-13, подвешенные под крылом на универсальных балках с АПУ-26; опытный образец радиодальномера (РД) "Квант", сопряженного с прицелом ACH-5HB-VI и вычислителем разрешенной дальности пуска, ИК-визир СИВ-52.

РД "Квант" был выполнен с учетом зависимости дальности пуска только от высоты полета. Данный образец РД обеспечивал автоматическое и непрерывное определение истинной дальности до цели и выдачу ее значения на стрелочный индикатор летчика, автоматическое сравнивание истинной дальности с разрешенной дальностью пуска ракет К-13 и выдачу сигнала разрешения пуска, сигнализацию о достижении дальности выхода из атаки.

Затем испытания проводились на самолете СМ-12/4Т, оборудованном системой К-13 с РД "Квант-1". РД "Квант-1" с совмещенной антенной в отличие от РД "Квант" с упрощенным вариантом антенной системы позволял вести прицельную стрельбу ракетами К-13, а также стрельбу из пушек НР-30 и неуправляемыми реактивными снарядами.

На самолетах СМ-12/ЗТ и СМ-12/4Т была выполнена программа как по облету самолетов, так и по испытаниям ракет К-13 совместно с РД "Квант". В дальнейшем самолеты принимали участие в государственных испытаниях ракет К-13.

СМ-12ПМ(рис. 106) - истребитель-перехватчик с РЛС ЦД-30, аппаратурой наведения "Лазурь" и ракетами К-5МС (РС-2УС). Входил в состав комплекса СМ-12-51.

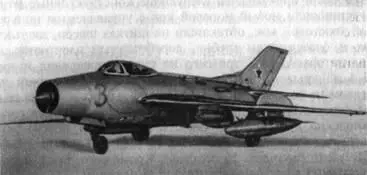

Рис. 106. Истребитель-перехватчик СМ-12ПМ

Постановлением правительства от 16 апреля 1958 г. предусматривались постройка трех экземпляров самолета СМ-12ПМ с системой вооружения К-51 на заводе № 21 и предъявление комплекса СМ-12-51 на совместные испытания в сентябре 1958 г.

Самолет СМ-12ПМ № 66210101 проходил заводские испытания с 27 мая по 10 ноября 1958 г. За это время были выполнены 63 полета. Проведены две программы испытаний самолета, а также программы автономных испытаний станции ЦД-30 и летных исследований работы воздухозаборника.

Кроме того, на самолете с 10 октября по 15 декабря 1958 г. были выполнены программы заводских испытаний скоростных подвесных баков, работы по устранению постоянной составляющей сигнала станции ЦД-30 и доводки серийной, станции ЦД-30.

После успешного выполнения программ заводских летных испытаний самолет СМ-12ПМ был предъявлен на контрольные государственные испытания 17 ноября 1958 г.

СМ-12ПМУ(рис. 107) - истребитель-перехватчик с двигателями РЗМ-26, РЛС ЦД-30, аппаратурой наведения "Лазурь", жидкостным ракетным ускорителем У-19М и ракетами К-5МС (РС-2УС).

21 июля 1958 г. второй самолет из состава комплекта перехвата СМ-12-51 - СМ-12ПМУ № 66210102 - перелетел на аэродром ОКБ-155 с завода №21.

Самолет СМ-12ПМУ имел следующие отличия от МиГ-19П: вооружение состоит из двух ракет К-5МС, подвешенных на пусковых установках АПУ-4 под крылом; установлен оптический прицел ПКИ-1; входной диффузор с передними кромками малого радиуса закругления (в связи с установкой РЛС ЦД-30); доработаны фюзеляж (в связи с установкой ускорителя У-19М и двигателей РЗМ-26) и воздушная система; установлены новые колеса основных опор шасси КТ-61 и носовое колесо КТ-87.

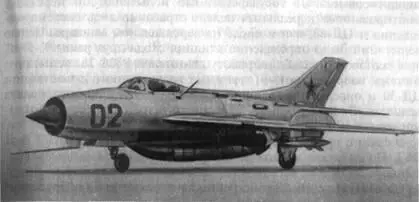

Рис. 107. Истребитель-перехватчик СМ-12ПМУ

В качестве компонентов топлива ЖРД использовались окислитель АК-20Ф и горючее ТГ-02.

После замены ускорителя Л. С. Душкина на ускоритель Д.Д. Севрука 31 июля 1958 г. начались летные испытания самолета в ЛИИ по программе генерального конструктора, а после этого испытания средств и элементов комплекса перехвата СМ-12-51.

Постройка третьего самолета - СМ-12ПМУ № 66210103 - была закончена в июле, а четвертого - СМ-12ПМУ № 66210104 - в августе 1958 г. Самолеты также были оборудованы ускорителями многоразового действия - ЖРД конструкции Севрука и конструкции Душкина соответственно. До середины сентября 1958 г. самолеты проходили заводские испытания на летной станции завода № 155.
