Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

В сентябре-октябре самолеты прошли заводские летно-огневые испытания на полигоне ГК НИИ ВВС. В сентябре на заводе № 21 был построен пятый самолет комплекса перехвата СМ-12-51 - СМ-12ПМУ № 66210105.

20 декабря 1958 г. комплекс перехвата СМ-12-51 был предъявлен на совместные государственные испытания. В 1959 г. проходили совместные государственные испытания по перехвату имитированных и реальных целей, отрабатывались система наведения и ЦД-30, в том числе на вертикальном маневре. Целью испытаний было определение влияния схода двух ракет К-5МС при залповой стрельбе на работу двигателей РЗМ-26, испытание системы вооружения К-51 в режиме закрепленного луча станции ЦД-30 и определение влияния схода ракет на динамику полета самолета. Воздухозаборник в процессе испытаний был оборудован тонкой острой кромкой.

В связи с принятием на вооружение комплекса перехвата Т-3-51 ОКБ П.О. Сухого работы по комплексу СМ-12-51 были прекращены.

СМ-12ПМ с К-88- истребитель-перехватчик, оборудованный управляемыми ракетами К-88.

На самолете СМ-12ПМ № 66210102 проводились испытания системы вооружения К-88 по программе ОКБ-4. Отработка системы К-88 была закончена в июне 1962 г.

МиГ-19 (СМ-20/1, СМ-20/2)(рис. 108) - самолет-имитатор для испытаний аппаратуры крылатых ракет системы К-20.

В 1956 г. были изготовлены два самолета-имитатора для испытаний аппаратуры системы К-20 из выделенных для этой цели ВВС серийных самолетов МиГ-19 № 59210105 и № 59210425.

При переоборудовании с них было убрано стрелковое вооружение, а также ряд навигационных станций. Для размещения блоков аппаратуры топливный бак № 1 был заменен новым, меньшей вместимости. Кроме того, самолеты оборудовались устройствами для подвески под самолет-носитель Ту-95К. Изготовление первого самолета-имитатора было закончено в феврале, а второго - в сентябре 1956 г.

В течение 1957 г. на самолетах СМ-20 проводились полеты по основной программе испытаний системы К-20, утвержденной МОП, МАП и ВВС.

На самолете СМ-20/1 в связи с запуском форсированного режима на больших высотах были установлены двигатели с карбюрированным розжигом, выполнены 11 полетов по их отработке.

В первом полугодии 1958 г. на самолетах СМ-20 экспериментальная аппаратура была заменена на опытную.

За период заводских испытаний системы К-20 на самолетах СМ-20/1 и СМ-20/2 было произведено свыше 150 полетов и полностью выполнена программа испытаний. Самолеты в октябре 1958 г. были предъявлены для проведения некоторых этапов совместных испытаний системы.

МиГ-19П (СМ-9К, СМ-30/1, СМ-30/2, СМ-30М)(рис. 109) -самолет с системой взлета с подвижной пусковой установки.

В 1956 г. были переоборудованы два серийных самолета МиГ-19 под систему взлета без разбега с подвижной пусковой установкой. Кроме того, возникла необходимость создания специального самолета для пуска его с катапульты без летчика. С целью исследования поведения самолета, а также работы двигателей в период старта на заводе был оборудован самолет СМ-30М № 5921016 как макет для проведения экспериментального пуска. На заводе № 155 была изготовлена экспериментальная пусковая установка ЭХ-30, с которой 16 августа 1956 г. был произведен запуск макета СМ-30М.

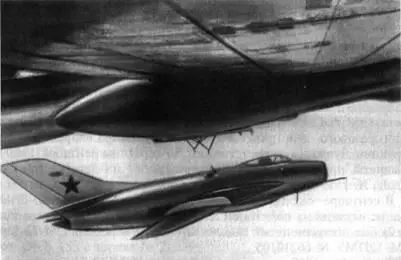

Рис. 108. Самолет-имитатор СМ-20 сбрасывается с носителя Ту-95К

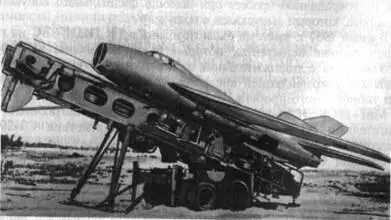

Рис. 109. Самолет СМ-30

На самолетах СМ-30/1 и СМ-30/2 летчиками-испытателями ЛИИ и завода были проведены контрольные облеты, а также подготовка к летным испытаниям с катапульты. Катапультная установка ПУ-30 была получена из Ленинграда (ПТО им. С.М. Кирова) в феврале 1957 г. Перед началом испытаний самолета в мае 1957 г. с целью проверки воздействия на пусковую установку струи пороховых газов ускорителя ПРД-22Р был запущен специальный весовой макет. По результатам этих испытаний были выявлены отдельные недостатки конструкции катапульты, которые были устранены в этом же месяце. С 13 апреля по 22 июня 1957 г. совместно с ЛИИ была выполнена программа по катапультированию самолета с различными вариантами загрузки (летчики-испытатели Г.М. Шиянов и С.Н. Анохин). Первый пилотируемый старт с пусковой установки 13 апреля 1957 г. выполнил Шиянов. Испытания подтвердили выполнение требований ТТЗ на систему взлета самолета МиГ-19 (СМ-30) без разбега, с подвижной пусковой установки, а также безопасность и надежность взлета. Также были проведены исследования по сокращению пробега при помощи специального конусного парашюта, который выпускался в воздухе.

В июле 1957 г. система была передана в ГК НИИ ВВС на государственные испытания, которые были закончены в ноябре того же года с положительной оценкой по системе взлета без разбега и рекомендацией внедрения в малую серию с разработкой укороченного пробега.

МиГ-19СУ (СМ-50)(рис. 110) - высотный истребитель с двигателями РД-9БМ и ЖРД одноразового действия СЗ-20М конструкции Д. Д. Севрука.

Самолет был предназначен для перехвата воздушных целей на высотах до 23 000 м. ОКБ совместно с заводом № 21 предписывалось в 1956-1957 гг. оборудовать ЖРД одноразового действия СЗ-20М пять самолетов МиГ-19С и сдать их ВВС. Работа выполнялась в целях повышения высотности самолета и проходила с большим напряжением. В августе-ноябре 1956 г. был переоборудован серийный МиГ-19С № 61210310 под ускоритель одноразового действия У-19 с ЖРД СЗ-20М разработки НИИ-88 МОП.

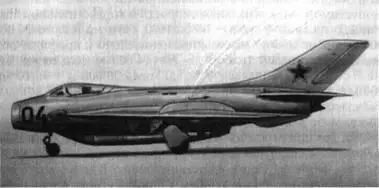

Рис. 110. Высотный истребитель СМ-50

Первый вылет состоялся 30 ноября 1956 г. Всего до конца года самолет выполнил по утвержденной программе три полета (без включения ЖРД).

После получения двигателей СЗ-20М 9 декабря 1957 г. ВВС были сданы два самолета СМ-50 (один производства ОКБ, второй - завода № 21). Последующие три экземпляра (завода № 21) в 1957 г. не были сданы заказчику по причине выявившихся больших дефектов. После устранения дефектов в январе 1958 г. самолеты были переданы ВВС.

С 25 ноября 1957 г. по 26 февраля 1958 г. самолеты СМ-50 № 61210310, № 61210319, № 61210320, № 61210401 и № 61210402 прошли совместные ГК НИИ ВВС и ИА ПВО государственные летные испытания на аэродроме Савостлейка (ведущий инженер В.П. Белододенко, летчики от НИИ ВВС П.Ф. Кабрелев, С.В. Петров, от ИА ПВО - А.Л. Иванов, Н.И. Павлов). В процессе испытаний были выполнены 68 полетов, из них 44 полета с использованием ЖРД. Два полета выполнил летчик-испытатель ОКБ В.А. Нефедов (один с ЖРД) на отстрел оружия, поскольку при заводских испытаниях проверка работы вооружения на больших высотах не проводилась.
