Олег Дерябин - Средства преодоления водных преград. Книга 1. Красная Армия

– 52 шарнирных бруса (для крепления шарнирного замка);

– 24 помочних бруса (для распределения давления от нагрузки на консоли).

Организация парка МдПА-3

Мостовой парк МдПА-3, состоял из двух взводов, каждый взвод самостоятельно собирал мосты под грузы 5 и 9 т.

Взвод парка делился на 3 отделения. Первое отделение собирало береговые и переходные части нормального моста, второе и третье отделения собирали семь речных частей или перевозных паромов.

Характеристика парка МдПА-3

Собираемые из имущества парка паромы и мосты имели грузоподъемность 5, 9 и 14 т. Для 5 и 9 т паромов использовались обычные мостовые паромы, входившие в состав мостов, а для 14-т парома – концевые паромы 14-т моста. Переправа десанта осуществлялась на моторных или весельных снаряженных лодках.

Комплект парка обеспечивал наводку:

– 5 т моста – 111 м;

– 9 т моста – 90 м;

– 14 т моста – 46 м.

Первый взвод парка обеспечивал наводку:

– 5 т моста – 56 м;

– 9 т моста – 46 м.

Второй взвод парка обеспечивал наводку:

– 5 т моста – 55 м;

– 9 т моста – 43 м.

Характеристика паромов собираемых из МдПА-3

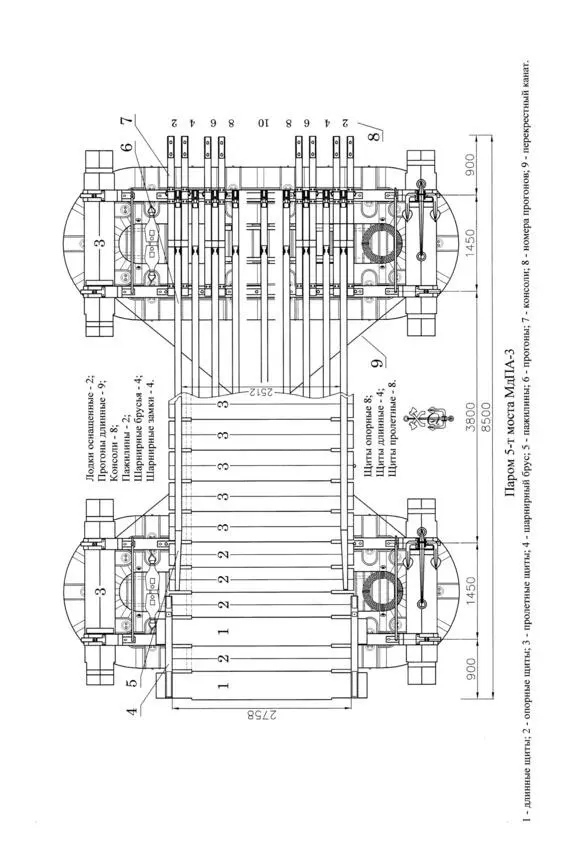

5-т перевозной паром:

– количество паромов – 11;

– количество паромов с аппарелями – 6;

– количество козловых пристаней – 3;

– количество лодок в пароме – 2;

– длина парома – 8.5 м.

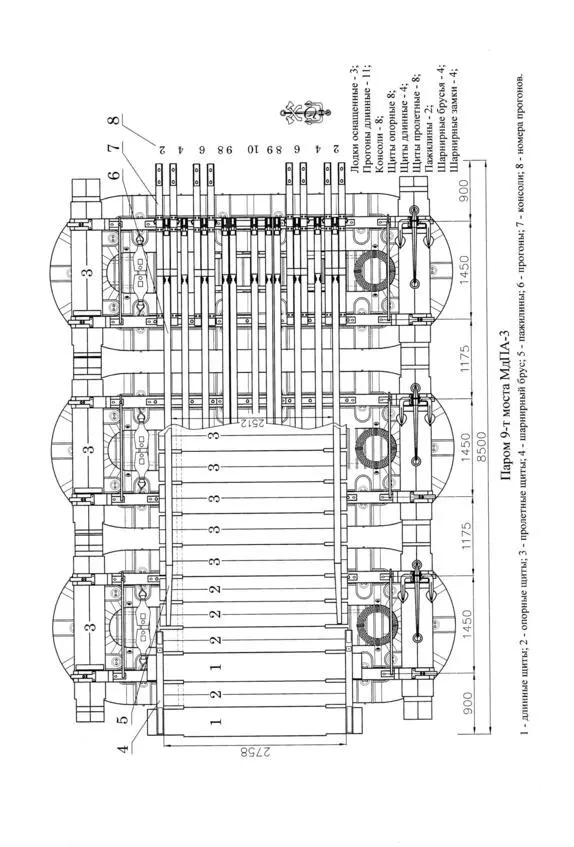

9-т перевозной паром:

– количество паромов – 8;

– количество паромов с аппарелями – 6;

– количество козловых пристаней – 3;

– количество лодок в пароме – 3;

– длина парома – 8.5 м.

14-т перевозной паром:

– количество паромов – 3;

– количество козловых пристаней – 2;

– количество лодок в пароме – 4;

– длина парома – 14.58 м.

При сборке 14 т паромов и мостов опоры пристаней устраиваются из подручных материалов.

Характеристика мостов собираемых из МдПА-3

5-т мост:

– система моста – шарнирно-консольная;

– длина моста с козловыми пролетами – 111 м;

– длина моста без козловых пролетов – 106 м;

– грузоподъемность – 5 т;

– максимальное давление на ось – 3 т;

– ширина проезжей части – 2.51 м.

9-т мост:

– система моста – шарнирно-консольная;

– длина моста с козловыми пролетами – 90 м;

– длина моста без козловых пролетов – 75 м;

– грузоподъемность – 9 т;

– максимальное давление на ось – 5 т;

– ширина проезжей части – 2.51 м.

14-т мост:

– система моста – неразрезная;

– длина моста с козловыми пролетами – 46 м;

– длина моста без козловых пролетов – 36 м;

– грузоподъемность – 14 т;

– максимальное давление на ось – 7.5 т;

– ширина проезжей части – 2.76 м.

Состав материальной части парка МдПА-3

Материальная часть парка и включала:

– лодки А-3 с принадлежностями;

– верхнее строение;

– козловые опоры;

– аппарельные устройства;

– моторы с навесами;

– вспомогательные средства и принадлежности.

В отличии от МПА-3 материальная часть МдПА-3 дополнилась аппарельными устройствами и забортными навесными моторами. Для сборки мостов шарнирно-консольной системы парк дополнен шарнирными замками, парными консолями и шарнирными брусьями.

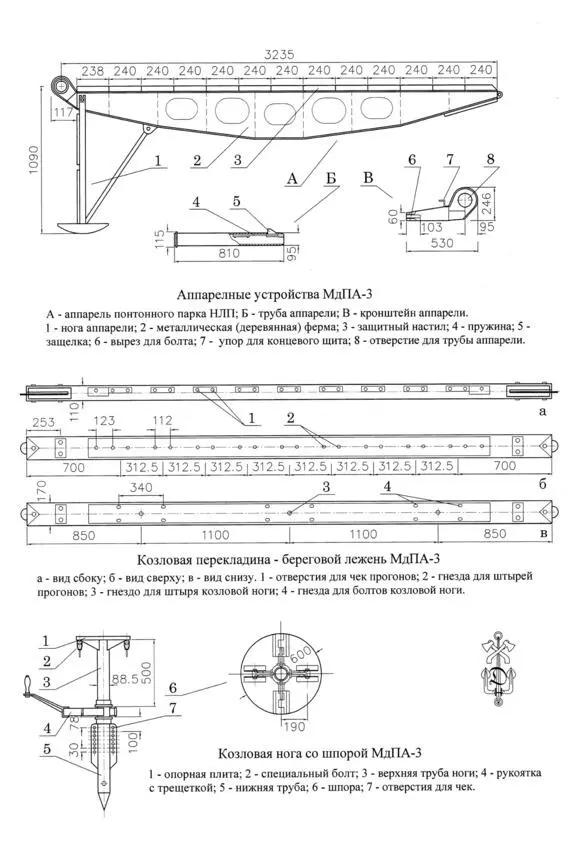

Аппарельные устройства служили для погрузки (разгрузки) на паромы грузов и техники без оборудования пристаней, что позволяло сократить время на оборудование паромных переправ. Аппарель в парке была взята от легкого парка НЛП. В комплект аппарели входило ее крепление состоящее из двух кронштейнов, двух специальных болтов и трубы. Кронштейны аппарелей на пароме крепились к торцам консолей. Вес аппарели составлял 180 кг, крепления – 30 кг.

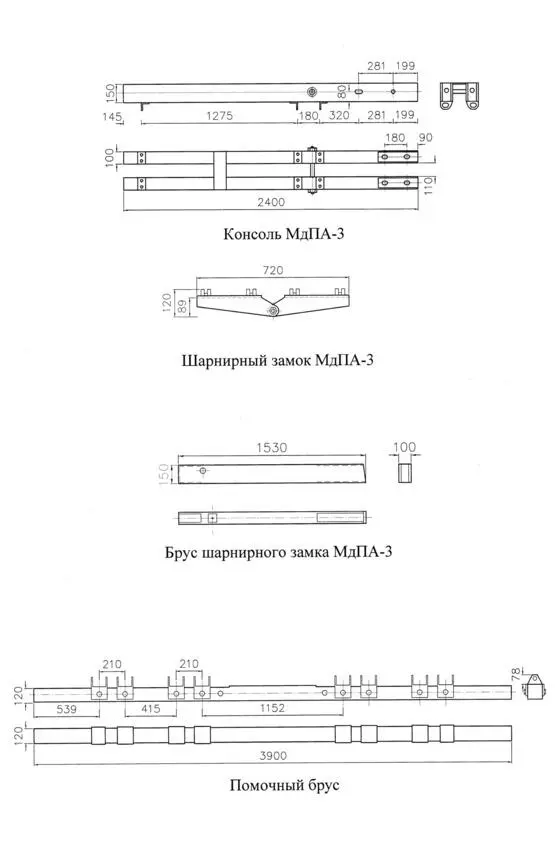

Шарнирный замок предназначались для соединения между собой паромов и переходных частей с паромами в мостах грузоподъемностью 5 и 9 т. Шарнирные замки накладывались на концы шарнирных шарнирных брусьев.

Парные консоли служили для удлинения прогонов в речной и переходной частях мостов под грузы 5 и 9 т.

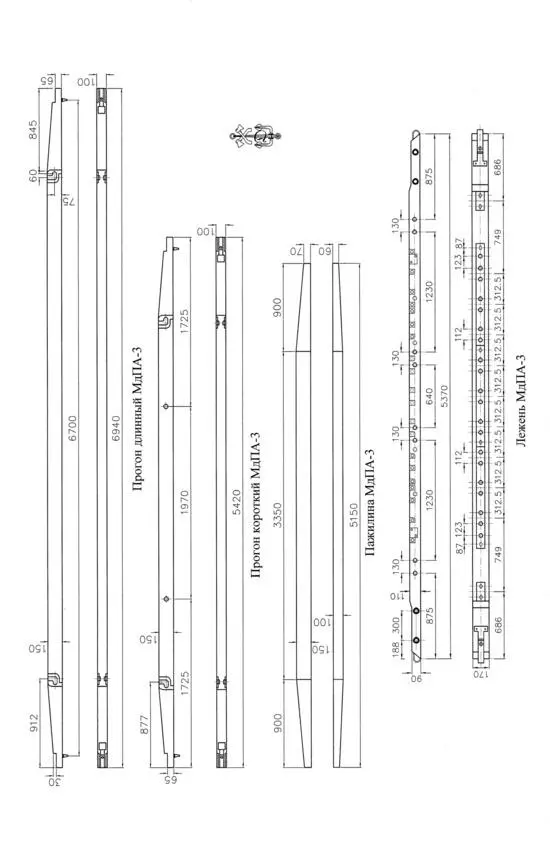

Шарнирные брусья предназначались для установки шарнирных замков и одновременно были пажилинами для концевых щитов в паромах и мостах под грузы 5 и 9 т.

Помочные брусья служили для равномерного распределения давления от нагрузки на консоли.

Эксплуатация парка МдПА-3

В подготовке лодки, как и в парке МПА-3, для использования в качестве мостовых (паромных) опор их оснащают, для десантной переправы снаряжают. Однако в оснащении и снаряжении лодок имеются существенные отличия.

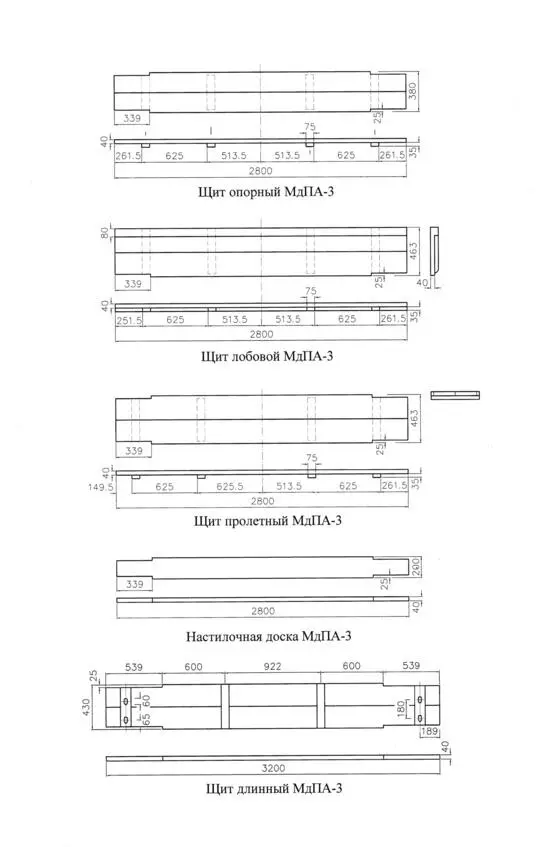

В комплект оснащенной лодки (для мостов и паромов) входит: 2 лежня, 2 пролетных щита, 2 перильные стойки, 4 меха; якорь, якорный канат, закрутень, круг (буй) спасательный, 3 весла с уключинами, 2 багра, 1 длинный штроп, 2 коротких штропа.

Снаряженная лодка (для десантной переправы) делится на три типа: весельная; моторная и для грузов. Весельная лодка тип А включает: 2 лежня, 4 опорных щита, 7—9 весел, 6—8 уключин, 2 багра, 2 коротких штропа, 4 меха, 1 сумка с починочным материалом. Моторная лодка тип Б включает: 1 навесной движительный агрегат, 2 лежня, 4 опорных щита, 2весла, 2 уключины, 2 багра, 2 коротких штропа, 4 меха, 1 сумка с починочным материалом. Лодка для грузов тип В включает: 2 лежня, 5 опорных щитов, 2 пролетных щита, 2 длинных щита, 5—9 весел, 4—8 уключин, 2 багра, 2 коротких штропа, 1 вспомогательный канат, 4 меха, 1 сумка с починочным материалом.

Нагрузка на отдельную лодку (опору) в мостах и паромах допускалась не более 5 т.

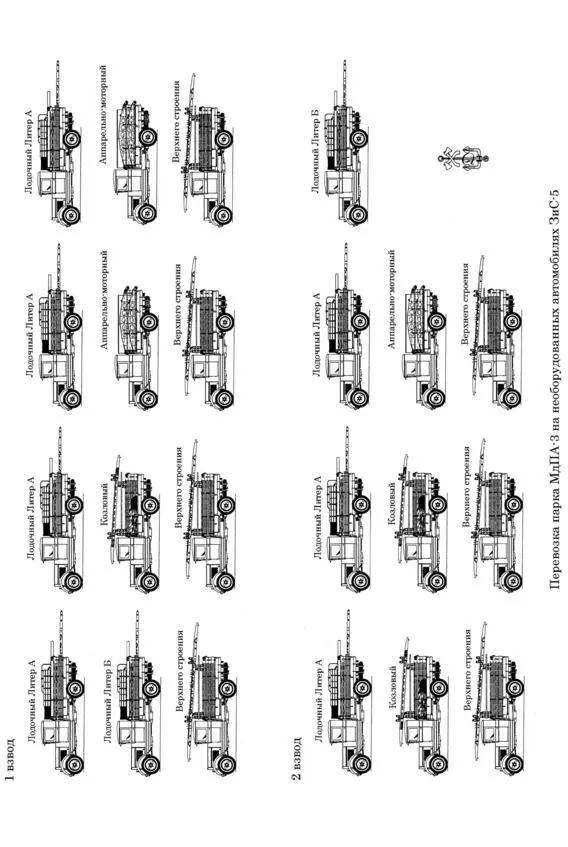

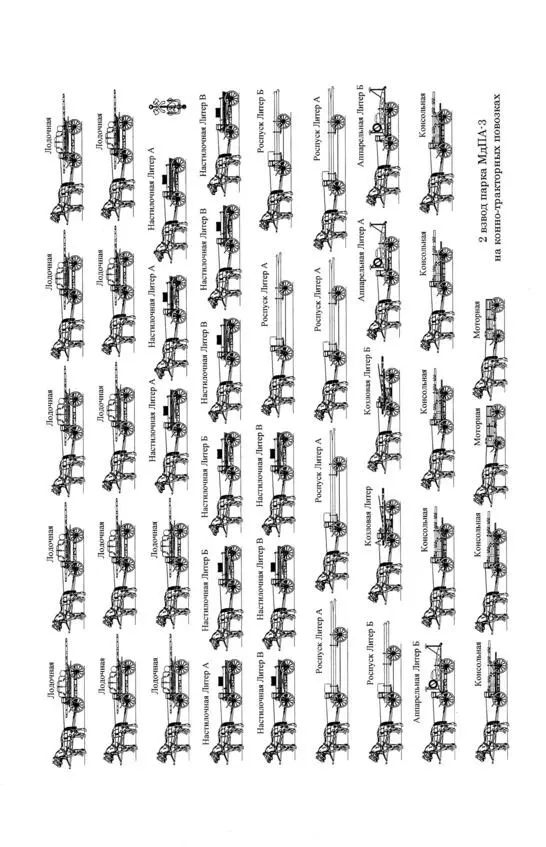

Перевозка парка МдПА-3

Перевозка парка осуществлялась:

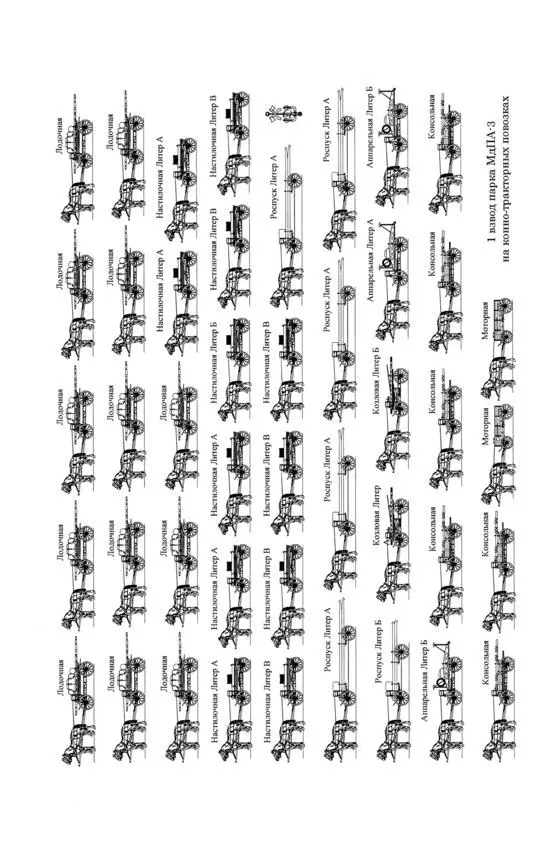

– на 24 специально оборудованных автомобилях ЗиС-5 или 26 тракторных прицепах П-26а с девятью гусеничными тракторами;
