Powexp powinv powlog povmeg powrev

Powdiff powint powquo powsub powcos

Powtan powsec powcsc powcot powsinh

Powcosh powtanh powsech powcsch powcoth

Powsqrt powadd multiply

Назначение большинства этих функций очевидно из их названий — они возвращают соответствующую функцию (указанную после слова pow в имени) в виде разложения в ряд или полинома. Например, powexp раскладывает выражения с экспоненциальными функциями в ряд.

Получаемые функциями ряды представляются в специальном формате. Поэтому для их применения в обычном виде необходимо использовать функцию tpsform в следующих видах:

tpsform(p, var, order) — преобразует ряд p в обычную форму с заданием порядка order;

tpsform(p, var) — преобразует ряд p в обычную форму с порядком, заданным переменной Order.

Здесь p — имя степенного ряда, var — переменная, относительно которой записан ряд, order — порядок ряда. Если параметр order не указан, используется значение глобальной переменной Order. Ниже даны примеры, иллюстрирующие технику работы со степенными разложениями (файл pseries):

> p1:=powexp(sin(х));

> p2:=powexp(cos(x));

> tpsform(p1,x);

> tpsform(p2,x);

> a := powseries[powexp](x):

> b := powseries[tpsform](a, x, 5);

> с := powadd(powpoly(1+x^2+x,x), powlog(1+x)):

> d := tpsform(c, x, 6);

Для демонстрации разложения аналитической функции в ряд имеется Maplet-инструмент Taylor Approximation. Для вызова его окна (рис. 4.19) нужно исполнить команду (в стандартном варианте интерфейса): Tools→Tutors→Calculus-Single Variables→Taylor Approximation….

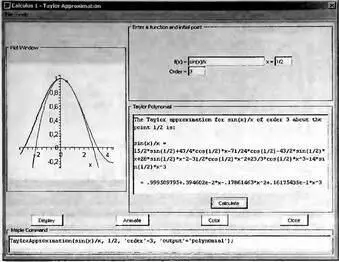

Рис. 4.19. Окно Maplet-демонстрации аппроксимации функции рядом Тейлора

Нетрудно заметить, что это окно практически аналогично окну для демонстрации методов пошагового дифференцирования, описанному в разделе 4.3.4 (рис. 4.2). В связи с этим подробное описание средств и этого инструмента можно опустить. Отметим лишь, что он позволяет задавать функцию и значение x в точке разложения. По окончании работы с окном соответствующий предел и результат его вычисления появляется в окне документа. Можно просматривать постепенное улучшение приближения по мере увеличения порядка метода в режиме анимации.

Любая СКМ имеет возможности для визуализации различных приложений математического анализа. Особое внимание этому уделено в системе Maple 9.5, где с помощью Maplet-средств созданы самоучители, обеспечивающие наглядное представление приложений математического анализа.

Есть два основных способа вычисления определенных интегралов в численном виде:

• на основе сумм Римана (варианты метода прямоугольников);

• на основе приближения подынтегральной функции той или иной зависимостью.

Оба метода реализуются Maplet-инструментом Approximate Integration. Для вызова окна этого инструмента (рис. 4.20) нужно исполнить команду (в стандартном варианте интерфейса): Tools Tutors→Calculus-Single Variables→Approximate Integration…. Совершенно аналогичное окно выводит команда Tools→Tutors→Calculus-Single Variables→Rieman summs….

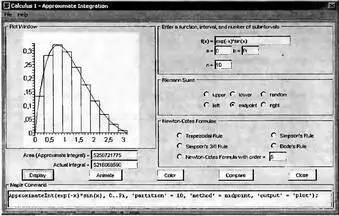

Рис. 4.20. Пример приближения интеграла суммой Римана (10 прямоугольников с центральным расположением)

В правой части окна размещены панели:

• ввода функции f(х), пределов а и b и числа интервалов разбиения

• задания расположения прямоугольников, которые образуют сумму Римана;

• методов Ньютона-Котеса;

Относительно каждой ординаты прямоугольник может быть ориентирован сверху или снизу, справа или слева, посередине или даже случайным образом. При реализации формул приближения Ньютона-Котеса возможно применение метода трапеций, двух вариантов метода Симпсона (квадратичное приближение), метода Боде и известных формул Ньютона-Котеса заданного порядка (по умолчанию 5). В функциях численного интегрирования Maple тот или иной вид приближения можно задать явно, но по умолчанию метод выбирается автоматически. После выбора метода можно получить его графическую иллюстрацию (рис. 4.20), нажав мышью кнопку Display.

Данный инструмент позволяет наблюдать в анимации повышение точности вычислений по мере увеличения числа прямоугольников — см. рис. 4.21. Для пуска анимации достаточно нажать мышью кнопку Animate. На рис. 4.21 показан промежуточный кадр анимации. В конце анимации закраска области интегрирования становится сплошной, после чего анимация циклически повторяется.

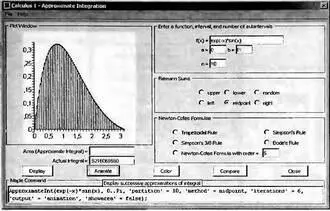

Рис. 4.21. Промежуточный кадр анимации, демонстрирующей приближение интеграла суммами Римана

Приближение суммами Римана относится к довольно медленным методам интегрирования. Значительно повысить скорость интегрирования при заданной погрешности позволяют методы интегрирования повышенного порядка на основе формул Ньютона-Котесса. На рис. 4.22 показан пример приближения определенного интеграла на основе формулы Симпсона (параболического приближения подынтегральной функции). Из рисунка хорошо видно, что в этом случае (в отличие от рис. 4.20 при интегрировании методом прямоугольников) исходная подынтегральная функция и ее приближение отрезками парабол практически совпадают и на глаз их отличия выявить трудно.

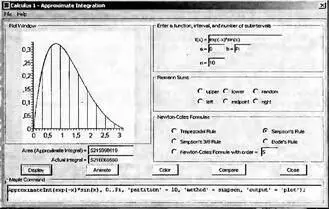

Рис. 4.22. Пример приближения интеграла методом Симпсона

Кнопка Compare позволяет вывести таблицу с данными сравнения результатов интегрирования различными методами. Окно с этой таблицей представлено на рис. 4.23. Хорошо видно, что по мере повышения порядка метода интегрирования погрешность интегрирования уменьшается.

Рис. 4.23. Окно с результатами сравнения интегрирования различными методами

Если f(x) непрерывная на отрезке от а до b функция, то длина дуги этой функции (длина спрямленного отрезка) определяется известным выражением:
