Конструкция броневых корпусов двухзвенных ТБМП должна отличаться от конструкции корпусов двухзвенных танков. Но это отличие обусловлено тем, что суммарная масса основного вооружения танков будет существенно больше, чем у ТБМП. Эта разница в массах может быть использована для усиления бронирования бортов, крыш и днища корпусов ТБМП. Возможно, что корпуса ТБМП в верхней зоне будут отличаться от корпусов двухзвенных танков вследствие различия в функциональных назначениях этих двух типов бронированных машин.

В заключение следует указать, что тяжелые двухзвенные БМП, также как двухзвенные танки, видимо, будут иметь как своих сторонников, так и противников. Но оппоненты должны говорить (или писать) не просто «нет» этим машинам, а формулировать свои доводы и причины, по которым они считают боевые «двухзвенники» непригодными для боевой эксплуатации. В сопоставлении мнений рождается истина.

В середине прошлого века в «Литературной газете» был раздел «Если бы я был директором». В этом разделе публиковались письма читателей с предложениями чего-то нового, необычного, которое не использовалось в жизни из-за консерватизма руководителей, чиновников разного ранга и тд. Если бы мы. оба автора, или один из нас был бы директором, то первое, что мы сделали бы, — это собрали из двух танков Т-72 (Т-55, Т-64) двухзвенную машину, связав корпуса танков сцепным поворотным устройством транспортера ДТ-30ПМ, демонтировали бы башни с вооружением, а вместо них установили иные комплексы вооружения оружия. Испытали бы этот ходовой макет по полной программе, а затем пошли дальше, дальше…

Василий Чобиток

Продолжение, Ничто си. в «Пф» № 4/2004 г.

Общие компоновки танков классифицируются по трем основным признакам:

— по принципу установки вооружения — на компоновки с вращающейся башней, без башни (в корпусе), в поворачивающейся башне;

— по условию размещения экипажа — па компоновки с экипажем в корпусе и башне, всего экипажа в корпусе, всего экипажа в башне;

— по размещению двигателя и трансмиссии — с кормовым размещением двигателя и носовым — трансмиссии, с кормовым или носовым размещением двигателя и трансмиссии.

Оценка преимуществ и недостатков видов компоновки будет дана ниже.

Компоновка боевого отделения подчинена интересам размещения выбранного комплекса вооружения и обеспечения максимальной эффективности его использования.

К ней предъявляются следующие требования.

Обеспечение возможности установки выбранного комплекса вооружения во вновь разрабатываемую или ранее разработанную конструкцию танка.

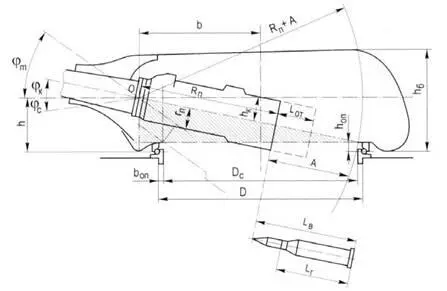

Схема основных размеров башни, пушки и выстрела

Возможность установки выбранной пушки в башню проектируемого тапка объективно определяется соотношением основных размеров башни: D с- диаметр башни в свету; h б— высота башни; h — высота расположения цапф орудия; b — расстояние от цапф до оси вращения башни; R n-радиус обметания пушки; L от— длина отката; r n— радиус люльки; b k— высота казенника; L в- длина выстрела; L r- длина гильзы (см. рисунок). Для критического утла возвышения k, просвет А между торцом казенника и сечением шариковой опоры можно определить из большого заштрихованного треугольника по теореме Пифагора.

Для безопасной стрельбы просвет А должен быть заведомо больше максимально допустимой длины отката (A>L от), для безопасного экстрактирования — больше длины гильзы (A>L r), для автоматического заряжания — больше длины выстрела (A>L в) при унитарном заряжании, а при раздельном заряжании — больше длины гильзы или снаряда (А>L r). Для увеличения просвета А предпочитают пушки с меньшим радиусом обметания R n, но уравновешенные относительно оси цапф, без чего затруднена стабилизация оружия в вертикальной плоскости; увеличивают вынос цапф при сохранении необходимого сектора углов вертикального наведения пушки и диаметр опоры в свету D c.

Надежная защита и герметизация минимальной по размерам амбразуры башни, удобство монтажа и демонтажа артиллерийской системы и вспомогательного вооружения (спаренный и зенитный пулеметы).

Обеспечение высокой маневренности огня, которая определяется большими скоростями наведения вооружения в вертикальной и горизонтальной плоскостях, достаточными углами наведения, быстродействием установленного механизма заряжания, наличием дублированного управления вооружением у командира, совершенством средств связи, применением автоматизированных систем управления огнем, количеством и совершенством приборов прицеливания и наблюдения, удобством размещения членов экипажа.

Скорострельность пушечного огня из танка определяется степенью автоматизации процесса заряжания и конструкцией выстрела (унитарное, раздельно-гильзовое или картузное заряжание). При ручном способе заряжания пушки в целях повышения скорострельности заряжающему выделяют большой объем и обеспечивают достаточную высоту (1600–1700 мм) и ширину (500 мм) рабочего места, устанавливают легкосъемное сиденье и вращающийся вместе с башней полик. Рационально размещают первую очередь боекомплекта, с тем чтобы сократить путь переносимого заряжающим выстрела. При механизированном заряжании, обеспечивающем повышение скорострельности, компоновка боевого отделения зависит от выбранного типа механизма заряжания и конструкции механизированной боеукладки.

Количество и совершенство приборов прицеливания и наблюдения и применение автоматизированных систем управления огнем обеспечивают точность огня из танка. С этой целью устанавливают наиболее совершенные дневные и ночные прицелы (возможна установка комбинированных прицелов), применяют механические или электронные баллистические вычислители, лазерные дальномеры и т. д. Большое значение придается размещению достаточного боекомплекта. Практически для размещения наибольшего числа выстрелов используют все свободные объемы обитаемых отделений, что затрудняет выполнение требования о размещении боекомплекта в местах непоражаемых и удобных для ручного заряжания. Реальный путь увеличения боекомплекта пушки состоит в повышении плотности компоновки. Характерным примером этого является наличие баков-стеллажей и переход к механизированному заряжанию с исключением заряжающего.
