Компоновка отделения управления направлена на обеспечение удобств работы и хороших условий видимости водителю при наиболее снарядостойкой форме носовой части корпуса и его малой высоте.

Совершенство приводов управления оказывает большое влияние на компоновку отделения управления. Простые механические приводы управления, имеющие большие ходы органов управления и требующие больших усилий от механика-водителя, занимают большой объем. Применение сервоприводов и автоматики с малыми ходами органов управления позволяет значительно уменьшить объем и сократить число органов управления агрегатами трансмиссии.

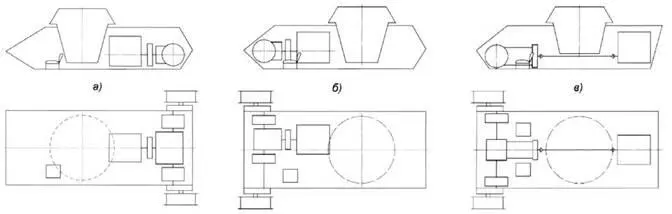

Виды компоновки по размещению двигателя и трансмиссии: а) с кормовым размещением двигателя и трансмиссии; 6) с носовым размещением двигателя и трансмиссии. в) с кормовым размещением двигателя и носовым трансмиссии.

Вход и выход водителя из танка осуществляются через люк на подбашенном листе корпуса; запасной люк в днище в отделении управления используется для выхода экипажа из танка под огнем противника.

Наблюдение за местностью в боевой обстановке водитель ведет через перископические смотровые приборы, при этом вертикальный угол обзора должен быть не менее 20°, непросматриваемое пространство — не более 8 м и горизонтальный угол обзора должен обеспечивать видимость обеих гусениц. Предпочтительной считается центральная посадка механика-водителя, облегчающая ему ориентирование. В походном положении водитель имеет возможность наблюдать за местностью I ^посредственно через открытый люк. Для защиты водителя от пыли, дождя и грязи предусматривается легкосъемный защитный колпак. Наблюдение за местностью ночью обеспечивается постановкой приборов ночного видения, могущих работать как в активном, так и в пассивном режиме. Смотровые приборы механика-водителя снабжаются устройствами для промывки их защитных стекол от пыли и грязи и электроподогревом против оледенения и запотевания.

Компоновка моторно-трансмиссионного отделения подчинена интересам достижения максимальной плотности компоновки двигателя, трансмиссии и их систем в целях предельного уменьшения объема МТО, но при обеспечении надежной защиты, удобства обслуживания и проведения монтажно-демонтажных работ. Чем совершеннее конструкция силовой установки и трансмиссии, тем меньше их объемы, число агрегатов и соединительных устройств (муфт и валов), тем плотнее компоновка и меньше объем МТО.

Основными конструктивными мерами сокращения объема МТО являются поперечное размещение двигателя (для двигателей, подобных В-2 или В-6), сокращение числа агрегатов трансмиссии за счет объединения в общем блоке или за счет совмещения их функций, объединение двигателя и трансмиссии в общий блок, применение более компактной эжекционной системы охлаждения, сокращение длины воздушных трактов, сокращение объемов, занимаемых трубопроводами, за счет использования полостей и сверлений в агрегатах, вынос части элементов из забронированного объема (например, наружные топливные баки), применение серво- и электроприводов управления двигателем и трансмиссией, применение топливных баков со сложной пространственной конфигурацией и размещением внутри них механизмов. Каждая из названных мер имеет свои достоинства и недостатки: например, поперечное размещение дизельного V-образного двигателя позволило сократить длину МТО, но заставило ввести новый агрегат — входной редуктор (гитару); для монтажа, демонтажа и обслуживания МТО броневые листы крыши делают съемными, предусматривают люки, лючки и отверстия в крыше и днище танка, что является сложной компоновочной задачей.

Компоновка ходовой части направлена на достижение высокой подвижности машины при условии защиты от поражений наиболее ответственных узлов ходовой части и обеспечения удобства ее обслуживания и ремонта. Основными оценочными параметрами подвижности являются быстроходность и проходимость.

Для повышения быстроходности необходимо уменьшать потери в ходовой части. С этой целью выбирают конструкцию гусеницы с малым износом шарниров и минимальными потерями, придают гусеничному обводу рациональную форму за счет использования поддерживающих катков.

Для увеличения проходимости, определяемой величиной среднего удельного давления на грунт, которое не должно для основных танков превышать 80 кПа. увеличивают ширину гусениц и длину опорной поверхности /., добиваются равномерного распределения нагрузки между гусеницами и по длине одной гусеницы путем совмещения проекции центра масс ганка с геометрическим центром опорной поверхности, в допустимых пределах увеличивают клиренс танка или используют пневматическую подвеску с регулируемым клиренсом. Для преодоления эскарпов и вертикальных стенок поднимают ось направляющего колеса до 0,8–1,0 м над грунтом, не допускают, чтобы нос корпуса выступал перед наклонной ветвью гусеницы и направляющим колесом. Для улучшения характеристик плавности хода полный ход опорных катков увеличивают до 300 мм и более, используют рессоры с прогрессивными характеристиками, имеющими на малых ходах опорных катков незначительную жесткость, возрастающую на больших ходах, устанавливают мощные амортизаторы.

Поворотливость гусеничных машин может зависеть от отношения L/B (B — ширина колеи танка, представляет собой расстояние между центрами гусеничных лент). Чем меньше это отношение, тем лучше поворотливость танка в тяжелых условиях. Для современных танков L/B = 1,6–1,8.

Одной из основных задач при проектировании танка является повышение эффективности боевой работы экипажа. Путь решения этой задачи — рациональное построение рабочих мест, оптимизация деятельности операторов, выбор оптимального уровня автоматизации систем управ/гения, улучшение параметров рабочей среды обитаемых отделений. Известно, что иногда в результате недостаточного учета инженерно-психологических факторов при создании и эксплуатации средств вооружения и военной техники эффективность ТТХ реализуется на 50–70 %.

При проектировании рабочих мест членов экипажа большое внимание уделяется их пространственной организации, призванной оптимизировать зону профессиональной деятельности, обеспечить рабочую зону- в соответствии со спецификой выполняемых операций. Причем необходимо учитывать, что чем дальше центр масс от точки опоры тела, тем сильнее напряжение мышц и тем быстрее наступает утомление. Необходимо обеспечить требуемую досягаемость и обзорность, а также условия для кратковременного и длительного отдыха.
