Фюзеляж типа полумонокок имел цельнометаллическую конструкцию из алюминиевых и магниевых сплавов. Для удобства загрузки и выгрузки по правому борту находилась сдвижная дверь. После первых лётных испытаний сзади фюзеляжа под хвостовой балкой установили ребро-кронштейн. Оно повышало жёсткость и прочность балки, а также улучшало аэродинамику вертолёта.

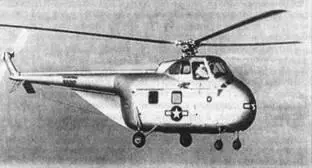

Первый прототип YH-19

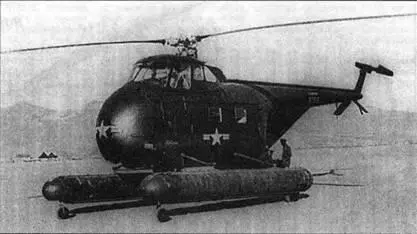

«Шпионский» YH-19A, принадлежащий ЦРУ (Корея)

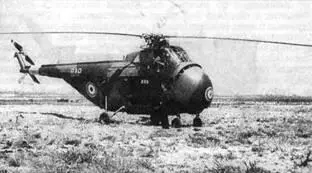

S-55, принадлежащий ВВС Франции

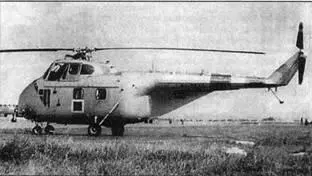

H-19B, поставленный в Турцию

Четырёхстоечное шасси обеспечивало отличную устойчивость машины на стоянке, что важно при палубном базировании.

Втулка несущего трёхлопастного винта выполнялась с совмещёнными вертикальными и горизонтальными шарнирами. Лопасти имели новаторскую конструкцию с D-образным прессованным алюминиевым лонжероном. К лонжерону пристыковывалась законцовка с обшивкой из лёгкого сплава и сотовым заполнителем из фольги. Эта конструкция стала классической для вертолётов второго поколения, и ее продолжают использовать до настоящего времени.

Для контроля над возможным разрушением лопасти применили оригинальную систему с избыточным давлением внутри герметичного лонжерона. При появлении усталостной трещины давление падало, и на комле лопасти выскакивал ярко-красный «солдатик» – сигнал экипажу о грозящей опасности.

Лопасти могли складываться назад для снижения габаритов при перевозке и базировании на кораблях.

Из-за больших размеров вертолёта и значительных нагрузок на органы управления, на S-55 установили четырёхканальное бустерное управление, предварительно отработанное на вертолёте S-51.

Первый вертолёт получил, кроме фирменного обозначения S-55, ещё и военный опытный индекс YH-19A. Впервые эта машина поднялась в воздух 10 ноября 1949 г. На вертолете стоял 600-сильный двигатель воздушного охлаждения Пратт-Уитни (Pratt-Whitney) R-1340, который использовали на тренировочном самолёте «Тексан» («Техаn»).

R-1340 стал первым в гамме моторов, установленных впоследствии на серийных S-55. Благодаря удачной компоновке замена двигателя происходила очень просто и, по заверениям конструкторов фирмы, не превышала двух часов. Баки ёмкостью 720 литров под полом грузового отсека обеспечивали новой машине дальность, о которой до тех пор вертолётчики могли лишь мечтать – более 500 км.

Вертолёт с высокими летно-техническими характеристиками вызывал повышенный интерес, и ЦРУ, не дожидаясь серийного выпуска, затребовало один из опытных YH-19A. Покрашенный в «шпионский» чёрный цвет, этот вертолёт срочно направили в Корею, где он совершил ряд тайных полётов и доставлял диверсантов на территорию, контролируемую северянами.

Начальную партию из пятидесяти серийных Н-19А с доработанным хвостовым оперением ВВС США заказали в 1951 г. На первых машинах предусматривался стабилизатор с изменяемым углом установки. Но во время испытаний таку ю схему посчитали излишней и остановились на фиксированном перевёрнутом V-образном стабилизаторе.

Далее последовала модификация Н-19В с мотором Райт (Wright) R-1300-3 мощностью 700 л.с. Выпустили двести семьдесят экземпляров Н-19В, отличавшихся также небольшим наклоном хвостовой балки вниз (для снижения вероятности столкновения балки с несущим винтом) и новым рулевым винтом меньшего диаметра с лопастями большей хорды.

Серьезнейшей проверкой для новой машины Игоря Сикорского стала Корея. В марте 1951 г. 3-я авиационная спасательная эскадрилья на базе в Вольми-До получила два опытных вертолета YH-19A. Вскоре туда же начали прибывать серийные Н-19А и Н-19В, а в 1952 г. вертолеты поставили нескольким поисковым эскадрильям.

Поисково-спасательный вариант SH-19B был оснащен лебёдкой над грузовой дверью, позволяющей поднимать людей из воды и других труднодоступных мест. Для сбитых лётчиков вертолёты стали настоящими «ангелами-хранителями», спускавшимися с небес в тот момент, когда в голову уже приходили мысли о северокорейском плене. Так, лучший американский ас времен корейской войны капитан Джозеф Макконелл, сбитый русским пилотом Семёном Федорцом 12 апреля 1952 г., своим спасением из моря после катапультирования обязан вертолету, созданному другим русским человеком – конструктором Игорем Сикорским.

Случались у лётчиков винтокрылых машин необычные задания. Летом 1952 г. экипаж вертолета Н-19А в составе Джозефа Купера и Расселла Виннегара (581-я вспомогательная эскадрилья), ночью перелетел на вражескую территорию и вывез по частям разбитый истребитель МиГ-15.

Вслед за военно-воздушными силами иметь вертолёты пожелала армия США. В 1952 г. были закуплены семьдесят два Н-19С и триста тридцать восемь Н-19D, которые соответствовали вариантам для ВВС – вертолетам Н-19А и Н-19В.

Винтокрылые машины с надписью «Армия США» на борту появились в Корее в марте 1953 г. Их сразу привлекли для снабжения по воздуху окружённых противником частей Первой пехотной дивизии. В следующем месяце, всего за два дня «рабочие лошадки» 6-го транспортного полка перебросили более 15 тонн различного вооружения для Восьмой армии. Подобная демонстрация отличной работоспособности и высокой эффективности летательных аппаратов впечатляла.

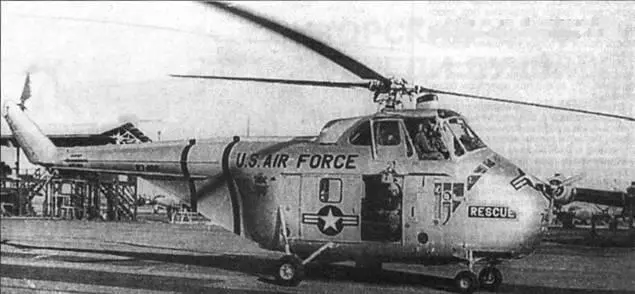

Н-19В из 31-й спасательной эскадрильи США. База Кларк-Филд, Филиппины, 1955 г.

Спасательный H04S-3G из Береговой охраны США

Летом 1953 г. армейские машины из 6-го и 13-го полков стали «воздушными извозчиками», участвуя в операции «Литтл Свитч» («Little Switch») по вывозу своих пленных после окончания боевых действий.

Морская пехота США лидировала среди других родов войск, получивших на вооружение винтокрылые машины. Ещё в феврале 1948 г. на базе опытной эскадрильи НМХ-1 в Куонтико появились два вертолёта H03S-1 (S-51). Нагрузка этой лёгкой машины предполагала либо двух солдат с полной выкладкой, либо двух раненых на подвешиваемых снаружи носилках. Естественно, что после введения в строй вместительного S-55 командование морской пехоты немедленно запросило новые вертолёты. В августе 1950 г. последовал заказ на первые шестьдесят HRS-1 (в каждом роде войск США S- 55 получил своё обозначение). Идентичные вертолетам Н-19А, они отличались лишь протектированными топливными баками.
