Авиация и космонавтика 2002 05-06

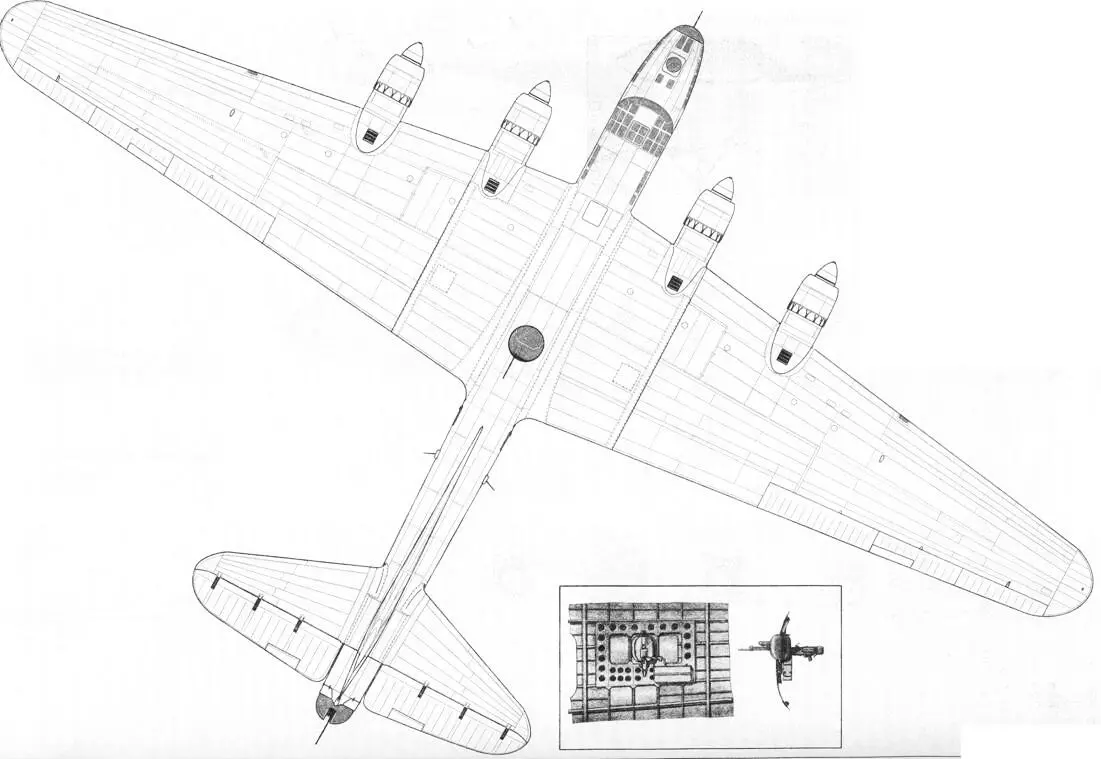

Проект бомбардировщика

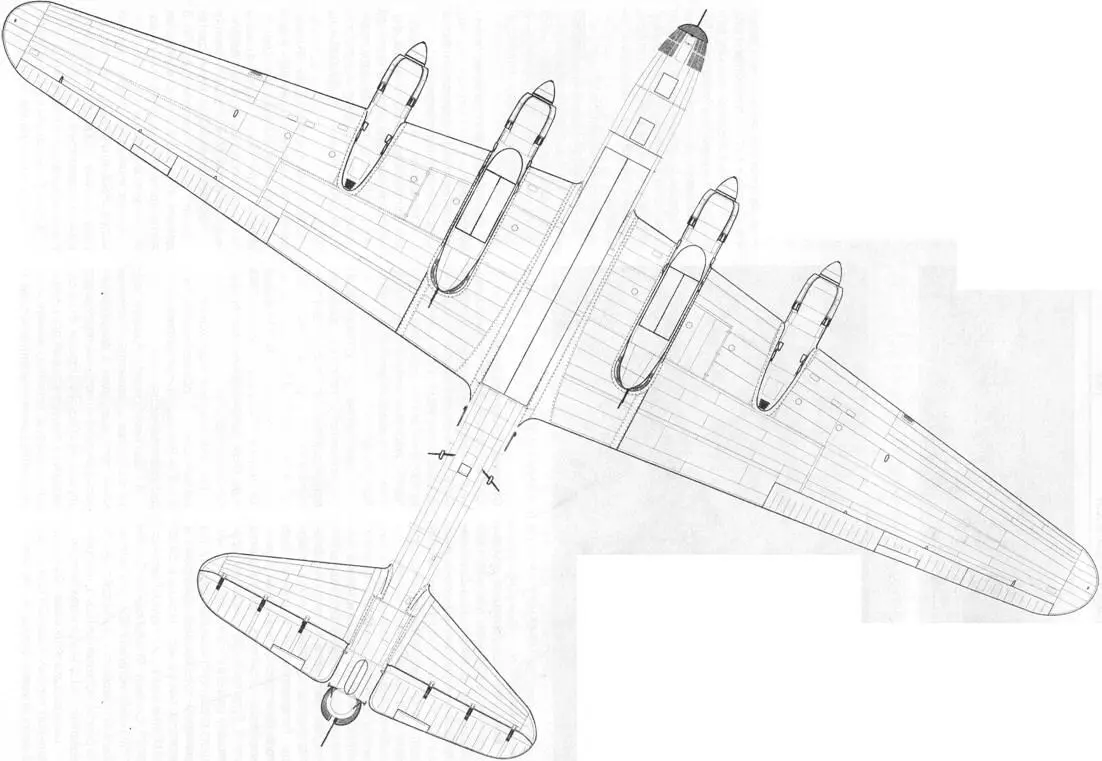

Проект бомбардировщика

Варианты бомбовой нагрузки самолета

Проект бомбардировщика

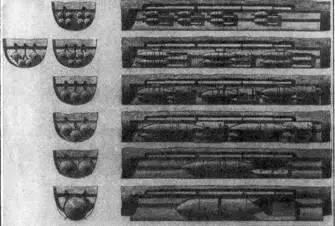

Варианты загрузки бомбоотсека

Подвеска бомбы ФАБ-5000

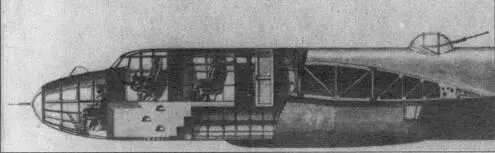

Компоновка носовой части фюзеляжа самолета "Т"

Макет носовой части фюзеляжа самолета "Т"

Все получилось совсем по другому сценарию: работы по самолету "64" столкнулись с тяжело разрешимыми проблемами, связанными с оснащением новой машины современным оборудованием и вооружением, мясищевские проекты не вышли из эмбрионального состояния. В результате, к моменту окончания "горячей" Второй мировой войны и начала "холодной", наша авиация оставалась без современного четырехмоторного бомбардировщика. Начались поиски выхода. Приблизительно в начале 1945 года были даже предложения реанимировать серийное производство Пе-8, судя по всему в модернизированном варианте, но это предложение было отвергнуто в самом начале. Под влиянием предложений авиапрома и военных (например, письмо в НКАП В.М.Мясищева и "представления" В-29 Сталину Головановым) Сталин принимает историческое для нашей авиации решение – копировать В-29 на основе нескольких машин, интернированных СССР на Дальнем Востоке.

Уже через два года, в мае 1947 года, взлетает первый серийный Б-4 (Ту-4), советская копия-аналог В-29. Фраза Сталина, сказанная после доклада Голованова по В-29:"Все наши воевавшие самолеты – под пресс, а строить В-29", приняла реальное воплощение. Все это произойдет после войны. Ну а в середине войны решение по глубокой модернизации Пе-8 имело вполне реальную подоплеку и некоторый резон.

Проектирование и постройка модифицированного тяжелого дальнего бомбардировщика Пе-8 с увеличенной бомбовой нагрузкой, с двигателя- ями АШ-82ФН ТК-3 были заданы в соответствии с приказом НКАП № 619 от 18 октября 1943 года. К началу 1944 года были выполнены первые проработки по теме.

По самолету был подготовлен эскизный проект. По сравнению с серийным Пе-8 проект предусматривал следующие изменения:

1.Новую компоновку передней части фюзеляжа с целью расположения обоих летчиков рядом, с одновременным выносом их кабины вперед для улучшения обзора в стороны. Этим создавались лучшие условия для совместной работы летчиков, значительно упрощались монтаж управления самолетом и моторами, сокращалось количество приборов и некоторого оборудования. В связи с выносом летчиков вперед, изменялась также кабина штурманов. Сокращалась ее длина, штурманы были приближены к носу самолета, что значительно улучшило обзор. В носу фюзеляжа был установлен крупнокалиберный пулемет 12,7 мм на шаровой опоре, с конусом обстрела в 60 градусов, обслуживаемый помощником штурмана.

2.Увеличение длины бомбового отсека до размеров, обеспечивающих размещение: 1 бомбы ФАБ-5000, 2 бомб ФАБ-2000, 6 бомб ФАБ-1000, 9 бомб ФАБ-500, 16 бомб ФАБ-250, 32 бомб ФАБ-100.

Увеличение емкости бомбового отсека достигалось за счет удлинения его вперед и в сторону хвостовой части фюзеляжа, с добавлением соответствующего количества балок с бомбодержателями.

В связи с этим изменялось место радиста, его разместили позади первого пилота, рядом с бортмехаником.

3.Улучшение аэродинамики самолета за счет:

а) уменьшения миделя фюзеляжа;

б) уменьшения миделя туннелей водорадиаторов и обтекателей шасси;

в) полного убирания шасси и хвостового колеса;

г) понижения уровня спинной турели;

д) потайной клепки по всему планеру самолета;

е) герметизации планера (не путать с герметическим фюзеляжем).

4.Увеличение прочности лонжеронов центроплана, консолей крыла, фюзеляжа и шасси из расчета полетной массы 37500 кг, что позволяло перевозить вдвое большое количество бомб по сравнению с Пе-8 (4000 кг на 5000 км).

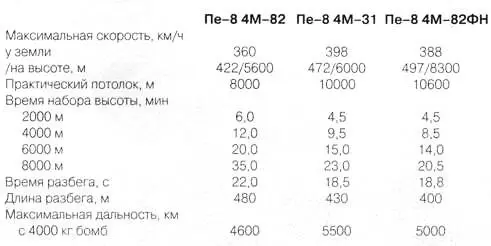

При проектировании ОКБ закладывалось на использование двух типов двигателей: бензиновых с непосредственным впрыском типа АШ-82ФН с турбокомпрессором ТК-3 или дизельных двигателей М-31 (проект дальнейшего развития М-30). С этими двигателями модифицированный Пе-8 должен был обладать следующими летно-тактическими данными при полетной массе 30000 кг:

С двигателями М-31 при полетной массе 37500 кг с 1000 кг бомб, при запасе топлива 11800 кг дальность самолета равнялась 7500 кг; с 8000 кг бомб и запасом топлива 4800 кг – 2700 км. С двигателями АШ-82ФН с ТК-3 дальность при тех же бомбовых нагрузках и запасами топлива 11000 кг при полетной массе 33500 кг и 8000 кг при полетной массе 37500 кг равнялась соответственно 5300 км и 3150 км.

Подвеска бомб в зависимости от калибра могла выполняться в следующих количествах и комбинациях:

По составу и размещению оборонительное пулеметно-пушечное вооружение самолета соответствовало Пе-8 4М-82.

Проведенная модернизация, по сравнению с серийным Пе-8 4М-82 выпуска 1943 года, давала следующие преимущества:

1. При равной бомбовой нагрузке один модифицированный Пе-8 мог заменять два серийных.

2. -Размещение основной части бомб внутри фюзеляжа, а также другие улучшения аэродинамики снизили километровые расходы топлива на 10%.

3. Увеличение максимальной скорости на 13% дает возможность самолету решать ряд новых тактических задач.

4. Расположение основного экипажа впереди двигателей, помимо улучшения обзора, намного улучшало условия его работы в полете.

Макет модифицированного самолета был построен к 15 января 1944 года и представлял собой носовую часть фюзеляжа Ф-1 и среднюю фюзеляжную часть центроплана до разъема с Ф-3. На макете были отражены оборудование штурманской кабины, оборудование пилотского отсека, оборудование пульта механика, радиооборудование, рабочее место радиста, расположение балочных бомбодержателей, габариты основного бомбового отсека и люков для свето- бомб.
