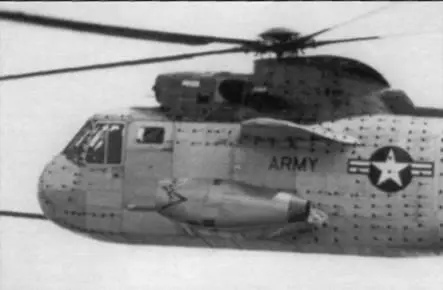

Винтокрыл S-6 IF

Пилоты фирмы "Снкорский" Бойрон Грейхем и Курт Кэннои

Фирма «Сикорский» также занималась разработкой скоростных винтокрылых аппаратов. На базе своего вертолета S-61 она создала ряд экспериментальных вертолетов и экспериментальный комбинированный вертолет (винтокрыл) S-61F, совершивший первый полет 21 мая 1965 года.

Винтокрыл S-61F отличался улучшенными обводами фюзеляжа, имел верхнерасположенное крыло размахом 9,75 м и два ГТД с тягой по 1315 кг в гондолах по бокам фюзеляжа, Предполагалось, что большую часть подъемной силы создаст крыло, а к несущему винту будет подаваться 32% мощности ГТД. При этом планировалось достижение скорости 460 км/ч.

Во время летных испытаний в июле 1965 года на винтокрыле S-61F была достигнута максимальная скорость 390 км/ч, превышающая рекорд скорости 356,3 км/ч советского винтокрыла Ка-22, но не зарегистрированная в качестве нового мирового рекорда. Летные испытания S-61F проводили известные летчики-испытатели фирмы «Сикорс-кий» Байрон Грейхем и Курт Каннон.

Экспериментальный вертолет S-6 ] F был использован также для испытаний поворотного хвостового винта, который предлагалось установить на усовершенствованном боевом винтокрыле S-66, разрабатываемом фирмой «Сикорский» по программе AAFSS (Advanced Aerial Fire Support System) для армии США. Поворотный рулевой винт, установленный на конце хвостовой балки, должен был использоваться как рулевой винт при взлете и посадке и при малых скоростях полета. Затем он должен поворачиваться на 90° и использоваться как толкающий воздушный винт, обеспечивая крейсерскую скорость 370 км/ч и максимальную до 460 км/ч.

Проекту винтокрыла S-66 армия предпочла проект боевого винтокрыла фирмы сПокхид» АН-56 «Шайен», Однако его доводка сопровождалась некоторыми трудностями, определявшимися технической сложностью скоростных винтокрылов, поэтому было принято решение снова вернуться к проектам скоростных вертолетов.

Фирма «Сикорский» в оперативном порядке на базе своего проверенного вертолета S-61 разработала проект скоростного вертопета S-67, на которое в 1970 году были установлены мировые рекорды скорости. Экспериментальный боевой S-67 имел более мощные ГТД по 1500 л.с, такую же силовую установку, как S-61, и такую же несущую систему с пятилопастными несущим и рулевым винтами; лопасти несущего винта имели стреловидные законцовки с тонкими скоростными профилями. У вертолета были хорошо обтекаемый узкий фюзеляж с двухместной кабиной и большое вертикальное оперение. S-67 имел крыло размахом 8,3 м с площадью 6 м:› и большой управляемый стабилизатор. Главные опоры шасси убирались в боковые обтекатели.

Было построено два экспериментальных вертолета S-67. Один из них совершил первый полет в августе 1970 года. Уже 14 декабря того же года на нем был установлен мировой рекорд скорости на базе 3 км - 348,971 км/ч. Через 5 дней, 19 декабря, - рекорд скорости на базе 15-25 км - 355,485 км/ч (всего на 5 км/ч он превысил рекорд французского вертолета «Супер Фрелон», установленный в 1963 году). Вертолет пилотировали ведущие летчики фирмы Байрон Грейхем и Курт Кэн-нон. В последующих испытаниях в пологом планировании под углом 5° вертолет достиг скорости 385 км/ч, а потом и 407 км/ч. Однако результаты этих полетов не оформлялись как рекорды.

На вертолете S-67 демонстрировалось выполнение фигур высшего пилотажа, в том числе петель Нестерова. Вход в петлю начинался при скорости 319 км/ч на высоте 600 м. в верхней точке петли скорость вертолета падала до 92 км/ч, а при переходе к горизонтальному полету возрастала до 315 км/ч. Движение вертолета при выполнении петли производилось по окружности радиусом всего 125 м, что приводило к высоким перегрузкам при выходе из петли, максимальная зарегистрированная перегрузка равнялась 4 д. Летчики выполнили также пять бочек на высоте 415 м при скорости полета от 260 до 210 км/ч. Однако в 1974 году во время демонстрации бочки на авиационно-космической выставке в Фарнборо из-за потери мощности и неисправности в управлении вертолет, столкнувшись с землей, потерпел катастрофу. Оба пилота погибли.

Экспериментальный боевой вертолет S-67

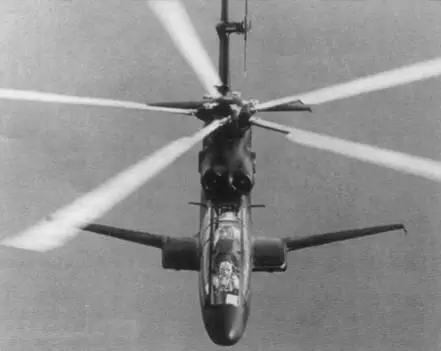

Экспериментальный боевой вертолет S-67 выполняет петлю Нестерова

В 1974 году второй S-67 был модифицирован, на нем установили вентилятор в кольцевом канале вертикального оперения вместо рулевого винта, и вертолет успешно прошел летные испытания. Однако дальнейшая доводка машины была прекращена в связи с началом разработки в 1971 году экспериментального скоростного винтокрылого аппарата S-72. На нем предполагалось достичь скорости полета 555 км/ч. Разработка летательного аппарата шла в соответствии с программой RSRA (Rotor System Research Aircraft), которая финансировалась NASA и ставила своей целью исследования различных типов несущих винтов.

Первый экспериментальный аппарат S-72, совершивший первый полет в октябре 1976 года, имел фюзеляж, как у вертолетов S-67, но с более широкой кабиной. Он был предназначен для испытания несущего винта, силовой установки и систем аппарата, Второй 3-72 впервые поднялся в воздух 10 апреля 1978 года в летном центре NASA. Винтокрыл имел два ГТД мощностью по 1400 л.с каждый, большое низкорасположенное крыло размахом 13,75 м и площадью 34,4 м'', над которым по бокам фюзеляжа были установлены два ТРД тягой по 4200 кг и стабилизатор с рулями высоты. На винтокрыле впервые применили систему катапультирования, позволяющую экипажу покидать летательный аппарат в случае необходимости.

С 1982 года фирма «Сикорский» по контракту стоимостью $100 млн., заключенному с NASA, начала разработку концепции Х-образного крыла. При взлете оно должно было вращаться, как четырехлопастный несущий винт, а при переходе к горизонтальному полету останавливаться, превращаясь в крыло.

Специалистами NASA были проведены обширные исследования моделей винтокрылых аппаратов с вращающимся и останавливающимся винтом-крылом в аэродинамических трубах. Летные исследования решено было провести на втором экспериментальном винтокрыле 5-72. Однако в процессе исследований выяснилось, что для управления таким несущим винтом необходима настолько сложная система, что это потребует не только дополнительного времени, но и дополнительного финансирования. По этой причине в конце 1987 года работы по программе были прекращены на исследовательском уровне.
