Если исключить воздухозаборники и ряд более мелких отличий, создается впечатление, что E/F представляет собой масштабно увеличенный C/D. Согласно заявлениям представителей фирмы Боинг, конструкция "Супер Хорнета" обновилась на 90%. Планер был радикально перепроектирован с целью снижения его массы. Использование КМ возросло вдвое, конструкции из композитов составляют 22% массы планера, причем применяется более жесткий и прочный материал IM7/977-3; в то же время применение алюминиевых сплавов снизилось с 50% в конструкции F/A-18C/D до 29% у F/A-I8E/F. Из алюминия изготовлены носовая часть фюзеляжа, наплывы крыла и элероны; из КМ - центральная и хвостовая части фюзеляжа, кили, крыло и стабилизатор. Силовой шпангоут с узлами крепления крыльев на F/A-18C/ D изготавливался из алюминиевого сплава. По опыту эксплуатации самолетов этих модификаций прочность узлов крепления признана недостаточной. На F/A-18E/F шпангоут выполнен из титана. Недостаточной признана также и прочность опор шасси "Хорнета", па "Супер Хорнете" стойки опор выполнены из стального сплава Аэрмет 100 вместо сплава ЗООМ. Сплав Аэрмет 100 имеет большую прочность и впервые используется в авиационных конструкциях.

Благодаря усилению опор шасси в частности и конструкции самолета в целом, модернизированный истребитель-бомбардировщик имеет максимальную посадочную массу на 4100 кг большую, чем F/A-18C/D. Самолеты варианта C/D могут садиться на авианосец, имея на подвесках вооружение массой не более 700 кг, в то время как K/F может нести до 2200 кг, что позволяет ему при необходимости совершить посадку с двумя 900-кг перспективными управляемыми бомбами JSOW.

На F/A-18E/F удалось резко уменьшить количество конструкционных узлов, сократить время и стоимость обработки и сборки отдельных агрегатов и планера в целом за счет применения крупногабаритных деталей. Конструкция модели C/D состоит из 14100 узлов, а конструкция E/F - только из 8100; более чем вдвое уменьшилось количество узлов крыла и хвостового оперения, силовой шпангоут носовой части фюзеляжа сделан моноблочным вместо сборного, состоящего из 90 деталей, применямого на F/A-18C/D;

втрое уменьшено количество деталей в конструкции наплывов крыла. Крыло имеет на один лонжерон меньше, меньше стало и нервюр.

Процесс "облегчения" конструкции протекал весьма успешно. Так, при заданной по спецификации массе пустого самолета, предъявляемого к летным испытаниям, в 13860 кг, первый опытный F/A-18E/F имел фактическую массу на 450 кг меньшую - достаточно редкий в истории авиации случай.

На "Супер Хорнете" установлены два двигателя Дженерал Электрик F414, разработанные на основе применявшихся на F/A-18 двухконтурных ТРД F404. В какой-то мере F414 представляет собой увеличенный F404, вместе с тем в его конструкции использованы решения, опробированные на перспективном двигателе Дженерал Электрик YF120, предназначенном для установки на истребители, и ТРДД F412, разрабатывавшемся для малозаметного ударного самолета А-12. Мощность ТРДДФ F414 увеличена на 35% по отношению к двигателю F404-400, применявшемуся на истребителях-бомбардировщиках F/A-18А/В, и на 25%, чем у ТРДД F404-402 самолетов F/A-18C/D. Форсажная камера двигателя практически без изменений заимствована от YF-120, сопла - от F404. Управление двигателями осуществляется с помощью двухканаль-ной цифровой системы управления FADEC.

Совершенствование истребителей в последние годы направлено прежде всего на модернизацию БРЭО. Однако в случае F/A-18E/F американцы пошли особым путем. Не экономя на доработках планера и двигателей, они решили сократить расходы на модернизацию бортовой электроники. Радикальное обновление БРЭО будет проводиться поэтапно начиная с 2005 г. на "Супер Хористах", уже находящихся на вооружении. Программное обеспечение систем F/A-18E/F на 90% аналогично программам, используемым на F/A-18C/D. Показательно, что в наибольшей степени изменилось программное обеспечение системы управления полетом (только на 67% идентично установленному на F/ A-18C/D). Начиная с 1994 г. на самолетах F/A-18C/D начали ставить РЛС APG-73 - усовершенствованный вариант РЛС APG-65. Обе станции имеют одинаковые антенны с механическим сканированием, однако на РЛС APG-73 установлен приемный модуль, допускающий работу с антенной, имеющей электронное сканирование. В перспективе предусмотрено оснащение РЛС такой антенной. Кроме того, в системе обработки сигналов модернизированной станции используется процессор с более высоким быстродействием и увеличен объем памяти.-

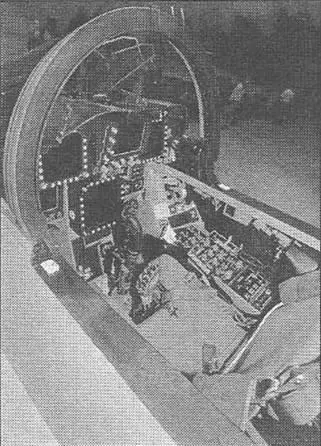

Новая кабина "Супер Хорнета"

В духе последней авиационной моды внесены изменения в приборное оборудование кабины. В верхней центральной части приборной доски вместо электромеханических индикаторов с ленточными шкалами установлен монохромный многофункциональный индикатор на жидких кристаллах размером 75x130 мм. На него выводится изображение от РЛС или инфракрасных систем ночного видения и данные о работе навигационной системы, системы опознавания "свой-чужой", радиосвязного оборудования и аппаратуры РЭБ. Боковые квадратные 130-мм многофункциональные индикаторы идентичны установленным в кабине F/A-18C/D, средний же квадратный индикатор заменен на более крупный - размером 160x160 мм - цветной жидкокристаллический дисплей, который используется для отображения карты местности. Кроме того, вместо сегментированного индикатора, отображающего работу двигательной установки и расход топлива, установлен программируемый монохромный жидкокристаллический дисплей размером 75x130 мм. Информация на нем представляется в графическом, а не в цифровом, как ранее, виде.

Начиная с 2001 г. вместо подвесной И К системы обзора передней полусферы AAS-38 "Найт Хоук" на F/A- 18E/F будет использоваться перспективный контейнер ATFLIR. Планируется обновить и систему РЭБ; в перспективе F/ A-18E/F получит интегрированный оборонительный комплекс РЭБ 1DECM (Integrated Defensive Counlermesures). Система РЭБ включает приемник ALR-67(V)3, предупреждающий об электромагнитном излучении, подсистему постановки помех ALQ-214 и буксируемую ложную цель ALE-55. Устройства ALQ-214 и ALE-55 в настоящее время находятся в стадии разработки; до принятия их на вооружение самолеты F/A-I8E/F будут оснащаться буксируемыми ложными целями AN/ALE-50. Шесть блоков AN/ALE47 с одноразовыми ИК ловушками (по 20 ловушек в блоке) смонтированы на нижней поверхности фюзеляжа, между гондолами двигателей (на F/A-I8C/D устанавливаются четыре таких блока).
