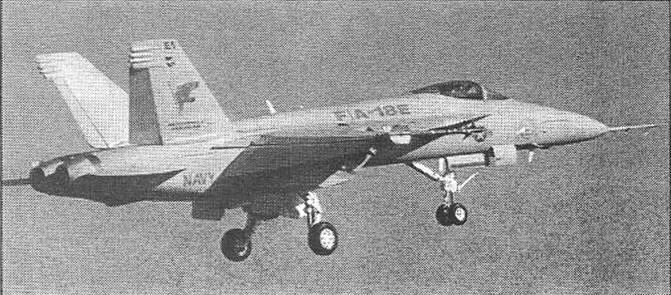

Первыи взлет первого F-I8E

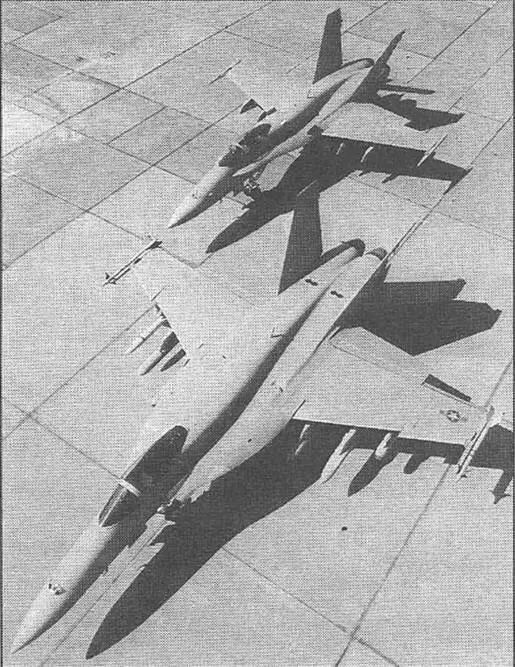

На переднем плане F/ А-18Е, на заднем - F/A-I8C

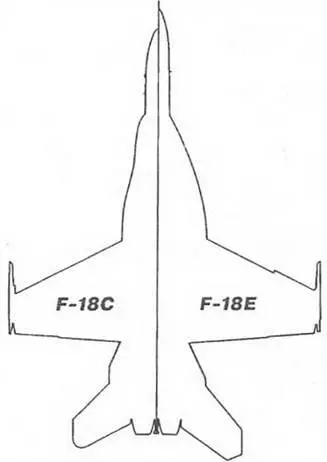

Сравнение силуэтов F-18C и F-I8E

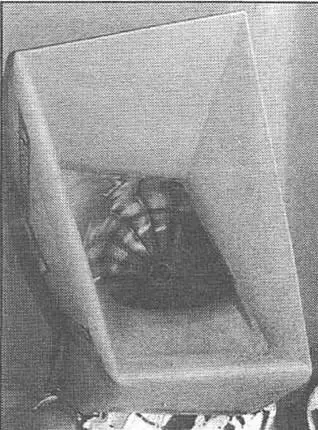

Воздухозаборник FlA-I8E

Появление F/A-18E/F позволит ВМС уменьшить разнотипность парка палубных самолетов. Предусматривается в первой четверти XXI века все палубные авиакрылья (многоцелевое, ударное средней и ударное большой дальности) привести к новому типовому составу: одна истребительная эскадрилья VF (самолеты JSF). гри -истребител ьно-бомбардировочных VFA (самолеты F/ A-18E/F и одна -самолетов обеспечения, а также самолеты ДРЛО. Всего - 70 самолетов, из них 38 -многоцелевые истребители "Супер Хорист", которые будут находиться на вооружении по крайней мере до 2020 г.

Площадь крыла F/A-18E/F увеличена на 25% (до 46 м2), в результате, несмотря на рост массы самолета, удалось уменьшить скорость сваливания, а посадочная скорость уменьшилась на 18 км/ч. Больший размах крыла позволил установить два дополнительных подкрыльевых пилона для подвески вооружения. Общая масса полезной нагрузки, размещенной на шести подкрыльевых и трех подфюзеляж-ных узлах подвески, составляет 8050 кг (увеличена на 20% по сравнению с вариантом C/D). Новое, более толстое и жесткое крыло выполнено с использованием геометрического уступа на передней кромке. Подобное крыло имел F/A-18 А/В, но на модели C/D применялось крыло без уступа. Площадь горизонтального оперения увеличена на 36% и составляет 11,16 м2. Площадь вертикального оперения - на 15% (5,58 м2). Конструкция килей отличается большей (на 54%) площадью рулей направления, углы отклонения рулей увеличены с 30° до 40°. Возросла и площадь наплывов крыла.

Увеличение массы и размеров планера привело к увеличению моментов инерции "Супер Хорнета" относительно всех трех осей, поэтому дабы сохранить маневренность истребителя-бомбардировщика на уровне F/A-I8C/D, разработчики увеличили скорость отклонения всех управляющих поверхностей, для чего давление рабочей жидкости в гидросистеме повышено с 210 до 350 кг/см2. В целях улучшения устойчивости и управляемости самолета на больших углах атаки в наплывах корневых частей крыла сделаны отверстия для перпуска воздушного потока.

Отверстия автоматически открываются при достижении заданного угла атаки. Результаты испытаний в аэродинамических трубах говорили о том, что вихрь, перетекающий с нижней поверхности на верхнюю, существенно увеличивает эффективность вертикального оперения при полете на малых скоростях и больших углах атаки, уменьшая бафтинг. Однако летные испытания показали, что результаты продувок оказались излишне оптимистичными, и на серийных F/ A-I8E/F сквозных "дыр" в наплывах, очевидно, не будет. В то же время верхние отклоняемые поверхности - спой-леры, закрывающие отверстия в наплывах, останутся и будут выполнять функции воздушных тормозов, поскольку в целях снижения массы планера на "Супер Хорнете" отказались от воздушного тормоза большой площади, который располагался на предыдущих вариантах F/A-I8 между килями. Кроме того, спойлеры используются для генерации вихрей и повышения эффективности управления по тангажу на больших углах атаки. Большие, примерно на 25%, размеры F/A-18E/F по сравнению с предшествующими вариантами F/A-I8 про-ликтовапы стремлением увеличить радиус действия самолета и массу его полезной нагрузки. За счет увеличения внутренних объемов планера вместимость топливных баков "Супер Хорнета" на 33% выше, чем у "Хорнета". Кроме того, благодаря более высоким опорам шасси, стало возможным подвешивать на центральный подфюзеляж-ный пилон топливный бак емкостью 1800 л, в то время как на F/A-18C/D используются подфюзеляжные подвесные баки емкостью 1250 л. Общая масса топлива F-I8E/F с пятью подвесными баками составляет 14 т, что позволяет использовать его в качестве самолета-заправщика вместо КА-6. Крыльевые топливные баки заполнены пороп-ластом с пониженной плотностью (по сравнению с заполнителем, применявшемся на предыдущих "Хорнетах"), что способствует уменьшению утечки топлива через пробоины в баках.

В результате увеличения запаса топлива увеличился радиус действия "Супер Хорнета" - один из критических параметров самолета корабельного базирования. При эскортировании ударных самолетов радиус F/A-18E/F больше, чем радиус действия F/A-18C/D на 26%, и составляет 780 км. При использовании самолета для ударов по наземным целям (вариант подвески - три ПТБ и четыре 450-кг бомбы) его радиус действия возрос до 940 км (на 38% против F/A-18C) в случае использования профиля полета большая - малая - малая высота; при полете только на средних и больших высотах его радиус увеличивается до 1 180 км (возрастает на 35%).

Серьезной модернизации подверглась система управления полетом. На F/A-18E/F используется цифровая электродистанционная САУ с четырехкратным резервированием, разработанная фирмой Локхид-Мартин; от резервной механической системы, установленной на модели C/D, полностью отказались, тросовая проводка сохранилась только в механизме выпуска посадочного гака. Использование полностью электронной системы управления позволило уменьшить запас статической устойчивости, удержать маневренные характеристики на уровне меньших по массе и габаритам F/A-I8 предыдущих вариантов. Новая ЭДСУ вкупе с аэродинамическими улучшениями позволяет F/A-18E/ F маневрировать с углами атаки 40°. В случае отказов или повреждений элементов системы управления или поверхностей управления ЭДСУ "переконфигурируется" без вмешательства летчика для компенсации неисправных узлов. Так, при повреждении одного из управляемых стабилизаторов, они без вмешательства пилота устанавливаются в нейтральное положение, а управление по тангажу осуществляется с помощью других аэродинамических поверхностей. Более сложная ЭДСУ потребляет большую мощность, поэтому количество источников электроэнергии пришлось увеличить с трех на C/D до девяти на E/F.

Наиболее бросающимся в глаза внешним отличием "Супер Хорнета" от просто "Хорнета" являются прямоугольные воздухозаборники, имеющие большую площадь сечения по сравнению с полукруглыми воздухозаборниками F/ A-18C/D. Применение новых воздухозаборников вызвано установкой на самолет новых двигателей, для работы которых требуется большее количество кислорода. Воздухозаборники данного типа также позволяют расширить допустимый диапазон углов атаки. Ковшовые воздухозаборники дают более сильное отражение электромагнитного излучения РЛС, однако представители ВМС и фирмы Боинг считают, что в данном случае снижение радиолокационной сигнатуры - не главное, отмечая в то же время, что ромбоидальное сечение воздушного канала уменьшает отражение электромагнитных волн. Кроме того, сам канал несколько искривлен в двух плоскостях - присутствует намек на S-образность, характерную для воздушных каналов малозаметных самолетов -а в самом канале перед лопатками компрессора размещены радиальные пластины, рассеивающие излучение, отраженное компрессором. Уменьшению ЭПР самолета в целом способствует применение поглощающих покрытий в обшивке воздухозаборников, их каналов и передней части фюзеляжа, а также пилообразные края створок ниш основных опор шасси и золотое напыление фонаря кабины. Можно считать, что на F/A-18E/F разработчики постарались в максимальной степени внедрить элементы технологии "стеле" при минимальных изменениях конструкции самолета, причем главный упор делался на снижение радиолокационной за-метности в передней полусфере. В результате этих усовершенствований ЭПР "Супер Хорнета" даже уменьшилась по сравнению с F/A-18C/D, хотя размеры планера значительно возросли.
