На варианте для ВВС Пакистана предполагается установить катапультное кресло Мартин-Бейкер МкЛО*

Оборудование. Истребитель для китайских ВВС оснащен импульсно-доплеровской многофункциональной БРЛС «Супер Комар» российской разработки, однако ожидается, что ВВС Пакистана примут решение о комплектовании своих истребителей БРЭО и вооружением самостоятельно, пакистанский вариант FC-1, возможно, будет оснащен шиной данных MIL/ATD-1553.

Вооружение включает 23-мм двухствольную пушку (китайский вариант пушки ГШ-23). Под крылом имеются четыре узла внешней подвески, кроме того, на концах крыла установлены направляющие для ракет класса воздух - воздух малой дальности. Еще один узел внешней подвески находится под фюзеляжем* Самолет предполагается оснастить ракетами класса воздух - воздух PL-7/PL-10 китайского производства.

Многоцелевой истребитель

Экипаж 1 чел.

Истребитель четвертого поколения, создающийся в ОКБ авиационного завода САС в Шеньду F-10 при технической помощи Израиля и содействии России»

Реализация программы, общая стоимость которой оценивается в 5 млрд. долл., началась в середине 1980-х годов. Первый опытный самолет, строится на авиазаводе в Шеньду. Ожидается, что серийное производство нового истребителя начнется в 2003 г. Потребность ВВС Китая в самолете J-10 оценивается в 300 единиц

Информация об участии в программе J-10 израильской фирмы IAI вызвала резкий протест правительства США. По мнению американцев, программа самолета «Лави», который считается прототипом истребителя J-10, в значительной степени финансировалась США, поэтому передача технологии этого самолета Китаю без санкции госдепартамента недопустима.

Сообщалось, что в конце 1980-х годов около 20 израильских авиационных специалистов фирмы IAI были направлены в Китай на авиационный завод в Шеньду, где велись работы над новым самолетом. Израильское участие в программе J-10 оценивается в 500 млн, долл.

Массы, кг: нормальная взлетная 10 000-15 000.

Силовая установка. Самолет оснащен российским ТРДДФ АЛ-31Ф (1 х 12 500 кгс). Предполагается, что этот двигатель, устанавливающийся также на истребителях Су-27 (26 самолетов этого типа уже имеются в составе ВВС Китая и еще 24 заказаны), будет строиться в КНР по российской лицензии.

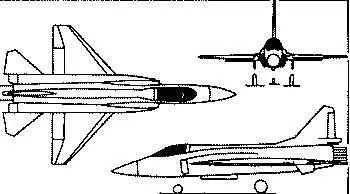

Особенности конструкции Компоновка самолета J-10 близка компоновке истребителя IAI «Лави». Самолет выполнен по схеме «утка», имеет трапециевидное крыло с корневым наплывом (как перед, так и за крылом) и ПГО. Оперение однокилевое (на некоторых изображениях самолет имеет развитый подфюзеляжный киль по типу МиГ-23). Воздухозаборник подфюзеляжный нерегулируемый. Имеется ЭДСУ.

Оборудование. Планируется установить на истребитель российскую импульсно-доплеровскую БРЛС «Жемчуг», разработанную НПО «Фазотрон». Станция создана на базе БРЛС «Жук», по сравнению с которой имеет несколько большую дальность обнаружения воздушных целей. В качестве альтернативного варианта называется израильская БРЛС, созданная для истребителя «Лави».

Истребитель - бомбардировщик

Экипаж 1 чел.

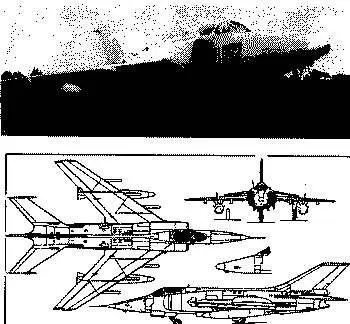

Глубокая модернизация истребителя МиГ-19, выпускавшегося в Китае по советской лицензии под названием J-6.

Проектирование самолета, оптимизированного для нанесения ударов по наземным целям, началось в августе 1958 г. в ОКБ завода в Шэньяне с*широким привлечением студентов авиационного института. В дальнейшем программа была передана в ОКБ завода в Нанчанге. Постройка первого опытного самолета практически была завершена в 1961 г., однако экономическая обстановка и политическая нестабильность в Китае привели к приостановке работ, которые удалось возобновить лишь в 1963 г. Первый полет опытного самолета состоялся 4 июня 1965 г. Серийный выпуск истребителя-бомбардировщика начался в конце 1969 г., в период наибольшего обостроения советско-китайских отношений. Поставка в строевые части началась в 1970 г. (в первую очередь новые самолеты получили авиационные полки, расположенные в северных районах Китая). Q-5 имел небольшой (длиной 4 м) грузо-отсек, способный вмещать одну бомбу массой 500 кг или две бомбы по 250 кг (подобная конструкция свидетельствует о стремлении приспособить самолет в первую очередь для доставки тактического ядерного оружия).

В 1975 г. начались работы по проектированию усовершенствованного истребителя -бомбардировщика Q - 51, на котором отказались от грузоотсека (очевидно, работы по созданию малогабаритных ядерных боеприпасов в Китае затянулись). В то же время был увеличен состав вооружения на внешних узлах подвески и боевой радиус действия. В дальнейшем была создана модификация Q-5IA с новым оптическим прицелом, еще более увеличенной емкостью топливных баков и системой заправки топливом под давлением. На самолете Q-5II установили усовершенствованные средства РЭП.

В ходе модернизации самолеты планируется оснас-гить БРЛС «Комар» (вариант российской станции «Копье»).

Для поставки на экспорт были созданы самолеты А-5С и А-5М. Построено около 1000 самолетов, в том числе более 100 на экспорт.

Модификации:

Q-5 - истребитель-бомбардировщик; Q-5I - истребитель-бомбардировщик; Q-5IA - истребитель-бомбардировщик; Q-5II - истребитель-бомбардировщик; А-5 С - истребитель-бомбардировщик (экспортный вариант);

А-5М - истребитель-бомбардировщик (экспортный вариант).

Размеры (А-5М). Размах крыла 9,68 м; длина самолета (со штангой ПВД) 16,26 м; высота самолета 4,51 м; площадь крыла 27,95 м2.

Массы, кг (A-5IA): максимальная взлетная 9530 (А-5М - 12 200), пустого 6494 (А-5М - 6728), топлива: во внутренних баках 2827, в ПТБ 1178.

Силовая установка. Два ТРДФ WP6 или WP6A (2 х 3250 кгс).

Летные характеристики. Максимальная скорость: 1190 км/ч на высоте 11 000 м, 1210 км/ч на уровне моря; практический потолок 15 850 м; радиус действия с максимальной нагрузкой на внешних узлах в полете по профилю: малая - малая - малая высота 400 км, большая - малая - большая высота 600 км; перегоночная дальность 2000 км; длина разбега 700-750 м; длина пробега 1060 м; максимальная эксплуатационная перегрузка 7,5.

Вооружение. Две пушки 23-2к (23 мм, 2 х 100 патронов). Нормальная бомбовая нагрузка 1000 кг, максимальная бомбовая нагрузка 2000 кг. Самолеты Q-5 последних серий, а также А-5М могут оснащаться УР воздух - воздух с ТГС PL-2B, PL-5B, АШ-9 «Сайдуиндер» или Матра R.550 «Мажик». Возможна подвеска одной тактической ядерной бомбы мощностью 5-20 кт.

Оборудование. Радиостанция метрового диапазона СТ-3, радиокомпас WL-7, радиовысотомер WG-4, авиагоризонт LTC-2, система опознавания «свой - чужой» YII-3, приемник сигналов маркерного маяка ХС-6. На экспортных самолетах А-5С и А-5М частично уста новлено западное оборудование.
