W = 1,83 корпуса; T = 4τ.
Хорошо видно, что аппаратурные затраты уменьшились: 1,47 корпуса вместо 1,83.
Задержка вроде бы осталась той же: T = 4τ. Но соединительные линии внутри комбинированной микросхемы дают меньшую задержку сигналов, чем внешние соединения. Поэтому из-за уменьшения количества внешних соединений задержка на самом деле станет несколько меньше 4τ.
2.7. Сравнительная оценка качества схем
Сравнительный анализ качества схем, как уже было указано ранее, обычно производится по двум важнейшим критериям: задержке Tи аппаратурным затратам W.
Если не предъявляются заранее поставленные особые требования к отдельным критериям, то поступают следующим образом:
– Отбрасывают варианты, обладающие самыми худшими характеристиками или по T, или по W, или по обоим параметрам одновременно.
– Из других схем (все они образуют так называемое множество Парето ) отдают предпочтение более быстродействующим.
– В оставшихся вариантах с одинаковой минимальной задержкой выбирают наиболее экономичные схемы.

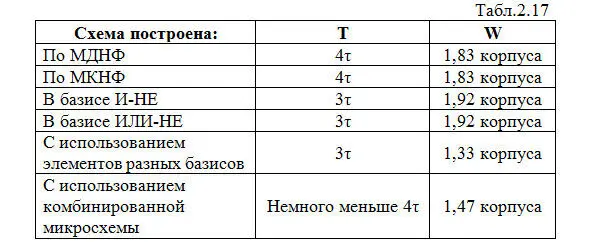

Для примера проведем сравнительную оценку качества схем, реализующих функцию Y 1, которые были построены нами различными способами. Для этого сведем данные по Tи W в небольшую таблицу (табл. 2.17).

Сначала исключаем схемы, построенные по МДНФ и МКНФ, обладающие наибольшей задержкой. Затем исключаем схемы в базисах И-НЕи ИЛИ-НЕс наибольшими аппаратурными затратами.
В оставшихся двух вариантах, которые в данном случае и образуют множество Парето, выбираем как более быстродействующую схему, построенную с использованием элементов разных базисов.
2.8. Синтез и анализ работы ЦУ с 4 входами

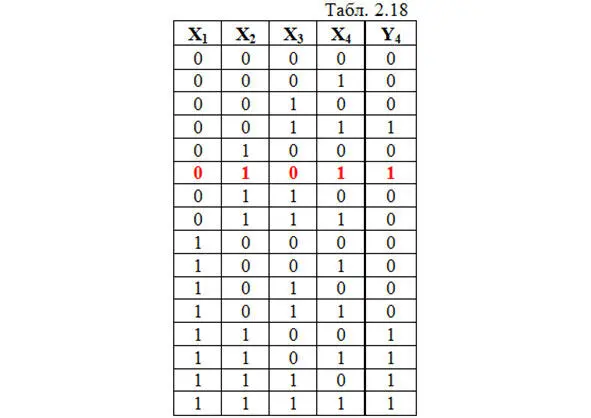

Задана таблица истинности ЦУ, имеющего 4 входа (табл. 2.18).

1. Записываем СДНФ:
Y 4= X 1′·X 2′·X 3·X 4\/ X 1′·X 2·X 3′·X 4\/ X 1·X 2·X 3′·X 4′ \/
\/ X 1·X 2·X 3′·X 4 \/ X 1·X 2·X 3·X 4′ \/ X 1·X 2·X 3·X 4.

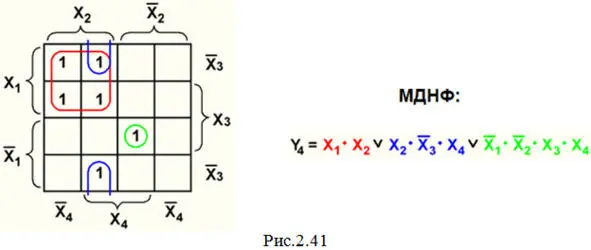

2. Минимизируем СДНФ методом Вейча (рис. 2.41):

3. Подсчитываем требуемое количество элементов: 3 элемента НЕ +1 элемент 2И+1 элемент 3И+1 элемент 4И+2 элемента 2ИЛИ.
4. Подбираем микросхемы: по одной микросхеме КР1533ЛН1, КР1533ЛИ1, КР1533ЛИ3, КР1533ЛИ6, КР1533ЛЛ1.

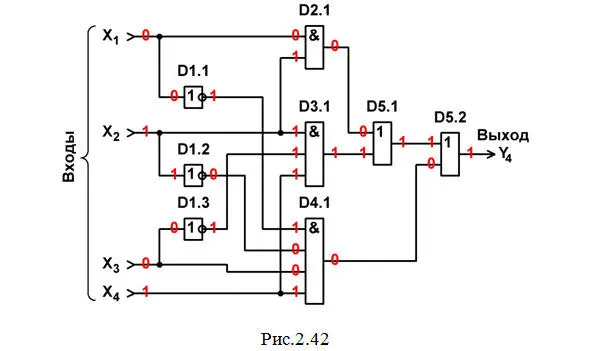

5. Строим схему ЦУ в базисе И, ИЛИ, НЕ (рис. 2.42) и выполняем анализ ее работы в статическом режиме для одной комбинации входных сигналов (см. краснуюстроку в табл. 2.18).

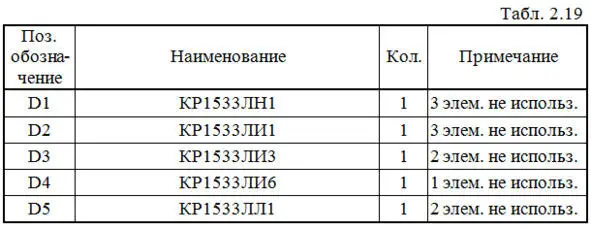

6. Составляем перечень элементов к этой схеме (табл. 2.19).

7. Определяем аппаратурные затраты и задержку:
W = 3/6 +1/4 +1/3 +1/2 +2/4 = 0,5 +0,25 +0,33 +0,5 +
+0,5 = 2,08 корпуса; T = 4τ.
8. Переходим к базису И-НЕ:
Y 4= [X 1·X 2\/ X 2·X 3′·X 4\/ X 1′·X 2′·X 3·X 4]′′ =
= [(X 1·X 2)′· (X 2·X 3′·X 4)′· (X 1′·X 2′·X 3·X 4)′]′ =
= [(X 1/ X 2) / (X 2/ X 3′ / X 4) / (X 1′ / X 2′ / X 3/ X 4)].
9. Подсчитываем требуемое количество элементов: 4 элемента 2И-НЕ(из них 3 элемента – для отрицания Х 1, Х 2и Х 3) +2 элемента 3И-НЕ+1 элемент 4И-НЕ.
10. Подбираем микросхемы: по одной микросхеме КР1533ЛА3, КР1533ЛА4 и КР1533ЛА1.

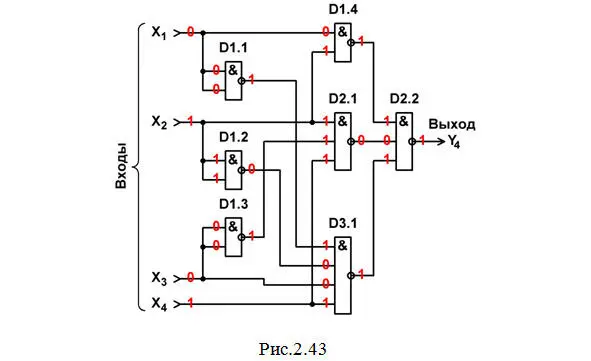

11. Строим схему ЦУ в базисе И-НЕ(рис. 2.43) и выполняем анализ ее работы в статическом режиме для одной комбинации входных сигналов та (см. краснуюстроку в табл. 2.18).

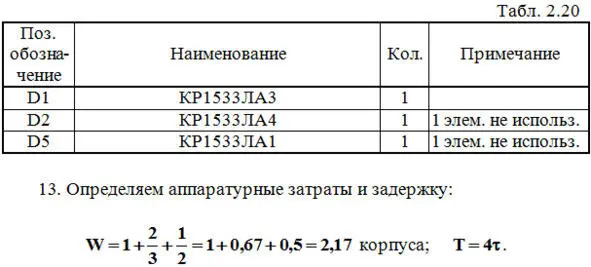

12. Составляем перечень элементов к этой схеме (табл. 2.20).

14. Записываем СКНФ:
Y 4= (X 1\/ X 2\/ X 3\/ X 4) · (X 1\/ X 2\/ X 3\/ X 4′) ·
· (X 1\/ X 2\/ X 3′ \/ X 4) · (X 1\/ X 2′ \/ X 3\/ X 4) ·
· (X 1\/ X 2′ \/ X 3′ \/ X 4) · (X 1\/ X 2′ \/ X 3′ \/ X 4′) ·
· (X 1′ \/ X 2\/ X 3\/ X 4) · (X 1′ \/ X 2\/ X 3\/ X 4′) ·
· (X 1′ \/ X 2\/ X 3′ \/ X 4) · (X 1′ \/ X 2\/ X 3′ \/ X 4′).

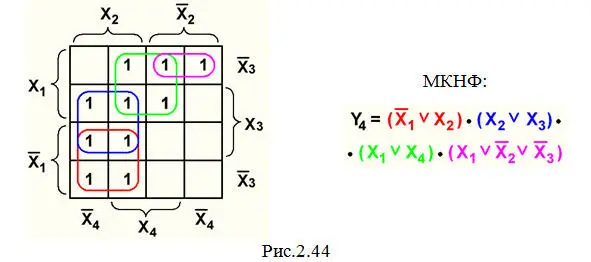

15. Минимизируем СКНФ методом Вейча (рис. 2.44).

16. Подсчитываем требуемое количество элементов: 3 элемента НЕ +5 элементов 2ИЛИ+1 элемент 4И.
17. Подбираем микросхемы: одна микросхема КР1533ЛН1, две микросхемы КР1533ЛЛ1 и одна микросхема КР1533ЛИ6.

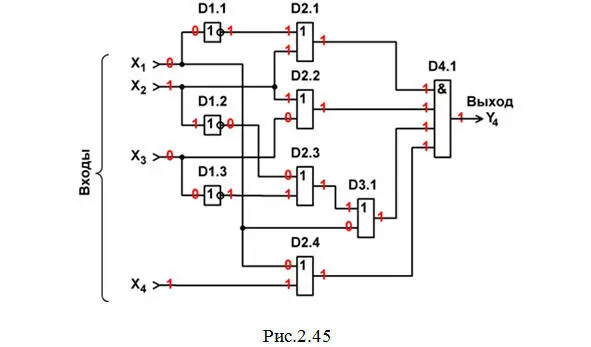

18. Строим схему ЦУ в базисе И, ИЛИ, НЕ (рис. 2.45) и выполняем анализ ее работы в статическом режиме для одной комбинации входных сигналов (см. краснуюстроку в табл. 2.18).

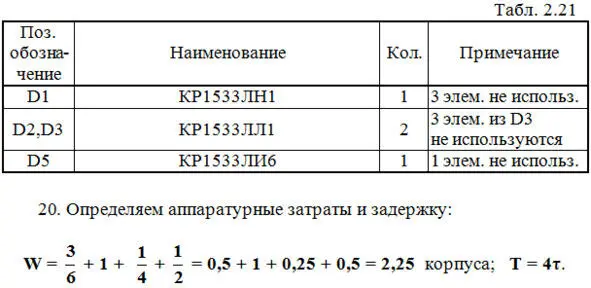

19. Составляем перечень элементов к этой схеме (табл. 2.21).

21. Переходим к базису ИЛИ-НЕ:
Y 4= [(X 1′ \/ X 2) · (X 1\/ X 4) · (X 2\/ X 3) · (X 1\/ X 2′ \/ X 3′)]′′ =
= [(X 1′ \/ X 2)′ \/ (X 1\/ X 4)′ \/ (X 2\/ X 3)′ \/ (X 1\/ X 2′ \/ X 3′)′]′ =
= (X 1′ ↓ X 2) ↓ (X 1↓ X 4) ↓ (X 2↓ X 3) ↓ (X 1↓ X 2′ ↓ X 3′).
22. Подсчитываем требуемое количество элементов: 5 элементов 2ИЛИ-НЕ(из них 3 элемента – для отрицания Х 1, Х 2и Х 3) +1 элемент 3ИЛИ-НЕ+1 элемент 4ИЛИ-НЕ.
23. Подбираем микросхемы. Здесь предварительно следует обратить внимание на один очень важный момент. Мы только что определили, что в данном случае для построения схемы потребуется элемент 4ИЛИ-НЕ. Но в серии КР1533 нет микросхем, содержащих такие элементы. Как быть? В этом случае берут элементы с большим количеством входов. Но ведь при этом один или несколько входов элемента оказываются лишними, как поступать с ними? С этого момента следует запомнить: неиспользуемые входы логических элементов и вообще любых ЦУ ни в коем случае нельзя оставлять свободными, их обязательно нужно куда-либо присоединять (за редчайшим исключением). Куда – это зависит от функции данного входа в конкретном элементе или ЦУ. Теоретически у элементов И и И-НЕлишние входы лучше всего подключать к источнику сигнала логической 1 (см. тему 2.9), у элементов ИЛИи ИЛИ-НЕ – к источнику сигнала логического 0 (см. тему 2.9). Но практически лишние входы любого логического элемента обычно подключаются к любым другим используемым входам этого же элемента.
