М. Нсанов - Цифровые устройства. Учебник для колледжей

Именно поэтому в нашей схеме вместо элемента 4ИЛИ-НЕприходится использовать элемент 5ИЛИ-НЕиз микросхемы КР531ЛЕ7 той же структуры ТТЛШ, которую имеют микросхемы серии КР1533 (в схеме – D4.1), у которого лишний вход подключен к соседнему. Кроме этого, нам потребуются две микросхемы КР1533ЛЕ1 и одна микросхема КР1533ЛЕ4.

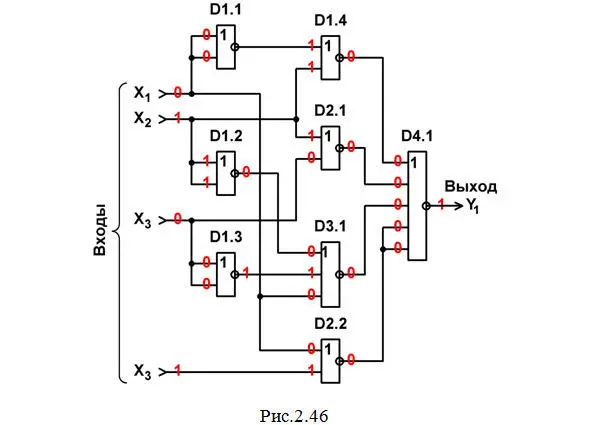

24. Строим схему ЦУ в базисе ИЛИ-НЕ(рис.2.46) и выполняем анализ ее работы в статическом режиме для одной комбинации входных сигналов (см. краснуюстроку в табл. 2.18).

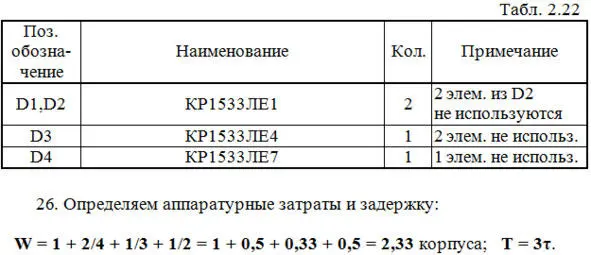

25. Составляем перечень элементов к этой схеме (табл. 2.22).

27. Оценим качество всех четырех схем:

– исключаем схему в базисе ИЛИ-НЕ(рис.2.48), у которой наибольшие аппаратурные затраты W = 2,33
