т. е. с увеличением х амплитуда волны будет либо экспоненциально расти, либо падать, но сейчас, разумеется, нам нужен только отрицательный знак. При этом амплитуда волны справа от границы будет вести себя, как показано на фиг. 33.9.

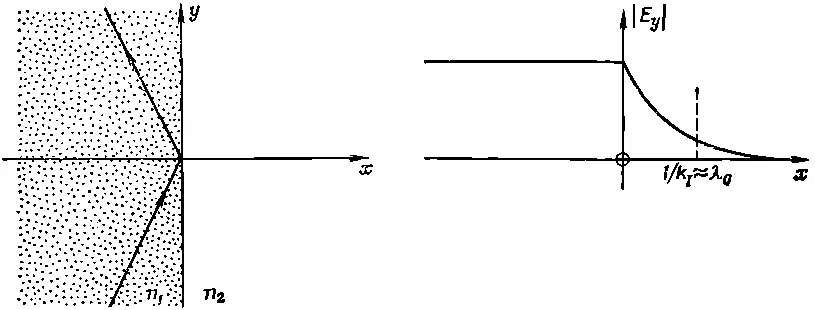

Фиг. ЗЗ.9. Полное внутреннее отражение.

Обратите внимание, что k I по порядку величины равно ω/с, т. е. λ 0равна длине волны света в пустоте. Когда свет полностью отражается от внутренней поверхности стекло — воздух, то в воздухе возникают поля, но они не выходят за пределы расстояний, равных по порядку величины длине волны света.

Теперь нам ясно, как нужно отвечать на такой вопрос: если световая волна в стекле падает на поверхность под достаточно большим углом, то она полностью отражается; если же придвинуть к поверхности другой кусок стекла (так что «поверхность» фактически исчезает), то свет будет проходить. В какой точно момент происходит этот переход? Ведь наверняка должен существовать непрерывный переход от полного отражения к полному его отсутствию! Ответ, разумеется, состоит в том, что если прослойка воздуха настолько мала, что экспоненциальный «хвост» волны в воздухе имеет еще ощутимую величину во втором куске стекла, то он будет «трясти» электроны и порождать новую волну (фиг. 33.10).

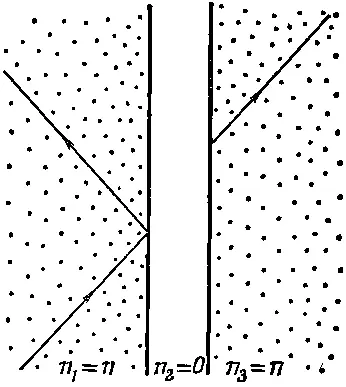

Фиг. 33.10. Для очень маленькой щели внутреннее отражение не будет «полным», за щелью появляется прошедшая волна.

Некоторое количество света будет проходить через систему. (Конечно, наше решение неполно; нам следовало бы заново решить все уравнения для случая тонкого слоя воздуха между двумя областями стекла.)

Для обычного света этот эффект прохождения можно наблюдать, только если щель очень мала (порядка длины волны, т. е. 10 -5 см ), но для 3-сантиметровых волн он демонстрируется очень легко. Для таких волн экспоненциально затухающие поля распространяются на расстояние нескольких сантиметров.

Микроволновая аппаратура, с помощью которой демонстрируют этот эффект, изображена на фиг. 33.11.

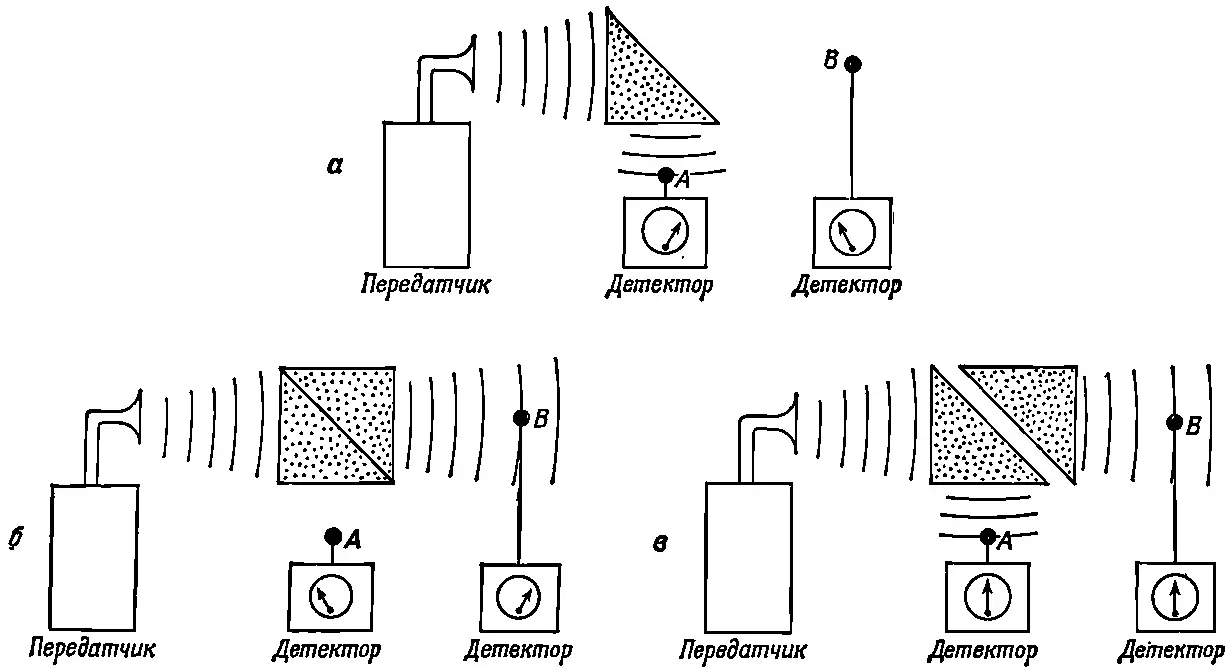

Фиг. 33.11. Проникновение волн внутреннего отражения.

Волны из маленького передатчика 3-сантиметровых волн направляются на парафиновую призму, имеющую сечение в форме равнобедренного прямоугольного треугольника. Показатель преломления парафина для этих частот равен 1,50, поэтому критический угол будет 41,5°. Таким образом, волны полностью отражаются от поверхности, наклоненной под 45°, и принимаются детектором А (фиг.33.11, а). Если к первой призме плотно приложить вторую парафиновую призму (фиг. 33.11, б ), то волны проходят прямо сквозь них и регистрируются детектором В . Если же между призмами оставить щель в несколько сантиметров (фиг.33.11, в), то мы получим как отраженную, так и проходящую волны. Поместив детектор В в нескольких сантиметрах от наклоненной под 45° поверхности призмы, можно увидеть и электрическое поле вблизи нее.

Повторить : гл. 15 (вып. 6) «Векторный потенциал»

В этой главе я начну рассказывать о магнитных свойствах материалов. Материал, обладающий наиболее сильными магнитными свойствами, разумеется, — железо. Подобными же магнитными свойствами обладают еще такие элементы, как никель, кобальт и (при достаточно низких температурах, ниже 16° С) гадолиний и другие редкоземельные металлы, а также некоторые особые сплавы. Такой вид магнетизма называется ферромагнетизмом . Это достаточно сложное и удивительное явление, и ему мы посвятим специальную главу. Но и все обычные вещества тоже имеют некоторые магнитные свойства, хотя и не столь ярко выраженные, а много слабее — в тысячи и миллион раз меньше, чем эффекты в ферромагнитных материалах. Здесь мы собираемся описать обычный магнетизм, т. е. магнетизм неферромагнитных веществ.

Этот слабый магнетизм бывает двух сортов. Некоторые материалы притягиваются магнитным полем, другие же отталкиваются им. В отличие от электрического эффекта в веществе, который всегда приводит к притяжению диэлектриков, магнитный эффект имеет два знака. Наличие этих двух знаков легко продемонстрировать с помощью сильного электромагнита, один из полюсных наконечников которого заострен, а другой — плоский (фиг. 34.1).

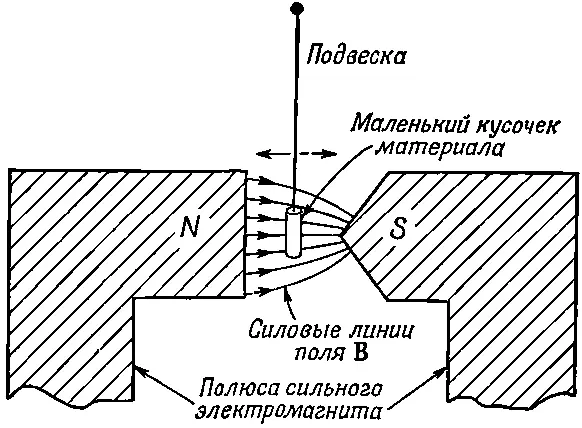

Фиг. 34.1. Небольшой висмутовый цилиндр слабо отталкивается заостренным полюсом; кусочек алюминия будет притягиваться.

Магнитное поле у заостренного полюса намного сильнее, нежели у плоского. Если небольшой кусочек материала, подвешенный на длинной струне, поместить между полюсами такого магнита, то на него, вообще говоря, действует очень слабенькая сила. Действие этой силы можно обнаружить по незначительному смещению подвешенного кусочка материала при повороте магнита. Оказывается, что ферромагнитные материалы сильно притягиваются заостренным полюсом, а все остальные — очень слабо. А есть и такие, которые не притягиваются заостренным полюсом, а слабо отталкиваются.

Этот эффект легче всего наблюдать на маленьком цилиндре из висмута, который выталкивается из области сильного поля. Вещества, которые отталкиваются, подобно висмуту, называются диамагнетиками . Висмут — один из сильнейших диамагнетиков, но даже и его магнитный эффект очень слаб. Диамагнетизм всегда очень слаб. Если между полюсами подвесить кусочек алюминия, то на него все же будет действовать слабенькая сила, но направленная в сторону заостренного полюса. Вещества, подобные алюминию, называются парамагнетиками . (В таких экспериментах при включении и выключении магнита из-за вихревых токов возникают силы, которые могут дать сильный толчок. Поэтому нужно быть очень внимательным и смотреть только на чистое перемещение после того, как подвешенный предмет успокоился.)

Сейчас я коротко опишу механизм этих двух эффектов. Прежде всего атомы многих веществ не имеют постоянных магнитных моментов, или, вернее, все магнитные моменты внутри каждого атома уравновешены так, что суммарный магнитный момент атома равен нулю. Спиновые и орбитальные моменты электронов сбалансированы так, что у каждого данного атома никакого среднего магнитного момента нет. Если при этих обстоятельствах вы включаете магнитное поле, то внутри атома по индукции генерируются слабые дополнительные токи.
