Майкл Файер - Абсолютный минимум. Как квантовая теория объясняет наш мир

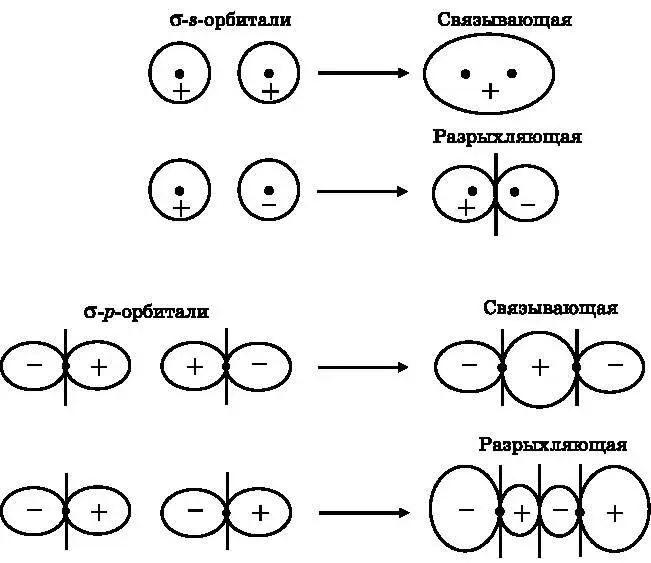

Рис. 13.2. Вверху: пара s-орбиталей перекрывается двумя разными способами, давая σ -связывающую (конструктивная интерференция) и σ -разрыхляющую (деструктивная интерференция) молекулярные орбитали. Внизу: пара p-орбиталей перекрывается двумя способами, давая σ -связывающую (конструктивная интерференция) и σ -разрыхляющую (деструктивная интерференция) молекулярные орбитали. Во всех случаях вдоль линии, соединяющей ядра, имеется ненулевая электронная плотность

В результате деструктивной интерференции образуется разрыхляющая МО. Электронная плотность выталкивается наружу и значительно уменьшается между двумя ядрами. В дополнение к двум узловым плоскостям, унаследованным от атомных орбиталей, появляется третья узловая плоскость, которая возникает благодаря полной деструктивной интерференции между положительным и отрицательным лепестками двух атомных p -орбиталей. У всех этих связывающих и разрыхляющих МО, образованных из атомных p -орбиталей, на линии, соединяющей ядра, электронная плотность отлична от нуля. Следовательно, это σ-МО.

s -орбитали могут формировать только σ-МО, но p -орбитали могут образовывать как σ-МО, так и другой тип молекулярных орбиталей, обозначаемых π (греческая буква «пи»). Когда атомные орбитали сближаются концами, они образуют σ-МО. Когда они сближаются боками, они образует π-МО (рис. 13.3).

В верхней части рисунка две p -орбитали образуют связывающую молекулярную орбиталь. Положительный лепесток одной атомной орбитали перекрывается с положительным лепестком другой, и аналогично для отрицательных лепестков. Как видно из рисунка, в области между двумя ядрами возникает значительная электронная плотность. Однако вдоль прямой, соединяющей ядра, электронная плотность равна нулю. Имеется узловая плоскость, перпендикулярная плоскости страницы, поскольку у каждой из атомных орбиталей есть такая узловая плоскость. Эта узловая плоскость проходит через ядра. Несмотря на наличие узловой плоскости, электронная плотность непосредственно над и под линией, соединяющей ядра, уменьшает отталкивание положительных ядерных зарядов. Энергия становится ниже, чем у отдельных атомов, что приводит к образованию π-связывающей МО.

В нижней части рис. 13.3 показана π-связывающая МО. Две атомные p -орбитали сближаются боками, но положительный лепесток одной орбитали перекрывается с отрицательным лепестком другой, и наоборот. Результатом становится деструктивная интерференция между лепестками, приводящая к появлению π-разрыхляющей МО. Разрыхляющая МО имеет значительно меньшую электронную плотность между ядрами. Вследствие этого энергия становится выше, чем у отдельных атомов, и поэтому такая конфигурация атомных орбиталей порождает разрыхляющую МО.

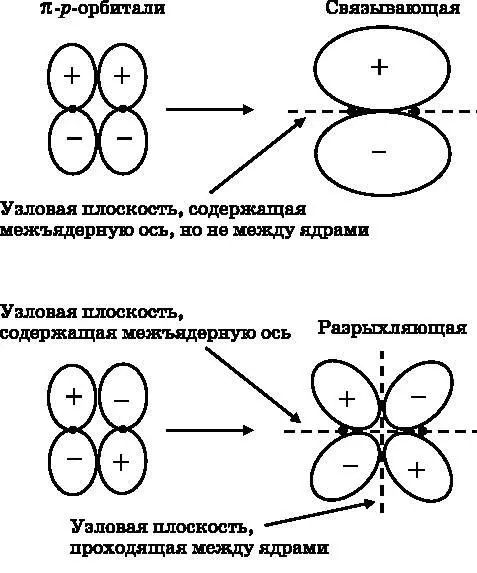

Рис. 13.3. Вверху: пара p-орбиталей перекрывается, сближаясь боками, что даёт связывающую π -орбиталь (конструктивная интерференция); вдоль линии, соединяющей ядра, электронная плотность равна нулю. Внизу: пара p-орбиталей перекрывается, сближаясь боками, с образованием разрыхляющей π -орбитали (деструктивная интерференция). Обратите внимание на знаки лепестков атомных p-орбиталей. У разрыхляющей МО имеется узловая плоскость, проходящая между ядрами

Теперь мы готовы к обсуждению связей в двухатомных молекулах с атомами, отличными от водорода. Начнём с двухатомной молекулы фтора F 2. Будем использовать тот же подход, что применялся для H 2, но теперь имеется больше орбиталей, и в дело вовлечено больше электронов. Представим, что мы сближаем два атома F и останавливаемся в точке с наименьшей энергией. Это расстояние, на котором два атома F удерживаются, когда они связаны (в предположении, что они образуют связь), как на рис. 12.5. Можно нарисовать диаграмму энергетических уровней, как на рис. 12.6. Необходимо определить ось, вдоль которой будут сближаться атомы, поскольку у них имеются p z-, p x- и p y-орбитали. Необходимо учитывать, сближаются p -орбитали концами или боками. Когда два атома (обозначим их a и b ) сближаются вдоль оси z (рис. 13.4), p z-орбитали встречаются концами, а p x- и p y-орбитали — боками. Поэтому атомные p z-орбитали будут образовывать σ-МО, а p x- и p y-орбитали — π-МО.

Рис. 13.4. Два атома сближаются вдоль оси z. При этом p z -орбитали будут сближаться концами, а p x - и p y - орбитали — боковыми сторонами

На рис. 13.5 представлена диаграмма энергетических уровней для двух атомов F, сблизившихся вдоль оси z . На этой диаграмме энергетические уровни атомных орбиталей двух атомов ( a и b ) изображены справа и слева, а соответствующие связывающие и разрыхляющие (*) МО показаны в середине. σ-MO, образованные атомными s -орбиталями, имеют индекс s ; σ-MO, образованные атомными p z-орбиталями, имеют индекс z , а π-МО, образованные атомными орбиталями p xи p y, имеют индексы x и y . Связывающие МО всегда ниже по энергии, чем атомные орбитали, которыми они образованы, а разрыхляющие МО всегда имеют более высокую энергию. Три атомные p -орбитали имеют одинаковую энергию. Когда квантовые состояния обладают одинаковой энергией, говорят, что они вырождены. На диаграмме три атомные p -орбитали, хотя они являются вырожденными, изображены тремя отдельными близко расположенными линиями. Как показано, только соответствующие друг другу атомные орбитали с одинаковой энергией объединяются в МО. Этот результат вытекает из квантовой теории.

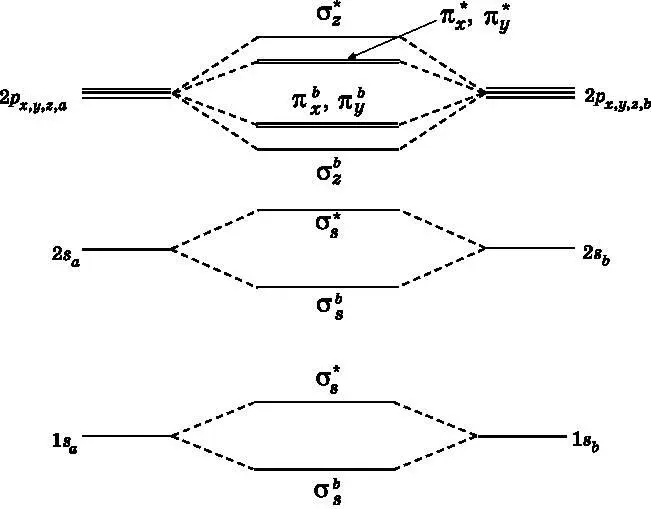

Рис. 13.5. Диаграмма энергетических уровней для двух атомов aи b, сблизившихся до образования молекулярных орбиталей. Энергии атомных орбиталей показаны справа и слева. Энергетические уровни связывающих (b) и разрыхляющих (*) МО изображены посередине. Существуют σ - и π- МО. Три атомные p-орбитали обладают одинаковыми энергиями. Они показаны тремя близко расположенными линиями. Интервалы между уровнями показаны без соблюдения масштаба
