Ричард Фейнман - 7. Физика сплошных сред

§ 6. Ядерный магнитный резонанс

Я уже говорил, что атомный парамагнетизм очень слаб и что ядерный магнетизм в тысячу раз слабее его. Но все же с помощью явления, называемого «ядерным магнитным резонан­сом», наблюдать его относительно легко. Предположим, что мы взяли такое вещество, как вода, у которого все электронные спины в точности компенсируют друг друга, так что их полный магнитный момент равен нулю. У таких молекул все же оста­нется очень-очень слабый магнитный момент благодаря наличию магнитного момента у ядер водорода. Предположим, что мы по­местили небольшой образец воды в магнитное поле В. Поскольку спин протонов (входящих в атом водорода) равен 1 / 2 , то у них возможны два энергетических состояния. Если вода находится в тепловом равновесии, то протонов в нижнем энергетическом состоянии, моменты которых направлены параллельно полю, будет немного больше. Поэтому каждая единица объема обла­дает очень маленьким магнитным моментом. А поскольку про­тонный момент составляет только одну тысячную долю атомного момента, то намагниченность, которая ведет себя как m 2[см. уравнение (35.22)], будет в миллион раз слабее обычной атомной парамагнитной намагниченности. (Вот почему мы должны вы­бирать материал, у которого отсутствует атомный парамагне­тизм.) После того как мы подставим все величины, окажется, что разность между числом протонов со спином, направленным вверх, и спином, направленным вниз, составляет всего несколь­ко единиц на 10 8, так что эффект и в самом деле очень мал! Однако его можно наблюдать следующим образом.

Предположим, что мы поместили ампулу с водой внутрь не­большой катушки, которая создает слабое горизонтальное осциллирующее магнитное поле. Если это поле осциллирует с частотой w p, то оно вызовет переходы между двумя энергетичес­кими состояниями точно так же, как это было в опытах Раби, которые мы описывали в § 3. Когда протон «сваливается» с верхнего энергетического состояния на нижнее, он отдает энер­гию m z B, которая, как мы видели, равна hw p . Если же он пере­ходит с нижнего состояния на верхнее, то будет отбирать энер­гию hw p у катушки. А поскольку в нижнем состоянии имеется немного больше протонов, чем в верхнем, то из катушки будет поглощаться энергия. И хотя эффект весьма мал, с помощью чувствительного электронного усилителя можно наблюдать даже столь малое поглощение энергии.

Как и в эксперименте Раби с молекулярными пучками, поглощение энергии будет заметно только тогда, когда ос­циллирующее поле находится в резонансе, т. е. когда

Часто удобнее искать резонанс, изменяя В и оставляя посто­янной w. Очевидно, что поглощение энергии происходит, когда

Типичная установка, применяемая при изучении ядерного магнитного резонанса, показана на фиг. 35.8.

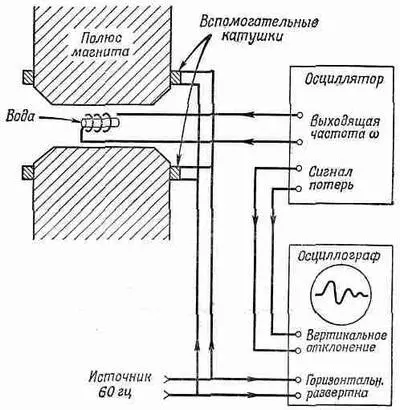

Фиг. 35.8. Схема аппаратуры для изучения ядерного магнитного резонанса.

Между полюсами большого электромагнита помещена небольшая катушка, пи­таемая высокочастотным генератором. Вокруг наконечников полюсов магнитов намотаны две вспомогательные катушки, питаемые током с частотой 60 гц, так что магнитное поле не­много «колеблется» вокруг своего среднего значения. Для при­мера скажу вам, что ток главного магнита создает поле в 5000 гс, а вспомогательные катушки изменяют его на ±1 гс. Если гене­ратор настроен на частоту 21,2 Мгц, то протонный резонанс будет происходить всякий раз, когда поле проходит через 5000 гс [используйте соотношение (34.13) для протона с вели­чиной g=5,58].

Схема генератора устроена так, что дает на выход дополни­тельный сигнал, пропорциональный изменению мощности, поглощенной из генератора, а этот сигнал подается после усиления на вертикально отклоняющие пластины осциллографа. В го­ризонтальном направлении луч пробегает один раз за каждый период изменения дополнительного вспомогательного поля. (Впрочем, чаще горизонтальная развертка делается пропор­циональной частоте вспомогательного поля.)

До того как внутрь высокочастотной катушки мы поместим ампулу с водой, мощность, отдаваемая генератором, имеет какую-то величину. (Она не изменяется с изменением магнит­ного поля.) Но как только внутрь катушки мы поместим не­большую ампулу с водой, на экране осциллографа появляется сигнал (см. фиг. 35.8). Мы непосредственно видим график мощности, поглощаемой протонами!

На практике трудно установить, когда основной магнит создает поле точно 5000 гс. Ток в главном магните обычно под­бирают, изменяя его постепенно до тех пор, пока на экране не появится резонансный сигнал. Оказывается, на сегодняшний день это наиболее удобный способ точного измерения напря­женности магнитного поля, Разумеется, кто-то должен был когда-то точно измерить магнитное поле и частоту и определить величину g для протона. Однако сейчас, после того как это уже сделано, протонную резонансную аппаратуру типа той, что изображена на рисунке, можно использовать как «протонный резонансный магнитометр».

Несколько слов о форме сигнала. Если бы мы очень медленно изменяли магнитное поле, то можно было бы ожидать, что мы увидим нормальную резонансную кривую. Поглощение энер­гии достигло бы максимума, когда частота генератора была бы в точности равна w p . Небольшое поглощение происходило бы, конечно, и при близлежащих частотах, так как не все протоны находятся в точности в одинаковом поле, а различные поля означают несколько отличные резонансные частоты.

Но так ли все это? Должны ли мы на самом деле видеть при резонансной частоте какой-то сигнал? Не следует ли ожидать, что высокочастотное поле выравнивает населенность обоих состояний, так что, за исключением первого момента, никакого сигнала не будет, когда вода помещается внутрь поля? Не сов­сем так, поскольку хотя мы и стараемся выровнять обе населен­ности, тепловое движение со своей стороны старается сохранить равновесные значения, присущие данной температуре Т. Если мы находимся точно в резонансе, то мощность, поглощенная ядрами, в точности равна мощности, теряемой на тепловое движение. Однако «тепловой контакт» между системой протон­ных магнитных моментов и атомным движением довольно сла­бый. Каждый протон относительно изолирован в центре элект­ронного облака. Таким образом, чистая вода дает слишком слабый резонансный сигнал, чтобы его можно было заметить. Для увеличения поглощения необходимо улучшить «тепло­вой контакт». Это обычно делается путем добавления в воду небольшого количества окиси железа. Атомы железа — совсем как маленькие магнитики, и когда они прыгают туда и сюда в своем «тепловом танце», то создают слабенькое прыгающее маг­нитное поле, которое действует на протоны. Эти изменяющиеся доля «связывают» протонные магнитные моменты с атомными колебаниями и стремятся восстановить тепловое равновесие. Именно из-за этого взаимодействия протоны в состояниях с большой энергией теряют свою энергию и снова становятся способными к поглощению энергии генератора.
