Если, однако, внутренние диполъные моменты кристалла меняются, то внешнее поле становится заметным, потому что блуждающие заряды не успевают собраться и нейтрализовать поляризационные заряды. Если диэлектрик находится в кон­денсаторе, свободные заряды индуцируются на электродах. Моменты могут, например, измениться вследствие теплового расширения, если нагреть диэлектрик. Такой эффект называется пироэлектричеством. Аналогично, если менять напряжения в кристалле, скажем, сгибая его, то момент может снова немного измениться, и тогда обнаружится слабый электрический эффект, называемый пьезоэлектричеством.

Для кристаллов, не обладающих постоянным моментом, можно развить теорию диэлектрической проницаемости, куда включается электронная поляризуемость атомов. Делается это почти так же, как для жидкостей. Некоторые кристаллы имеют внутренние моменты, и вращение их также вносит вклад в x. В ионных кристаллах, таких, как NaCl, возникает также ионная поляризуемость. Кристалл состоит из положительных и отрицательных ионов, расположенных в шахматном порядке, и в электрическом поле положительные ионы тянутся в одну сторону, а отрицательные — в другую; возникает результи­рующее смещение положительных и отрицательных зарядов, а следовательно, и объемная поляризация. Мы могли бы оце­нить величину ионной поляризуемости, зная жесткость кри­сталлов соли, но мы не будем сейчас останавливаться на этом вопросе.

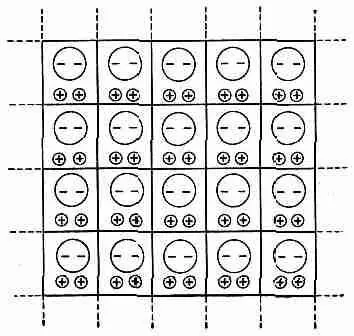

Фиг. 11.8. Сложная кристаллическая решетка может иметь постоянную внутреннюю поля­ризацию Р.

§ 7. Сегиетоэлектричество; титанат бария

Мы опишем здесь особый класс кристаллов, которые, можно сказать, почти случайно обладают «встроенным» постоянным электрическим моментом. Ситуация здесь настолько критична, что, если слегка увеличить температуру выше некоторой, кри­сталл этого класса совсем потеряет постоянный момент. С дру­гой стороны, если структура кристалла близка к кубической, так что электрические моменты могут располагаться в разных направлениях, можно обнаружить большие изменения полного момента при изменении приложенного электрического поля. Все моменты перевертываются в направлении поля, и мы полу­чаем большой эффект. Вещества, обладающие такого рода постоянным моментом, называются сегнетоэлектриками. Мы хотели бы объяснить механизм сегнетоэлектричества на частном примере какого-нибудь сегнетоэлектрического ма­териала. Сегнетоэлектрические свойства могут возникать нес­колькими путями; однако мы разберем только один из них на примере таинственного титаната бария (BaТiO 3). Это вещество обладает кристаллической решеткой, основная ячейка кото­рого изображена на фиг. 11.9. Оказывается, что выше некоторой температуры (а именно 118°С) титанат бария — обычный ди­электрик с огромной диэлектрической проницаемостью, а ниже этой температуры он неожиданно приобретает постоянный момент.

При вычислении поляризации твердых тел мы должны сна­чала найти локальные поля в каждой элементарной ячейке. Причем для этого нужно ввести поля самой поляризации, как это делалось в случае жидкости. Но кристалл — не однородная жидкость, так что мы не можем взять в качестве локального поля то, что мы нашли в сферической дыре. Если мы сделаем это для кристалла, то окажется, что множитель 1/ 3в уравнении (11.24) слегка изменится, но ненамного. (Для простого куби­ческого кристалла он равен в точности 1/ 3.) Поэтому предпо­ложим в нашем предварительном обсуждении, что этот множитель для BaTi0 3действительно равен 1/ 3.

Далее, когда мы писали уравнение (11.28), вам, наверное, было интересно знать, что случится, если N aстанет больше 3. На первый взгляд величина x должна бы стать отрицательной. Но такого наверняка не может быть. Посмотрим, что произойдет, если в каком-нибудь определенном кристалле постепенно увеличивать значение a.

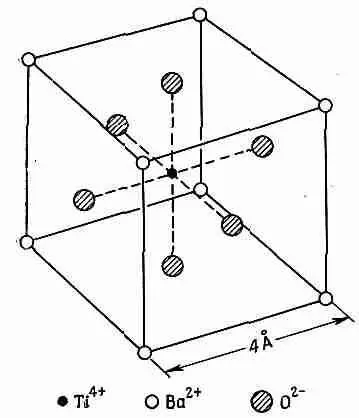

Фиг. 11.9. Элементарная ячей­ка ВаТiO 3 .

Атомы в действительности запол­няют большую часть пространства; показаны только положения их центров.

По мере роста a растет и поляризация, создавая большее локаль­ное поле. Но увеличившее­ся локальное поле заполяризует атом еще больше, дополнительно усиливая само локальное поле. Если атомы достаточно «податливы», про­цесс продолжается; возникает своего рода обратная связь, приводящая к безудержному росту поляризации (если пред­положить, что поляризация каждого атома увеличивается пропорционально полю). Условие «разгона» возникает при N a = 3. Поляризация, конечно, не обращается в бесконечность, потому что при сильных полях пропорциональность между индуцированным моментом и электрическим полем нарушается, так что наши формулы становятся неправильными. А полу­чается то, что в решетку, оказывается, «встроена» большая внутренняя самопроизвольная поляризация.

В случае ВаТiO 3вдобавок к электронной поляризации имеется довольно большая ионная поляризация, обусловлен­ная, как предполагают, ионами титана, которые могут слегка сдвигаться внутри кубической решетки. Решетка сопротив­ляется большим смещениям, так что ион титана, переместив­шись на небольшое расстояние, затормаживается и останавли­вается. Но тогда у кристаллической решетки образуется по­стоянный дипольный момент.

У большинства сегнетоэлектрических кристаллов такая ситуация действительно возникает при всех достижимых тем­пературах. Однако титанат бария представляет особый интерес: он так деликатно устроен, что при малейшем уменьшении N a момент «высвобождается». Поскольку N с повышением температуры уменьшается (вследствие теплового расширения), то можно изменять N a , меняя температуру. Ниже критической температуры момент сразу образуется, и тогда, накладывая внешнее поле, поляризацию легко повернуть и закрепить в нужном направлении.

Попробуем разобраться в происходящем более подробно. Назовем критической температуру Т с ,при которой N aравно в точности 3. При увеличении температуры значение N немного уменьшается вследствие расширения решетки. Поскольку рас­ширение мало, мы можем сказать, что вблизи критической температуры
