Скорость, с которой тепло поглощается или рождается в разных местах, конечно, зависит от условий задачи. Предпо­ложим, например, что источник тепла находится внутри мате­риала (возможно, радиоактивный источник или сопротивление, через которое пропускают ток). Обозначим через s тепловую энергию, производимую этим источником в единице объема за 1 сек. Кроме того, могут возникнуть потери (или, наоборот, дополнительное рождение) тепловой энергии за счет перехода в другие виды внутренней энергии в данном объеме. Если и — внутренняя энергия в единице объема, то — du/dt будет тоже играть роль «источника» тепловой энергии. Итак, имеем

(12.5)

Мы не собираемся здесь обсуждать полное уравнение, ве­личины в котором изменяются со временем, потому что мы про­водим аналогию с электростатикой, где ничто не зависит от вре­мени. Мы рассмотрим только задачи с постоянным потоком тепла, в которых постоянные источники создают состояние равновесия. В таких случаях

(12.6)

Нужно иметь, конечно, еще одно уравнение, которое описы­вает, как поток течет в разных местах. Во многих веществах поток тепла примерно пропорционален скорости изменения температуры с положением: чем больше разность температур, тем больше поток тепла. Мы знаем, что вектор потока тепла пропорционален градиенту температуры. Константа пропор­циональности К, зависящая от свойств материала, называется коэффициентом теплопроводности

(12.7)

Если свойства материала меняются от точки к точке, то К=К (х, у, z) и есть функция положения. [Уравнение (12.7) не столь фундаментально, как (12.5), выражающее сохранение тепловой энергии, потому что оно зависит от характерных свойств вещества.] Подставляя теперь уравнение (12.7) в (12.6), получаем

(12.8)

что в точности совпадает по форме с (12.4). Задачи с постоянным потоком тепла и задачи электростатики одинаковы. Вектор потока тепла h соответствует Е, а тем­пература Т соответствует j.

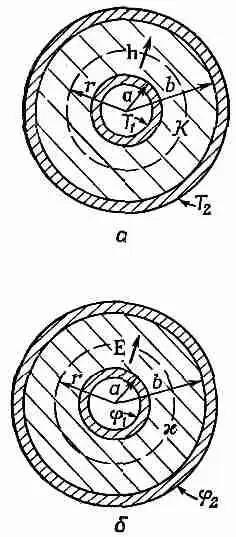

Фиг. 12.1. Поток тепла в случае цилиндрической симметрии (а) и соответствующая задача из элек­тричества (б).

Мы уже отмечали, что точечный тепловой источник создает поле температур, меняющееся, как 1/r, и поток тепла, меняющийся, как 1/r 2. Это есть не более чем простой перенос утвержде­ний электростатики, что точечный заряд дает потенциал, меняющийся, как 1/r, и электрическое поле, меня­ющееся, как 1/r 2. Вообще мы можем решать статистические тепловые за­дачи с той же степенью легкости, как и задачи электростатики.

Рассмотрим простой пример. Пусть имеется цилиндр с ра­диусом а при температуре T 1?поддерживающейся за счет гене­рации тепла в цилиндре. (Это может быть, скажем, проволока, по которой течет ток, или трубка с конденсацией пара внутри цилиндра.) Цилиндр покрыт концентрической обшивкой из изолирующего материала с теплопроводностью К. Пусть внеш­ний радиус изоляции равен b , а в наружном пространстве под­держивается температура T 2(фиг. 12. 1, а). Нам нужно опреде­лить скорость потери тепла проволокой или паропроводом (все равно чем), проходящим по центру цилиндра. Пусть полное количество тепла, теряемого на длине трубы L, равно G, его-то мы и хотим найти.

Как надо решать такую задачу? У нас есть дифференциаль­ные уравнения, но поскольку они такие же, как в электроста­тике, то математическое решение их нам уже известно. Анало­гичная задача электростатики относится к проводнику радиу­сом а при потенциале j 1, отделенном от другого проводника радиусом b при потенциале j 2, с концентрическим слоем ди­электрика между ними (фиг. 12.1, б). Далее, поскольку поток тепла h соответствует электрическому полю Е, то наша искомая величина G соответствует потоку электрического поля от единичной длины (другими словами, электрическому заряду на единице длины, деленному на e 0). Мы решали электростати­ческую задачу с помощью закона Гаусса. Нашу задачу о потоке тепла будем решать таким же способом.

Из симметрии задачи мы видим, что h зависит только от расстояния до центра. Поэтому мы окружим трубку гауссовой поверхностью — цилиндром длиной L и радиусом r . С помощью закона Гаусса мы выводим, что поток тепла h, умноженный на площадь поверхности 2prL, должен быть равен полному количеству тепла, рождаемому внутри, т. е. тому, что мы назвали G:

(12.9)

Поток тепла пропорционален градиенту температуры

или в данном случае величина h равна

Вместе с (12.9) это дает

(12.10)

Интегрируя от r=а до r=b, получаем

(12.11)

Разрешая отнсительно G, находим

(12.12)

Этот результат в точности соответствует формуле для заряда цилиндрического конденсатора:

Задачи одинаковые и имеют одинаковые решения. Зная электро­статику, мы тем самым знаем, сколько тепла теряет изолирован­ная труба.

Рассмотрим еще один пример. Пусть мы хотим узнать поток тепла в окрестности точечного источника, расположенного неглубоко под поверхностью земли или же вблизи поверхности большого металлического предмета. В качестве локализованно­го источника тепла может быть и атомная бомба, которая взор­валась под землей и представляет собой мощный источник тепла, или же небольшой источник радиоактивности внутри железного блока — возможностей очень много.

Рассмотрим идеализированную задачу о точечном источнике тепла, мощность которого G, на расстоянии а под поверхностью бесконечной однородной среды с коэффициентом теплопровод­ности К. Теплопроводностью воздуха над поверхностью среды мы пренебрежем. Мы хотим определить распределение темпе­ратуры на поверхности среды. Насколько горячо будет прямо над источником и в разных местах на поверхности?
