Поскольку поле остается внутри (и имеет нулевую дивер­генцию), его линии должны идти параллельно оси, как пока­зано на фиг. 13.8. Если это так, то мы можем использовать закон Ампера для прямоугольной «кривой» Г на рисунке. Эта кривая проходит расстояние L внутри соленоида, где поле, скажем, равно В 0 ,затем идет под прямым углом к полю и возвращается назад по внеш­ней области, где полем можно пренебречь.

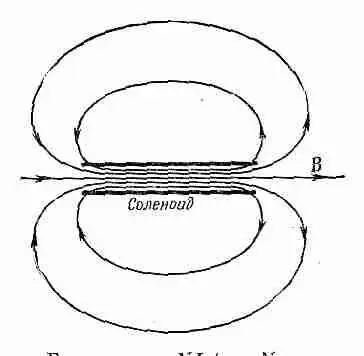

Фиг. 13.9. Магнитное поле вне соленоида.

Линей­ный интеграл от В вдоль этой кривой равен в точ­ности B 0 L, и это должно равняться 1/e 0с 2, умноженному на полный ток внутри Г, т. е. на NI (где N — число витков соленоида на длине L). Мы имеем

Или же, вводя n — число витков на единицу длины соленоида (так что n=N/L), мы получаем

(13.19)

Что происходит с линиями В, когда они доходят до конца соленоида? По-видимому, они как-то расходятся и возвращают­ся в соленоид с другого конца (фиг. 13.9). В точности такое же поле наблюдается вне магнитной палочки. Ну а что же такое магнит? Наши уравнения говорят, что поле В возникает от присутствия токов. А мы знаем, что обычные железные бруски (не батареи и не генераторы) тоже создают магнитные поля. Вы могли бы ожидать, что в правой части (13.12) или (13.13) должны были бы быть другие члены, представляющие «плот­ность намагниченного железа» или какую-нибудь подобную величину. Но такого члена нет. Наша теория говорит, что магнитные эффекты железа возникают от каких-то внутренних токов, уже учтенных членом j.

Вещество устроено очень сложно, если рассматривать его с глубокой точки зрения; в этом мы уже убедились, когда пы­тались понять диэлектрики. Чтобы не прерывать нашего из­ложения, отложим подробное обсуждение внутреннего меха­низма магнитных материалов типа железа. Пока придется принять, что любой магнетизм возникает за счет токов и что в постоянном магните имеются постоянные внутренние токи. В случае железа эти токи создаются электронами, вращающи­мися вокруг собственных осей. Каждый электрон имеет такой спин, который соответствует крошечному циркулирующему току. Один электрон, конечно, не дает большого магнитного поля, но в обычном куске вещества содержатся миллиарды и миллиарды электронов. Обычно они вращаются любым образом, так что суммарный эффект исчезает. Удивительно то, что в немногих веществах, подобных железу, большая часть элек­тронов крутится вокруг осей, направленных в одну сторону,— у железа два электрона из каждого атома принимают участие в этом совместном движении. В магните имеется большое число электронов, вращающихся в одном направлении, и, как мы увидим, их суммарный эффект эквивалентен току, циркули­рующему по поверхности магнита. (Это очень похоже на то, что мы нашли в диэлектриках,— однородно поляризованный диэлектрик эквивалентен распределению зарядов на его по­верхности.) Поэтому не случайно, что магнитная палочка эк­вивалентна соленоиду.

§ 6. Относительность магнитныхи электрических полей

Когда мы сказали, что магнитная сила на заряд пропорциональна его скорости, вы, наверное, подумали: «Какой скорости? По отношению к какой системе отсчета?» Из определения В, данного в начале этой главы, на самом деле ясно, что этот век­тор будет разным в зависимости от выбора системы отсчета, в которой мы определяем скорость зарядов. Но мы ничего не сказали о том, какая же система подходит для определения магнитного поля.

Оказывается, что годится любая инерциальная система. Мы увидим также, что магнетизм и электричество — не неза­висимые вещи, они всегда должны быть взяты в совокупности как одно полное электромагнитное поле. Хотя в статическом случае уравнения Максвелла разделяются на две отдельные пары: одна пара для электричества и одна для магнетизма, без видимой связи между обоими полями, тем не менее в самой природе существует очень глубокая взаимосвязь между ними, возникающая из принципа относительности. Исторически принцип относительности был открыт после уравнений Мак­свелла. В действительности же именно изучение электричества и магнетизма привело Эйнштейна к открытию принципа отно­сительности. Но посмотрим, что наше знание принципа отно­сительности подскажет нам о магнитных силах, если предпо­ложить, что принцип относительности применим (а в действи­тельности так оно и есть) к электромагнетизму.

Давайте подумаем, что произойдет с отрицательным заря­дом, движущимся со скоростью v 0параллельно проволоке, по которой течет ток (фиг. 13.10).

Фиг. 13.10. Взаимодействие проволоки с током и частицы с зарядом q,

рассматриваемое в двух системах координат.

а — в системе S покоится проволока; б — в системе S' покоится заряд.

Постараемся разобраться в происходящем, используя две системы отсчета: одну, связан­ную с проволокой, как на фиг. 13.10, а, а другую — с частицей, как на фиг. 13.10, б. Мы будем называть первую систему отсче­та S, а вторую S'.

В системе S на частицу явно действует магнитная сила. Сила направлена к проволоке, поэтому, если заряду ничего не ме­шает, его траектория загнется в сторону проволоки. Но в си­стеме S' магнитной силы на частицу быть не может, потому что скорость частицы равна нулю. Что же, следовательно, она так и будет стоять на месте? Увидим ли мы в разных системах разные вещи? Принцип относительности утверждает, что в си­стеме S' мы увидели бы тоже, как частица приближается к проволоке. Мы должны попытаться понять, почему такое могло бы произойти.

Вернемся к нашему атомному описанию проволоки, по ко­торой идет ток. В обычном проводнике, вроде меди, электри­ческие токи возникают за счет движения части отрицательных электронов (называемых электронами проводимости), тогда как положительные ядерные заряды и остальные электроны ос­таются закрепленными внутри материал а. Пусть плотность электронов проводимости есть r, а их скорость в системе S есть v. Плотность неподвижных зарядов в системе S есть r +, что долж­но быть равно r -с обратным знаком, потому что мы берем не­заряженную проволоку. Поэтому вне проволоки электриче­ского поля нет, и сила на движущуюся частицу равна просто

F=qv 0XB.
