Ричард Фейнман - 5a. Электричество и магнетизм

§ 3. Электростатическая энергия ионного кристалла

Рассмотрим теперь применение понятия электростатической энергии в атомной физике. Мы не можем запросто измерять силы, действующие между атомами, но часто нас интересует разница в энергиях двух расстановок атомов (к примеру, энергия химических изменений). Так как атомные силы в основе своей — это силы электрические, то и химическая энергия в главной своей части — это просто электростатиче­ская энергия.

Рассмотрим, например, электростатическую энергию ионной решетки. Ионный кристалл, такой, как NaCl, состоит из поло­жительных и отрицательных ионов, которые можно считать жесткими сферами. Они электрически притягиваются, пока не соприкоснутся; затем вступает в дело сила отталкивания, кото­рая быстро возрастает, если мы попытаемся сблизить их теснее.

Для первоначального приближения вообразим себе совокуп­ность жестких сфер, представляющих атомы в кристалле соли. Строение такой решетки было определено с помощью дифрак­ции рентгеновских лучей. Эта решетка кубическая — что-то вроде трехмерной шахматной доски. Сечение ее изображено на фиг. 8.5. Промежуток между ионами 2,81 Е (или 2,81·10 -8 см).

Если наше представление о системе правильно, мы должны уметь проверить его, задав следующий вопрос: сколько понадо­бится энергии, чтобы разбросать эти ионы, т. е. полностью раз­делить кристалл на ионы? Эта энергия должна быть равна теп­лоте испарения соли плюс энергия, требуемая для диссоциации молекул на ионы. Полная энергия разделения NaCl на ионы, как следует из опыта, равна 7,92 эв на молекулу.

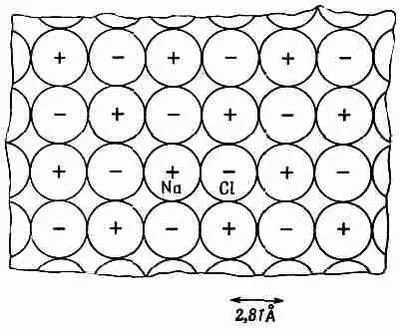

Фиг. 8.5. Поперечный разрез кристалла соли в масштабе нескольких атомов.

В двух перпендикулярных к плоскости рисунка сечениях будет такое же шахматное расположение ионов Na и Сl (см. вып. 1, фиг. 1.7).

Пользуясь коэффициентом перевода

и числом Авогадро (количество молекул в грамм-молекуле)

можно представить энергию испарения в виде

Излюбленная единица энергии, которой пользуются физико-химики,— килокалория, равная 4190 дж; так что 1 эв на молеку­лу — это все равно что 23 ккал/моль. Химик сказал бы поэтому, что энергия диссоциации NaCl равна

Можем ли мы получить эту химическую энергию теоретиче­ски, подсчитывая, сколько работы понадобится для того, чтобы распотрошить кристалл? По нашей теории она равна сумме по­тенциальных энергий всех пар ионов. Проще всего составить себе представление об этой энергии, выбрав какой-то один ион и подсчитав его потенциальную энергию по отношению ко всем прочим ионам. Это даст удвоенную энергию на один ион, потому что энергия принадлежит парам зарядов. Если нам нужна энер­гия, связанная с одним каким-то ионом, то мы должны взять полусумму. Но на самом деле нам нужна энергия на молекулу, содержащую два иона, так что вычисляемая нами сумма прямо даст нам энергию на молекулу.

Энергия иона по отношению к его ближайшему соседу равна —e 2/a, где e 2 =q 2 e /4pe 0, а а — промежуток между центрами ио­нов. (Мы рассматриваем одновалентные ионы.) Эта энергия рав­на —5,12 эв; мы уже видим, что ответ получается правильного порядка величины. Но нам еще предстоит подсчитать бесконеч­ный ряд членов.

Начнем со сложения энергий всех ионов, лежащих по пря­мой. Считая ион, отмеченный на фиг. 8.5 значком Na, нашим выделенным ионом, сперва рассмотрим те ионы, которые лежат на одной с ним горизонтали. Там есть два ближайших к нему иона хлора с отрицательными зарядами, на расстоянии я от Na каждый. Затем идут два положительных иона на расстояниях 2 а и т. д. Обозначая эту сумму энергий U 1 , напишем

(8.19)

Ряд сходится медленно, так что численно его оценить трудно,

но известно, что он равен ln2. Значит,

(8.20)

Теперь перейдем к ближайшей линии, примыкающей сверху. Ближайший ион отрицателен и находится на расстоянии а. Затем стоят два положительных на расстоянияхЦ2а. Следующая пара — на расстоянии Ц5а, следующая— наЦ10 а и т. д. Для всей линии получается ряд

(8.21)

Таких линий четыре: выше, ниже, спереди и сзади. Затем име­ются четыре линии, которые являются ближайшими по диагона­ли, и т. д. и т. д.

Если вы терпеливо произведете подсчеты для всех линий и затем все сложите, то увидите, что итог таков:

Это число немного больше того, что было получено в (8.20) для первой линии. Учитывая, что е 2 /а=- 5,12 эв, мы получим

Наш ответ приблизительно на 10% больше экспериментально наблюдаемой энергии. Он показывает, что наше представление о том, что вся решетка скрепляется электрическими кулоновскими силами, в основе своей правильно. Мы впервые получили спе­цифическое свойство макроскопического вещества из наших по­знаний в атомной физике. Со временем мы добьемся гораздо большего. Область науки, пробующая понять поведение боль­ших масс вещества на языке законов атомного поведения, назы­вается физикой твердого тела.

А как же с ошибкой в наших расчетах? Почему они не до конца верны? Мы не учли отталкивание между ионами на близ­ких расстояниях. Это ведь не совершенно жесткие сферы, так что, сблизясь, они немного сплющиваются. Но они не очень мягкие и сплющиваются самую чуточку. Все же какая-то энер­гия уходит на эту деформацию, и вот, когда ионы разлетаются, эта энергия высвобождается. Энергия, которая на самом деле нужна для того, чтобы развести все ионы врозь, чуть меньше той, которую мы вычислили; отталкивание помогает преодолеть электростатическое притяжение.

А есть ли возможность как-то прикинуть долю этого оттал­кивания? Да, если мы знаем закон силы отталкивания. Мы еще не умеем пока анализировать детали механизма отталкивания, но некоторое представление о его характеристиках мы можем получить из макроскопических измерений. Измеряя сжимае­мость кристалла как целого, можно получить количественное представление о законе отталкивания между ионами, а отсю­да — о его вкладе в энергию. Таким путем было обнаружено, что вклад этот должен составлять 1/9,4 часть вклада от электро­статического притяжения и иметь, естественно, противополож­ный знак. Если этот вклад мы вычтем из чисто электростатиче­ской энергии, то получим для энергии диссоциации на молекулу число 7,99 эв. Это намного ближе к наблюдаемому результату 7,92 эв, но все еще не находится в совершенном согласии. Есть еще одна вещь, которую мы не учли: мы не сделали никаких до­пущений о кинетической энергии колебаний кристалла. Если сделать поправку на этот эффект, то сразу возникнет очень хоро­шее согласие с экспериментальной величиной. Значит, наши представления правильны: главный вклад в энергию кристалла, такого, как NaCl, является электростатическим.
