j 0=-E 0z.

которая и дает однородное поле при больших z. Для полного решения нужно добавить этот член к сумме членов вида (7.41) с F n из (7.44) , причем каждый член надо взять с коэффициентом А n . Эти коэффициенты выбираются так, чтобы после дифферен­цирования получилось поле, согласующееся с плотностью заря­дов К на проволочках сетки.

Развитым нами методом можно объяснить, почему электро­статическая защита с помощью сетки ничуть не хуже сплошных листов металла. Поле за сеткой равно нулю всюду, за исключе­нием промежутка у самой сетки, не превышающего по размерам нескольких ее ячеек. Мы видим, что медная сетка, которая на­много легче и дешевле сплошной медной обшивки, вполне при­годна для защиты чувствительного электрического оборудова­ния от возмущающих внешних полей.

* О новых работах по этому вопросу и библиографию см. в статье С. J.Powell, J.B. Swann, Phys. Rev., 115, 869 (1959).

§1.Электростатиче­ская энергия зарядов. Однородный шар

§2.Энергия конденсатора. Силы, действующие на заряженные проводники

§З.Электростатическая энергия ионного кристалла

§4.Электростатиче­ская энергия ядра

§5.Энергия в электро­статическом поле

§6.Энергия точечного заряда

Повторить: гл. 4 (вып. 1) «Сохранение энергии»; гл. 13 и 14 (вып. 1) «Работа и потенциальная энергия»

§ 1. Электростатическая энергия зарядов. Однородный шар

Одно из самых интересных и полезных от­крытий в механике —это закон сохранения энер­гии. Зная формулы для кинетической и потен­циальной энергий механической системы, мы способны обнаруживать связь между состоя­ниями системы в два разных момента времени, не вникая в подробности того, что происходит между этими моментами. Мы хотим определить теперь энергию электростатических систем. В электричестве сохранение энергии окажется столь же полезным для обнаружения многих любопытных фактов.

Закон, по которому меняется энергия при электростатическом взаимодействии, очень прост; на самом деле мы его уже обсуждали. Пусть имеются заряды q 1и q 2 , разделенные про­межутком r 12. У этой системы есть какая-то энергия, потому что понадобилась какая-то работа, чтобы сблизить заряды. Мы подсчиты­вали работу, производимую при сближении двух зарядов с большого расстояния; она равна

(8.1)

Мы знаем из принципа наложения, что если зарядов много, то общая сила, действующая на любой из зарядов, равна сумме сил, дей­ствующих со стороны всех прочих зарядов. От­сюда следует, что полная энергия системы не­скольких зарядов есть сумма членов, выражаю­щих взаимодействие каждой пары зарядов по отдельности. Если q i и q j - — какие-то два из зарядов, а расстояние между ними r ij (фиг. 8.1),

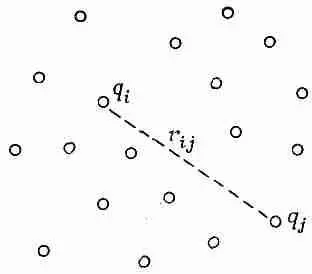

Фиг. 8.1. Электростатическая анергия системы частиц есть сумма электростатических энер­гий каждой пары.

то энергия именно этой пары равна

(8.2)

Полная электростатическая энергия U есть сумма энергий все­возможных пар зарядов:

(8.3)

Если распределение задается плотностью заряда r, то сумму в (8.3) нужно, конечно, заменить интегралом.

Мы расскажем здесь об энергии с двух точек зрения. Пер­вая — применение понятия энергии к электростатическим зада­чам; вторая — разные способы оценки величины энергии. По­рой легче бывает подсчитать выполненную в каком-то случае работу, чем оценить величину суммы в (8.3) или величину со­ответствующего интеграла. Для образца подсчитаем энергию, необходимую для того, чтобы собрать из зарядов однородно за­ряженный шар. Энергия здесь есть не что иное, как работа, которая затрачивается на собирание зарядов из бесконечности.

Представьте, что мы сооружаем шар, наслаивая последова­тельно друг на друга сферические слои бесконечно малой тол­щины. На каждой стадии процесса мы собираем небольшое ко­личество электричества и размещаем его тонким слоем от r до r+dr. Мы продолжаем процесс этот до тех пор, пока не добе­ремся до заданного радиуса а (фиг. 8.2). Если Q r -— это заряд шара в тот момент, когда шар доведен до радиуса r, то работа, требуемая для доставки на шар заряда dQ, равна

(8.4)

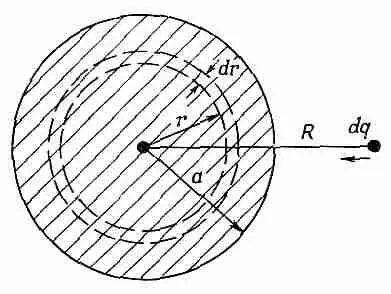

Фиг. 8.2. Энергию однород­но заряженного шара можно рассчитать, вообразив, что его слепили, последовательно наслаивая друг на друга сферические слои.

Если плотность заряда внутри шара есть r, то заряд Q r равен

Уравнение (8.4) превращается в

(8.5)

Полная энергия, требуемая на то, чтобы накопить полный шар зарядов, равна интегралу по dU от r=0 до r=а, т.е.

(8.6)

а если мы желаем выразить результат через полный заряд Q шара, то

(8.7)

Энергия пропорциональна квадрату полного заряда и об­ратно пропорциональна радиусу. Можно представить (8.7) и так: среднее значение (1/r ij) по всем парам точек внутри шара равно 6/ 5а.

§ 2. Энергия конденсатора. Силы, действующие на заряженные проводники

Рассмотрим теперь энергию, требуемую на то, чтоб зарядить конденсатор. Если заряд Q был снят с одной обкладки конден­сатора и перенесен на другую, то между обкладками возникает разность потенциалов, равная

(8.8)

где С — емкость конденсатора. Сколько работы затрачено на зарядку конденсатора? Поступая точно так же, как мы посту­пали с шаром, вообразим, что конденсатор уже заряжен перено­сом заряда с одной обкладки на другую маленькими порциями dQ. Работа, требуемая для переноса заряда dQ ,равна
