Хотя средневековье на полтора тысячелетия ближе к нам, чем Древняя Греция, мы также почти не располагаем подлинными документами о методах строительства готических соборов. И причиной тому не столько пламя военных пожарищ, беспрерывно полыхавшее над Европой, сколько особый характер созданных средневековыми строителями и зодчими организаций. Это были не просто обычные для средневековья цеховые объединения. Это были союзы, именовавшие себя братствами строителей-каменщиков, которые, подобно пифагорейским союзам, были окружены плотной завесой тайны. Члены братства каменщиков считали себя избранными, приобщенными к тайнам высочайшего искусства архитектуры. Как и пифагорейцы, каменщики пользовались лишь им понятным символическим языком, тщательно оберегая от непосвященных свои профессиональные секреты. И если у пифагорейцев их главной богиней была математика, то средневековые каменщики боготворили архитектуру. Собрания членов братства происходили в закрытых помещениях — ложах. Ложи имели строгую иерархию, разделяя братьев на учеников, подмастерьев, мастеров, великих мастеров. Вступая в ложу, ученики приносили клятву верности братству и соблюдения тайны великого искусства архитектуры. Собрания и прием новых членов регламентировались строго разработанным церемониалом, до краев наполненным средневековым мистицизмом. Все это свидетельствует об исключительном авторитете науки и искусства архитектуры в средние века. Заметим, что под влиянием союзов каменщиков-строителей средневековья с начала XVIII века в Европе возникают религиозно-этические союзы вольных каменщиков-масонов (от франц. macon — каменщик). Ложи масонов, сохранившие на Западе огромное влияние и поныне, уже не имели никакого отношения к строительству, хотя и заимствовали у своих средневековых предшественников полный набор мистических обрядов и традиций. (Собрание масонской ложи красочно описано в "Войне и мире" Льва Толстого.)

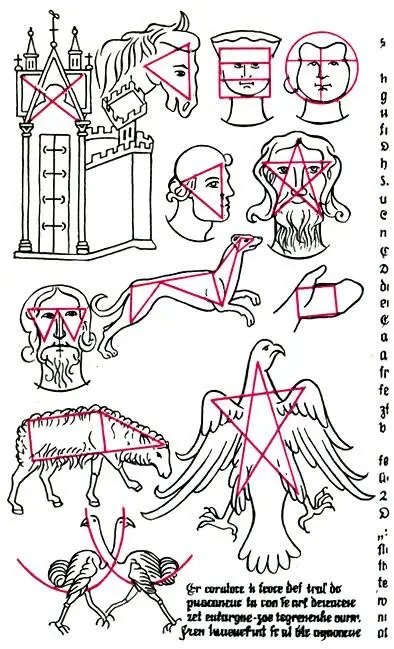

Виллар де Оннекур. Рисунки из альбома. 1235. Париж. Национальная библиотека. Попытки геометризированного рисования человека и животных, приведшие к полному отрицанию естественных пропорций

Виллар де Оннекур. Рисунки из альбома. 1235. Париж. Национальная библиотека. Попытки геометризированного рисования человека

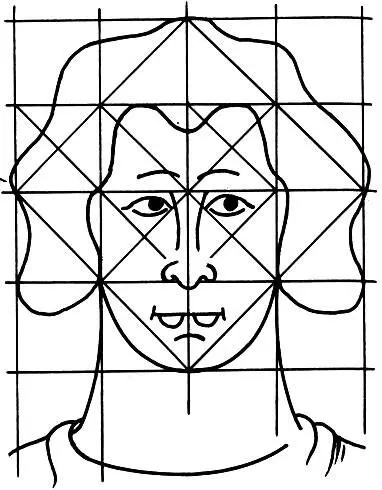

Но истину нельзя удержать в узде: стало достоянием человечества учение Пифагора, обрели жизнь и теоретические изыскания мастеров-каменотесов. Наиболее ранние из них мы находим в альбоме французского зодчего XIII века Вил л ара де Оннекура. Альбом содержит ряд геометрических конструкций, позволявших моделировать архитектурные формы, а также размышления автора о пропорциях человеческого тела. Сколь отличны эти рисунки от работ античных мастеров! Если древние греки пытались постичь законы пропорционального строения человеческого тела, а затем перенести эти законы на архитектурные сооружения, то средневековые мастера, наоборот, пытаются втиснуть живые линии в рамки простейших геометрических фигур, полностью игнорируя естественные пропорции. Вот голова мужчины, вписанная в сетку квадратов и их диагоналей (см. рис.). Это отнюдь не шарж или шутка, а прорисовка с витражей знаменитого Реймского собора. Человеческое тело не является более "мерой всех вещей". Такой мерой становится система геометрических фигур. Именно сетка геометрических линий является тем скелетом, на котором строится тело здания.

К концу XV века было издано несколько книг, посвященных секретам строительного мастерства средневековых зодчих. Вот строки из книги "О камне", написанной в 1486 г. немецким мастером Матхаусом Роцирером: "Если хочешь начертить план башни на точной геометрической основе по примеру каменотесов, начерти квадрат, обозначь его углы буквами а, Ь, с, d ... затем раздели линию а — b на две равные части и обозначь середину буквой е и таким же образом раздели три оставшиеся стороны квадрата. Затем поверни меньший квадрат так, как показано на рисунке". Система квадратов, описанная здесь, очевидна.

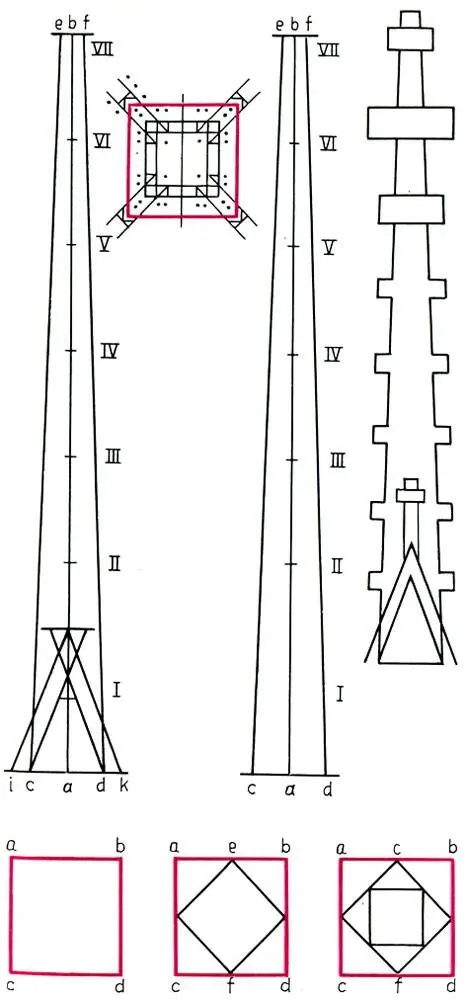

Чертежи для конструирования готических башен из книги Матхауса Роцирера 'О камне'. Регенсбург. 1486 (а)

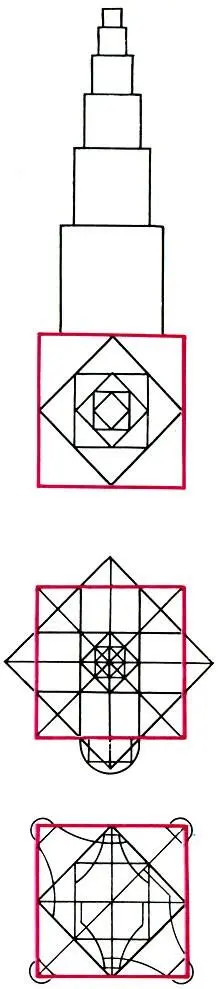

Система квадрирования из книги Лоренца Лахера 'Наставления мастера Лахера'. Нюрнберг. 1516 (б)

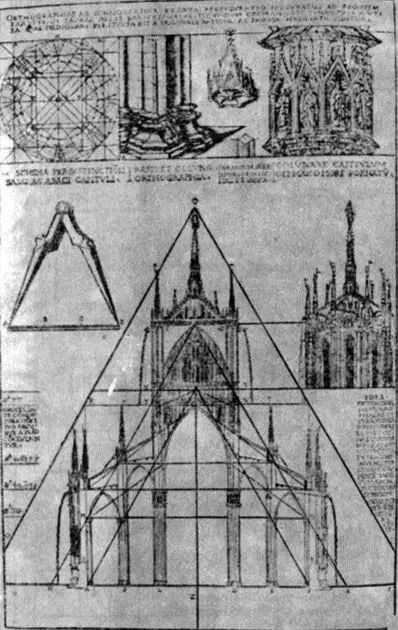

Система триангулирования Миланского собора. Иллюстрация из 'Комментариев к Витрувию' Цезаря Чезарино. Милан. 1521

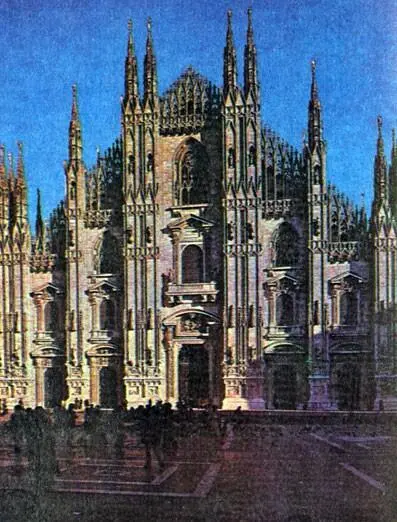

Миланский собор. 1386-1858. Этот самый большой из всех готических соборов мира вмещает 40 000 молящихся. Строительство собора началось в 1386, шпиль был сооружен в 1756-1779, главный фасад завершен в 1805-1813, а последний шпиль — в 1858. Таким образом, собор строился 572 года!

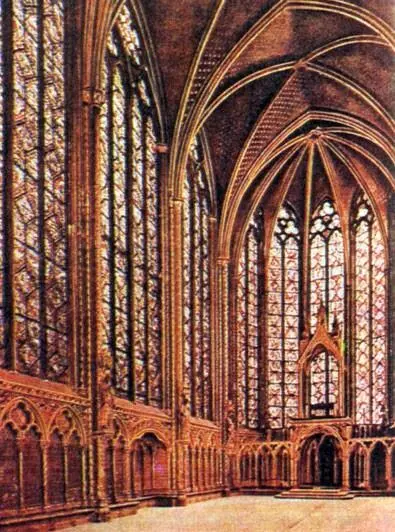

Витражи королевской капеллы Сен-Шапель-жемчужины французской высокой готики. Париж. 1240-1248

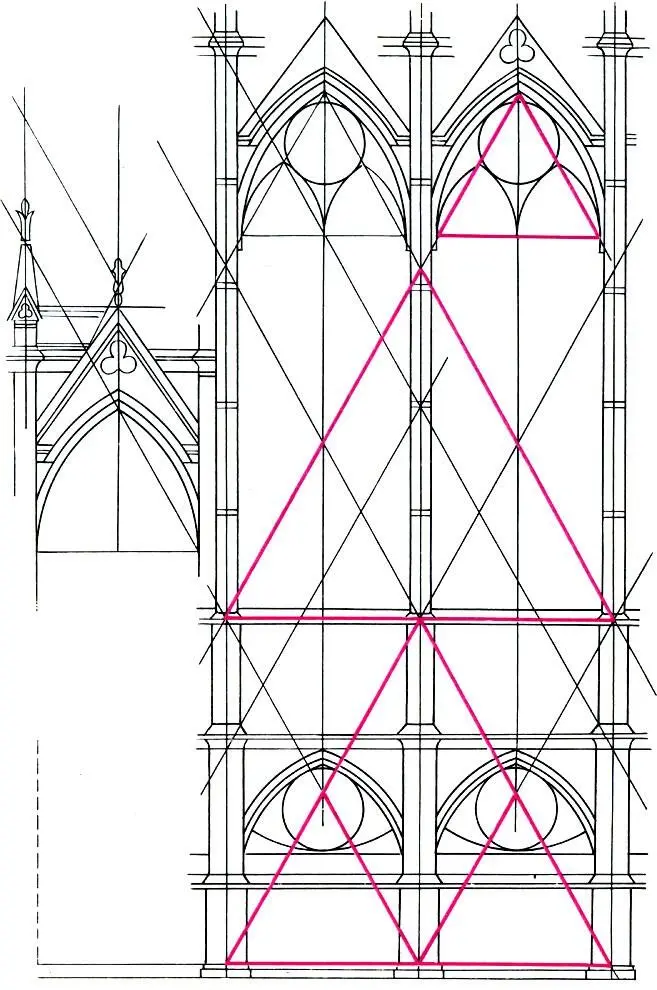

Равносторонний треугольник — основа пропорциональной сетки капеллы Сен-Шапель (по Виолле-ле-Дюку)

Однако протест всесильных лож, требовавших строжайшего запрета на разглашение тайн строительства, помешал Роциреру продолжить публикацию своих трудов. Более того, из сохранившихся документов известно, что за нежелание подчиняться уставу строитель собора мастер Вольфган Роцирер, дядя Матхауса Роцирера, а с ним и резчик Микаэл Лой в 1514 г. были приговорены к смертной казни.

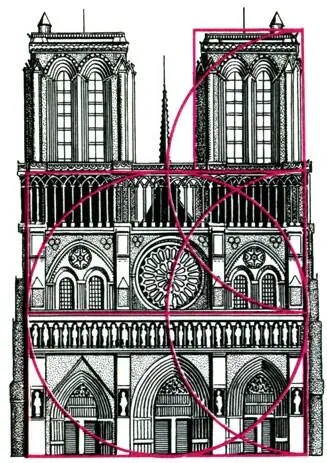

Пропорции западного фасада собора Парижской Богоматери

Показательны и строки из завещания сыну другого немецкого мастера Лоренца Лахера, написанного в 1516 г.: "Впиши один в другой три квадрата — и ты получишь длину и ширину, это та единая основа, к которой сводятся почти все необходимые нам чертежи".
