Александр Волошинов - Математика и искусство

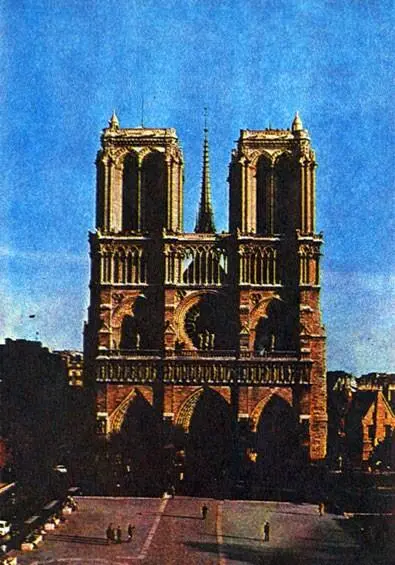

Собор Парижской Богоматери (Нотр-Дам де Пари). Западный фасад. 1163-1257

Но была у средневековых мастеров и другая система пропорционального построения — система триангулирования. Противоположность мнений сторонников систем "ад квадратум" и "ад триангулам" со всей остротой проявилась в дискуссии, состоявшейся во время строительства Миланского собора. По причине огромных размеров собора, заложенного в 1386 г., при его строительстве возникли серьезные затруднения. Миланские зодчие пригласили иностранных коллег. В 1389 г. из Парижа был вызван мастер Николас де Бонавентура. В 1391 г. миланский мастер Джиованни был направлен для консультаций в Германию к мастеру Кельнского собора. В 1394 г. из германского города Ульма прибыл в Милан Ульрих фон Энсинген, а в 1399 г.- из Парижа Жан Миньо. В этот период положение с собором стало критическим. 11 января 1400 г. состоялось собрание всех архитекторов, на котором возник серьезный спор между Миньо и итальянскими зодчими. Разногласия во мнениях составили 54 пункта, среди которых был и пункт о системах пропорционирования. Сторонники системы триангулирования победили. На чертеже, сделанном в 1521 г. Чезаре Чезарино с оригинала 1395 г., мы видим, что в основе пропорций собора лежат равносторонние треугольники (см. рис. на с. 230).

Пропорции: от Парфенона до Нотр-Дама

Среди сторонников системы триангулирования также велись споры относительно того, из каких треугольников должна состоять пропорциональная сетка готического собора: равносторонних, "египетских" и т. д. Мы не будем углубляться в эти теоретические премудрости, а только заметим, что и сторонники системы "ад триангулам", и приверженцы схемы "ад квадратум" оставили потомкам первоклассные архитектурные памятники. В качестве примера укажем на две жемчужины французской столицы: королевскую капеллу Сен Шапель (1243-1248) и знаменитый Нотр-Дам де Пари - собор Парижской Богоматери (1163-1257).

Капелла Сен Шапель — вершина высокой готики, образец совершенной гармонии и безукоризненной формы. Интерьер капеллы ошеломляет даже знатоков готического искусства: потоки теплого света, струящиеся из ее витражей, мощным аккордом вливаются в застывшую симфонию изысканных архитектурных форм капеллы. Согласно исследованиям Виолле-ле-Дюка, пропорциональная сетка капеллы построена на равносторонних треугольниках.

Собор Парижской Богоматери — самый величественный и самый популярный памятник ранней готики. В гордой размеренности западного фасада собора горизонтальные линии еще соперничают с вертикальными. Еще не исчезла стена фасада (ведь это только начало готики), но она уже приобрела легкость и даже прозрачность. Как показал французский историк архитектуры Огюст Шуази, пропорциональную основу западного фасада собора Нотр-Дам составляет квадрат, а высота башен фасада равна половине стороны этого квадрата...

В 1784 г. смиренный отец боголюбовской монашеской братии испросил разрешения у преосвященнейшего Виктора, архипастыря владимирского, благословления на разборку для монастырских потреб обветшавшей и полузаброшенной церковки. Разрешение было милостиво жаловано, но, как говорится, жизнь распорядилась по-своему: заказчики и подрядчики не сошлись в цене. Работы не начались, а там о них и вовсе забыли. Так волею судьбы остался жив памятник, который обошли стороной полчища Батыя и Мамая, пощадили столетия и пожарища бесконечных войн, шедевр древнерусского зодчества церковь Покрова Богородицы на Нерли.

В ясные летние дни среди зелени заливных лугов ее стройная белизна, отраженная гладью старицы Клязьмы, дышит поэзией сказки. Лишь в короткие минуты заката белая свеча церкви загорается тревожно-багряным пламенем. В суровые зимы бескрайняя снежная пелена, будто заботливая мать, укутывает и прячет свое замерзшее дитя. "Во всей русской поэзии, давшей миру столько непревзойденных шедевров, нет, быть может, памятника более лирического, чем церковь Покрова на Нерли, ибо этот архитектурный памятник воспринимается как поэма, запечатленная в камне. Поэма русской природы, тихой грусти и созерцания" (Л. Любимов).

Прежде чем приблизиться к тайне очарования древнерусской архитектуры, нам необходимо познакомиться с системой мер, существовавшей в Древней Руси. Мы уже отмечали (с. 198), что в разных местах земного шара, в разные времена и у разных народов эталоны длины были в принципе одинаковыми: они так или иначе происходили от человеческого тела. Эти так называемые антропометрические меры обладали ценнейшим для архитектуры качеством, о котором с введением метрической системы мер забыли, но к которому в XX веке вернулся Ле Корбюзье. Дело в том, что антропометрические меры в силу своего происхождения соразмерны человеку и поэтому удобны для конструирования искусственной среды обитания людей — архитектурных сооружений. Более того, в "человечьих" мерах заложены пропорции, отобранные самой природой, такие, как деление пополам, золотое сечение, функция золотого сечения. Следовательно, в антропометрических мерах естественным образом заложена гармония природы.

Основной строительной мерой в Древней Руси была сажень, равная размаху рук в стороны. Сажень делилась на 2 полусажени , полусажень — на 2 локтя - расстояние от кончиков пальцев до локтя, локоть — на 2 пяди — расстояние между вытянутыми в противоположные стороны большим пальцем и мизинцем. Все четко и логично. Однако чем пристальнее историки изучали древнерусские летописи, тем больше становилось саженей, а когда их число перевалило за десять, голова у историков пошла кругом. Необходимо стало навести математический порядок в древнерусской системе мер. Это сделали историк, академик Б. А. Рыбаков и архитектор И. Ш. Шевелев. Начало антропометрическим мерам дает рост человека а. Главной из всех видов саженей является мерная , или маховая, сажень С м, которая равна размаху рук человека в стороны. Изучение пропорций человеческого тела показывает, что С м= 1,03а. Другой важной мерой у всех народов являлся двойной шаг, который равен высоте туловища от стоп до основания шеи. Последнее расстояние, как мы знаем (с. 220), равно 5/ 6а. Таким образом, двойной шаг , или малая (тмутараканская) сажень, С т= 5/ 6а = 0,833а. Но главный сюрприз кроется в отношении этих двух основных размеров:
