Передняя крышка корпуса алюминиевая, внутри она имеет углубление. В нижнюю часть этого углубления впрессовывается наружная обойма переднего шарикового подшипника якоря, под которую положена изолировочная прокладка, электрически отделяющая подшипник от корпуса. Вокруг обоймы шарикового подшипника поставлена фигурная шайба, под которую положен войлок для удержания смазки. Шайба закрепляется керновкой алюминиевого выступа. Вокруг углубления сделан бортик для плотного соединения с корпусом магнето.

В верхней части углубления, в середине его, крепится 4-мя винтами ось распределительной шестерни магнето. Между двумя нижними винтами имеется паз, в который укладывается фетровый фитиль, соединяющийся одним концом с войлочной набивкой под фасонной шайбой, а другим концом вставляющийся во внутрь полой оси распределительной шестерни.

Масло из масленки поступает по вертикальному каналу на середину фитиля, откуда оно стекает как во внутрь оси шестерни, так и в войлочную набивку под фасонной шайбой.

Вокруг (верхнего углубления станины, в две канавки вложен просаленный шнур. Ниже в станине укреплены две гладкие шпильки, на которые упираются стабилитовые секторы распределителей; для этой же цели в верхней части станины укреплена еще одна шпилька. Крепится крышка к корпусу 4-мя винтами, головки которых входят в станину впотай.

Вращающийся магнит изготовлен из специальной стали и представляет собою искусственный постоянный магнит. В торец передней (широкой) части закреплена цапфа, на которую одевается на шпонке цилиндрическая шестерня, имеющая 44 зуба; рядом с шестерней на цапфу насаживается внутренняя обойма шарикового подшипника. За обоймой цапфа сведена на конус, на котором имеется канавка для шпонки. На этот конец цапфы надевается крышка муфты автоматического изменения момента зажигания; конец цапфы навинтован для гайки, закрепляющей крышку муфты на нем. Задние концы магнита более тонкие, на них надеваются тонкие пластинки из мягкого железа, изолированные между собою. Применением пластинчатых полюсных наконечников магнита достигается более значительная скорость изменения магнитного потока, так как уменьшаются потери на токи Фуко .

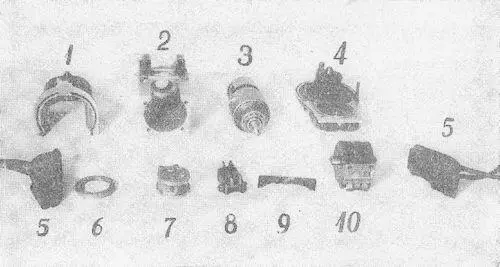

Рис. 28.Детали магнето.

1 — кожух, 2 — корпус, 3 — вращающийся магнит, 4 — передняя крышка корпуса, 5 — распределительный сегмент, 6 — кольцо прерывателя, 7 — прерыватель, 8 — корпус соединительной муфты, 9 — крышка прерывателя, 10 — индукционная катушка.

К торцу магнита прикрепляется 4-мя медными винтами бронзовая диамагнитная круглая накладка. Накладка в середине имеет цапфу, на которую надеваются задний шариковый подшипник магнита и кулачек прерывателя, имеющий два выступа. Кулачек насаживается на шпонку и закрепляется винтом, ввинчиваемым в торец цапфы.

Индукционная катушка (трансформатор) служит дли получения индуктированного тока низкого напряжения и преобразования его в ток высокого напряжения. Она состоит из сердечника, первичной обмотки, конденсатора, вторичной обмотки: и контактной пластины.

Сердечник изготовлен из железных пластин, изолированных между собою. Концы сердечника, выходящие наружу, снизу срезаны для плотного прилегания к полюсным наконечникам, на которых катушка закрепляется 2-мя винтами.

Первичная обмотка намотана на сердечник катушки, она имеет около 160–170 витков толстой медной проволоки, диаметром около 1 м/м. Начало ее припаяно к сердечнику, а конец выведен наружу катушки и припаян к контактной пластине, изолированной от массы.

Параллельно контактам прерывателя в первичную обмотку включен конденсатор, назначение которого поглощать ток самоиндукции, появляющийся в первичной обмотке в момент разрыва контактов прерывателя.

Конденсатор состоит из двух длинных станиоловых лент, изолированных между собою специальным лаком. Ленты концентрически навиты на первичную обмотку. Одна лента соединена с сердечником кадушки, а через него с массой, а другая лента соединяется шиной, проложенной под концом первичной обмотки с контактной пластиной катушки.

Вторичная обмотка намотана сверху лент (обкладок) конденсатора; она имеет около 13 000 витков тонкой медной проволоки. Начало ее припаяно к первичной обмотке около конца последней. Конец вторичной обмотки припаян к центральному контакту катушки, расположенному по середине передней части катушки, снаружи ее.

Снаружи катушка обмотана лентой из материи в несколько слоев и пролакирована. По бокам катушка имеет щеки из пергинакса. К задним частям щек прикреплена латунная контактная пластина.

Контактная пластина четырехугольная, сверху имеет два вырезанных и отогнутых ушка, которыми она прикрепляется к щекам катушки. В средней части пластина изогнута для упругости. К внутренней ее поверхности прикрепляются три, наложенные одна на другую, тонкие медные пластинки. Пластинки на ¾ своей длины разрезаны на 3 части; концы пластин загнуты кверху; загнутые концы образуют контактные щетки, которыми пластины соприкасаются с основанием наковальни прерывателя. Наложенные пластинки щеток создают значительную эластичность, обеспечивающую хороший контакт с наковальней прерывателя.

Прерыватель служит для быстрого размыкания и замыкания первичной цепи, благодаря чему во вторичной обмотке индуктируется ток высокого напряжения. Прерыватель состоит из основания прерывателя, наковальни и молоточка с пружиной.

Основание прерывателя представляет собою бронзовый диск, который поперечным вырезом делится на две части — переднюю и заднюю. Сверху передней диск имеет четырехугольную стойку, к которой прикрепляется наковальня. Под наковальню помещаются две тонкие и одна толстая изолированные прокладки, электрически отделяющие наковальню от массы. Для той же цели под головки винтов, укрепляющих наковальню, кладутся тоже изолировочные прокладки.

Снизу к диску прерывателя прикрепляется фетровая набивка, служащая для смазки кулачка.

Задний диск имеет два направляющих штифта для крышки прерывателя, последняя кренится к диску одним винтом.

Наковальня бронзовая; ее планка имеет два отверстия, куда вставляются эбонитовые втулочки, изолирующие винты, которыми прикрепляется наковальня к диску прерывателя.

Наковальня имеет два отростка: в один из них (правый) ввинчивается неподвижный, но регулируемый контакт прерывателя, в другой (левый отросток) вставлена эластичная подушка, ограничивающая отход молоточка.

Молоточек изготовлен из алюминия. Он помещается в прорези между передней и задней частью диска прерывателя. В средней своей части молоточек просверлен для пропуска оси, укрепленной в диске; на этой оси молоточек качается.
