Нижняя часть молоточка изогнута; на конце ее имеется фибровая вставка, на которую нажимает кулачек при вращении магнита магнето.

В верхнюю часть молоточка ввинчивается другой контакт прерывателя — подвижной, но не регулируемый.

Контактные винты прерывателя изготовлены из стали, на их головки напаяны контакты из сплава, состоящего на 80 % из платины и 20 % иридия.

К верхней части молоточка прикрепляется один конец плоской пружины, другой конец которой крепится к диску. Пружина прижимает контакт молоточка к контакту наковальни. Сила нажатия пружины около 700–800 грамм. Пружина имеет два пера — верхнее длинное и нижнее короткое. Прерыватель закрепляется в корпусе магнето при помощи удерживающего кольца, которое крепится к корпусу головками двух винтов, ввинчивающихся в заднюю стенку корпуса.

Распределитель служит для распределения тока высокого напряжения по свечам соответствующих цилиндров.

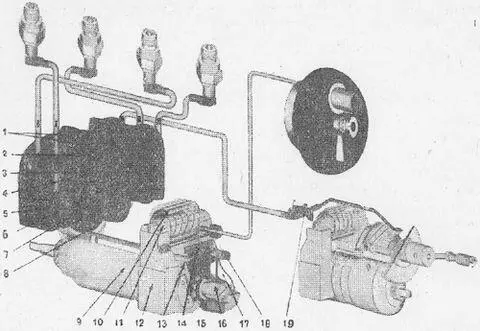

Рис. 29.Система зажигания, монтажная схема.

1 — правый и левый сектора, 2 — контакт от пускового магнето, 3 — рабочие контакты барабана, 4 — пусковой контакт барабана, 5 — кольца барабана распределителя, 6 — барабан-распределитель, 7 — рабочие контакты секторов, 8 — уголек барабана-распределителя, 9 — якорь-магнит, 10 — обкладка конденсатора, 11 — сердечник катушки, 12 — неподвижные наполюсники, 13 — подвижные наполюсники, 14 — контактная пластинка, 15 — контактный винт, 16 — кулачковая шайба, 17 — молоточек прерывателя, 18 — наковальня прерыватели, 19 — зажим к ключу.

Распределитель состоит из следующих частей: барабана, распределительной шестерни, сегментов и крышки.

Барабан распределителя изготовлен из стабилита. Внутри барабана укреплена медная втулка, в которой находится угольный контакт. От угольного контакта наружу барабана выведены два медных контакта (более широких). Помимо двух указанных контактов, на барабане имеются еще два узких контакта, находящиеся радом с первым (попарно). Последние соединены скобкой внутри барабана с медным кольцом, опоясывающим барабан.

Ток высокого напряжения от трансформатора магнето поступает на угольный контакт, медную втулку, далее проходит к наружным контактам барабана, с которых он, при вращении барабана, поступает на контакты распределительных сегментов. К медному кольцу барабана подводится ток высокого напряжения от пускового магнето; далее ток поступает через узкие контакты барабана на контакты сегментов.

Распределительный барабан вращается большой распределительной шестерней, на которой он укрепляется зажимным кольцом. Для точной установки барабана на, шестерне, а также, чтобы не происходило пробуксоваиия его, на шестерне имеется круглое отверстие, в которое входит установочный штифт, ввернутый в барабан. Под барабан на шестерне кладется прокладочное кольцо из картона.

Распределительная шестерня стальная, имеет 88 зубьев. На шестерне, между двумя зубьями, нанесена риска; эта риска при сборке магнето должна совмещаться с отмеченным зубом на малой конической шестерне. При установке зажигания эта риска устанавливается, против риски, имеющейся на передней крышке корпуса магнето.

Шестерня имеет два отверстия, через которые можно ослаблять и зажимать отверткой 4 винта, крепящие ось шестерни к передней крышке магнето. Своей ступицей шестерня насаживается непосредственно на стальную ось. Ось шестерни стальная, каленая и цементированная; своим фланцем она прикрепляется к станине корпуса головками 4-х винтов, под которые кладутся тонкие шайбы. Ось эксцентричная; это позволяет изменять расстояние между осями сцепляющихся шестерен, чем достигается регулировка зацепления зубьев. Ось внутри полая; в эту полость проходит узкая полоска фетра, в виде фитиля, от нижней фетровой набивки крышки. Фитиль имеет у конца два отверстия, которыми он надевается на две латунные втулочки, вставленные в отверстие оси. Внутрь втулочек вставляются тонкие фетровые фитильки со спиральными пружинками. Отверстие оси выходят в канавки, расположенные на наружной поверхности оси, в виде двух ромбов.

Таким образом смазка из масленки корпуса но каналу попадает на фитиль, подводится им ко втулочкам и по фитилькам втулочек подается в канавки оси.

На конце ось имеет кольцевую заточку, в которую ставится фигурная замыкающая шайба из мягкого металла, удерживающая шестерню на оси; под шайбу кладутся четыре тонкие прокладочные шайбы.

На торце оси имеется прорезь для отвертки, позволяющая изменять положение оси при регулировке зацепления зубьев шестерен.

Распределительные сегменты изготовлены из стабилита; сегментов два — правый и левый.

Правый сегмент имеет два зажима для проводов, обозначенные цифрами 1 и 4; левый сегмент имеет три зажима, обозначенные цифрами 3, 2 и Н.

Указанная нумерация зажимов показывает очередность подвода тока к ним при вращении барабана по часовой стрелке, но не имеет ничего общего с порядком работы цилиндров, т. е. нельзя соединить зажим первый с первым цилиндром, зажим второй со вторым цилиндром, зажим третий с третьим цилиндром и зажим четвертый с четвертым цилиндром. Для получения зажигания в последовательности 1-2-4-3, имеющейся у Т-26 необходимо цилиндры присоединить следующим образом:

Цилиндр 1-й соединить с зажимом 1-м.

Цилиндр 2-й соединить с зажимом 2-м.

Цилиндр 4-й соединить с зажимом 3-м.

Цилиндр 3-й соединить с зажимом 4-м.

К зажиму H подводится провод от пускового магнето. Каждый зажим оканчивается борном, состоящим из латунной втулки и контактной пластинки из красной меди. Внутрь навинтованной части втулки завинчивается латунной винт с острым концом.

Закрепление провода от свечи в сегменте производится следующим образом: провод вставляется в зажим так, чтобы его конец дошел до дна канала; завинчивается винт борна, при этом он пробуравит изоляцию и жилы провода и закрепит его в сегменте

Между контактной пластинкой сегмента и контактами распределительного барабана существует зазор около 0,4 мм.

Крышка распределителя алюминиевая, она служит для удержания на месте, в собранном магнето сегментов распределителя. Крышка укрепляется на станине при помощи винта под головку которого кладется пластинчатая пружина удерживающая винт от отвинчивания.

Выключатель служит для прекращения воспламенения смеси, а. следовательно, для остановки мотора.

Выключателем магнето является контакт в фибровой втулочке, ввинченной в металлическую втулку в задней стенке кожуха магнето. Он всегда прижат к контактной пластинке катушки магнето и соединен проводам с выключателем магнето на центральном переключателе.
