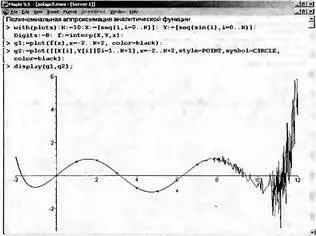

Рис. 5.10. Пример неудачной аппроксимации синуса при N=10 и Digits=8

Практическая рекомендация при полиномиальной аппроксимации выглядит следующим образом — число точных цифр в промежуточных результатах Digits должно на несколько цифр превышать значение N. Рисунок 5.11, приведенный для N=10 и Digits=15 удовлетворяет этому правилу. При этом все точки точно укладываются на кривую полинома 10-го порядка. Однако за пределами интервала, в котором находятся узловые точки, кривая аппроксимации резко отклоняется от функции синуса. Это говорит о том, что достаточно точная экстраполяция (предсказание) при полиномиальном приближении невозможна — повышение степени полинома лишь ухудшают возможности экстраполяции.

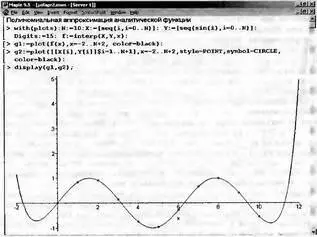

Рис. 5.11 Пример достаточно корректной аппроксимации синуса при N=10 и digits=15

Maple 9.5 является системой, позволяющей выполнять арифметические вычисления с практически произвольным числом точных цифр. Ограничения на это число накладывается объемом памяти ПК (для современных ПК не актуально) и возрастанием времени вычислений. В качестве примера аппроксимации полиномом высокой степени на рис. 5.12 приведен документ, осуществляющий аппроксимацию функции синуса для степени полинома N=30 при числе точных цифр Digits=40. Нетрудно заметить, что все 31 узловые точки прекрасно укладываются на кривую полинома и что за пределами расположения этих точек она резко отклоняется от синусоидальной функции.

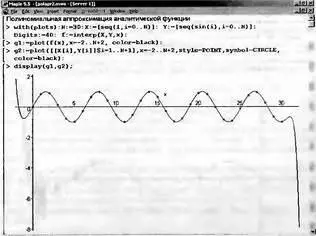

Рис. 5.12. Пример аппроксимации функции синуса полиномом степени N=30 при Digits=40

В целом аппроксимация полиномами высокой степени хотя и возможна, но непрактична, поскольку такие полиномами едва ли можно назвать простыми аппроксимирующими функциями.

Для сплайн-интерполяции используется Maple-функция spline(X,Y,var,d). Здесь X и Y — одномерные векторы одинакового размера, несущие значения координат узловых точек исходной функции (причем в произвольном порядке), var — имя переменной, относительно которой вычисляется сплайн-функция, наконец, необязательный параметр d задает вид сплайна. Он может иметь цифровые 1, 2,3 или 4, либо символьные значения:

linear — линейная функция, или полином первого порядка,

quadratic — квадратичная функция, или полином второго порядка,

cubic — полином третьего порядка,

quartic — полином четвертого порядка.

Если параметр d опущен, то сплайн-функция будет строиться на основе полиномов третьего порядка (кубические сплайны). Важно отметить, что за пределами узловых точек сплайны обеспечивают экстраполяцию, представляя данные в соответствии с первым полином слева и последним справа.

Технику сплайновой аппроксимации наглядно поясняет рис. 5.13. На нем представлено задание векторов узловых точек X и Y и четырех сплайновых функций, по которым построены их графики. Для одной из функций (кубических сплайнов) показан вид сплайновой функции.

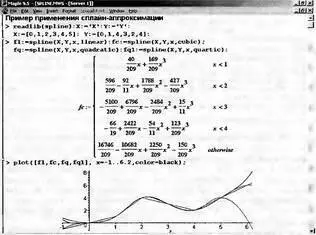

Рис. 5.13. Задание сплайновой аппроксимации и построение графиков полученных функций

Как видно из рис. 5.13, сплайновая функция представляет собой кусочную функцию, определяемую на каждом отдельно. При этом на каждом участке такая функция описывается отдельным полиномом соответствующей степени. Функция plot «понимает» такие функции и позволяет без преобразования типов данных строить их графики. Для работы с кусочными функциями можно использовать функции convert и piecewise.

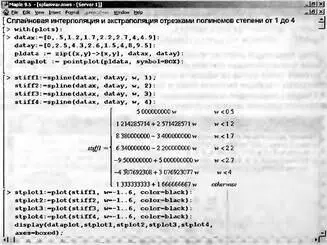

Обычно удобно представлять на одном графике узловые точки и кривые интерполяции и экстраполяции. На рис. 5.14 дан пример такого рода. Здесь для одних и тех же данных, представленных векторами datax и datay заданы все 4 возможные типа сплайновой интерполяции/экстраполяции (заданы числами, указывающими на степень полиномов сплайн-функций).

Рис. 5.14. Сплайновая интерполяция/экстраполяция при степени полиномов от 1 до 4

Вывод указан для степени полиномов 1, что соответствует линейной интерполяции/экстраполяции. Для других случаев вывод заблокирован двоеточием, поскольку выглядит очень громоздким. Тем не менее, читатель может просмотреть его, заменив двоеточие на точку с запятой. С помощью графической функции display выводятся как все кривые сплайновой интерполяции/экстраполяции, так и узловые точки — рис. 5.15. Полезно обратить внимание на плохую пригодность для экстраполяции сплайнов второго порядка.

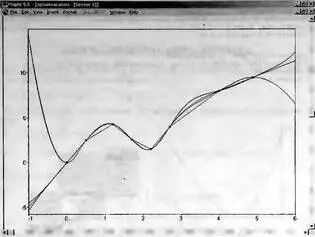

Рис. 5.15. Графики, построенные документом, представленным на рис. 5.14

Мы вернемся к рассмотрению сплайновой аппроксимации в конце этой главы при описании пакета расширения CurveFitting.

На самом деле выполнять все расчеты для полиномиальной аппроксимации в Maple 9.5 не нужно, поскольку системы имеет реализующую данный алгоритм встроенную функцию interp(X,Y,v) или, в инертной форме, Interp(X,Y, v). Переменная v указывает имя переменной интерполяционного полинома. Векторы X и Y должны содержать n+ 1= N координат точек исходной зависимости, где n — степень интерполирующего полинома.

Рисунок 5.16 показывает технику применения полиномиальной аппроксимации на основе функции interp с построением графика исходных точек и аппроксимирующего полинома. Нетрудно заметить, что график полинома проходит точно через исходные точки — они показаны квадратиками.

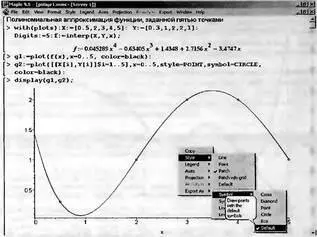

Рис. 5.16 Пример осуществления полиномиальной аппроксимации для таблично заданных данных (точек)

В этом примере полезно присмотреться к визуализации результатов вычислений и совместному построению графика интерполирующего полинома и исходных точек. В частности, для построения последних использована обычная функция plot, позволяющая выводить на график точки с заданными координатами, причем не только в виде окружностей, но и в виде точек, маленьких крестиков, кружков, квадратов и других фигур. Для выбора типа точек и других параметров графика его надо выделить (установив указатель мыши в поле графика и щелкнув левой кнопкой) и нажать правую кнопку мыши — появится контекстно-зависимое меню с операциями форматирования графика.
