Ракеты К-5 выпускались также и в Китае, где их производство под наименованием PL-1 развернулось в соответствии с переданной в конце 1950-х гг. лицензией.

В целом создание ракет семейства К-5 способствовало становлению промышленной базы для выпуска ракет класса «воздух-воздух», позволило освоить ракетное вооружение в войсках, обеспечило всепогодное применение фронтовой истребительной авиации в период до появления легких ракет с радиолокационными головками самонаведения, что было достигнуто только к концу 1960-х гг.

Ракеты семейства К-5 обеспечивали перехват скоростных целей в широком диапазоне высот: от 800 до 20000 м. При этом все модификации обладали рядом общих недостатков: возможностью атаки целей только в ракурсе до 1/4 с задней полусферы, необходимостью удержания луча РЛС на цели в течение всего полета ракеты, явно недостаточной величиной допустимого превышения цели над перехватчиком, неэффективностью применения по целям, маневрирующим с перегрузкой более 1,5-2 единиц.

Во время показа 2 сентября 1958 г. новой ракетной и авиационной техники Н.С. Хрущеву летчик-испытатель В.П. Бобровицкий на МиГ -19ПМ сбил беспилотный Ил-28 на глазах руководителя партии и правительства.

В части боевого применения ракет семейства К-5 отечественной авиацией приводятся сведения о пуске этих изделий с Су-9 по паре самолетов-нарушителей, залетевших в воздушное пространство со стороны Ирана в 1960-е гг. Самолеты шли в плотном строю и не различались бортовой РЛС советского перехватчика как отдельные цели. В результате ракеты пролетели как раз между нарушителями, не нанеся им ни малейшего вреда. Более успешной была ракетная атака в 1967 г.: Су-9 удалось повредить автоматический дрейфующий аэростат на, казалось бы, недоступной высоте 26 км, после чего тот снизился и был добит другим советским истребителем.

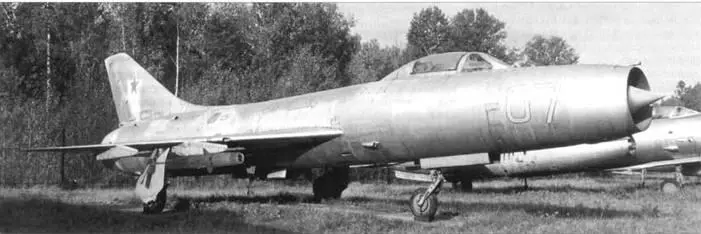

Перехватчик Су-9 с ракетами К-55.

С середины 1950-х гг. считалось целесообразным совместное залповое применение ракет с радиолокационными и инфракрасными системами наведения, что, по замыслу разработчиков, должно было свести к минимуму эффективность мер противодействия противника. Кроме того, уже упомянутые сложности боевого использования ракет с наведением по лучу склоняли заказчиков к внедрению систем самонаведения. В 1958 г. с началом разработки относительно малогабаритной самонаводящейся ракеты К-13 возникло предложение об использовании ее тепловой ГСН в составе ракет семейства К-5. Разработку ракеты ЦМ-6, в дальнейшем названной К-55, поручили КБ завода №455, первоначально организованному для решения технологических задач, возникавших в ходе серийного производства ракет класса “воздух-воздух».

Дальность пусков в ЗПС, км 1,2-10

Высота целей, км 0.2-22

Скорость целей, км/ч до 1600

Масса ракеты, кг 92

Масса боевой части, кг 12

Длина ракеты, м 2,7

Диаметр ракеты, м 0,2

Размах крыла, м 0,64

Первые опытные образцы изготовили и испытали уже в 1951 г. С летевших на высотах 10-15 км МиГ-19 провели четыре пуска программных ракет ЦМ-6П. Однако, несмотря на их положительные результаты, быстро сделать ракету «на коленке» не получилось. Кроме того, это была первая самостоятельная работа конструкторского коллектива во главе с Н.Т. Пикотом, опыт приобретался по мере накопления ошибок.

В 1960 г. удалось выпустить комплект конструкторской документации по К-55. провести стендовую отработку контура управления и первые наземные испытания новой боевой части разработки ГСКБ-47 – переднее место штатной БЧ ракеты К-5 на К-55 заняла головка самонаведения. В этот период ракета фигурировала под наименованием Р-6. В следующем году (с 4 февраля по 25 марта) с одного из опытных Су-9 (Т-43-3) в диапазоне высот от 7 до 21,5 км выполнили пуски шести программных и одной телеметрической ракеты с тепловой головкой ИГС-59, ранее разработанной в НИИ-10 коллективом во главе с И.Н. Государовой для К-13, но не использованной на этой ракете.

В производстве находились телеметрические ракеты и их модификации для отработки ГСН (К-55ТГ) и радиовзрывателя «Ласточка» (К-55СВ), а также боевые ракеты К-55ТС с оптическим взрывателем. В 1962 г. провели девять пусков по спускающимся на парашютах светящимся авиабомбам и мишеням, по результатам которых испытания прервали: потребовалось провести доработку ГСН. Кроме того, необходимо было провести регламентные работы на привлеченных к испытаниям самолетах Т-43-5 и Т-43-12.

В 1963 г. заводские испытания продолжились на Т-43-12 и завершились в мае 1964 г. с положительными результатами: пусками с Су-9 были сбиты беспилотные Ил-28 и МиГ-15.

Как и при создании других унифицированных систем оружия, задача оказалась не столь простой, как предполагалось. Исходную К-51 основательно переделали, неизменным остался только твердотопливный двигатель ПРД-45. Взамен первоначально использовавшегося в 1962 г. радиовзрывателя «Ласточка» установили оптический взрыватель. Сначала испытывался радиовзрыватель «Огонек», а затем «Роза», разработанный ЦКБ-589.

Помимо размещения в передней части ракеты К-55 тепловой головки самонаведения, а за ней – неконтактного оптического взрывателя «Роза» важным отличием от К-51 стало применение двух боевых частей, одна из которых устанавливалась в середине корпуса, а другая – в хвостовой части ракеты, на месте аппаратуры радиоуправления К-51. По таким показателям, как максимальная дальность, суммарный вес боевых частей, К-55 существенно превосходила исходный образец и, кроме того, обеспечивала возможность пуска в широком диапазоне углов в задней полусфере цели.

Работа шла фактически параллельно К-88, создававшейся в то же время в ОКБ-4 путем переноса технических решений К-8 на изделие существенно меньших размеров. По уровню характеристик К-55 не превосходила своего конкурента, но была более предпочтительна для освоения в серийном производстве.

Исходя из положительных результатов заводских испытаний, ВПК своим решением 9 сентября 1964 г. предписала со II кв. 1965 г. приступить к совместным испытаниям модернизированного комплекса вооружения для Су-9 с сочетанием ракет К-51 (РС-2УС) и К-55, предусмотрев использование для этих целей двух Су-9. До конца года завод №455 изготовил 35 ракет для проведения государственных испытаний.

В 1965 г. были запущены шесть боевых и пять телеметрических ракет, сбиты четыре беспилотных МиГ-15, а в следующем году провели пуски двух боевых и пяти телеметрических ракет. В результате удалось повысить чувствительность ГСН С-59.

Начиная с 1967 г. К-55 выпускались большой серией в Калининграде на заводе N°455 подиндексом «изделие 67». Но план был выполнен заводом менее чем наполовину из-за недопоставок смежным предприятием ГСН С-59. В следующем году удалось выйти на плановые уровни производства, но ракету доработали: ввели ударный взрыватель в предохранительно-исполнительный механизм И-116, усовершенствовали блок автоматики, усилили корпус второго отсека. Официально К-55 приняли на вооружение постановлением от 21 января 1969 г. как Р-55 в составе системы вооружения самолета Су-9.
