Включение механизмов ПАЗ осуществлялось автоматически от гамма-датчика РБЗ-1М. Радиометрический блок защиты РБЗ-1М являлся датчиком всей системы ПАЗ и предназначался для выдачи сигнала на срабатывание устройств герметизации, МОД и автоматического стопора башни при ядерном взрыве до подхода к танку ударной волны и на выключение электродвигателей вентилятора и нагнетателя (если они были включены). Питание прибора осуществлялось от бортовой сети машины постоянным током напряжением 24–29 В. РБЗ-1М устанавливался слева от командира на стенке башни.

Для улучшения условий наблюдения механика-водителя за контрольно-измерительными приборами, облегчения управления электрическими цепями и более надежной их защиты от перегрузок и коротких замыкания установили новый центральный щиток механика-водителя, на который перенесли выключатели ТДА, гирополукомпаса и электрического водооткачивающего насоса. Некоторые изменения претерпела и конструкция распределительного щитка башни (ввели автоматы защиты сети).

Кроме того, в 1961 г. боковые буксирные крюки заменили небольшими облегченными крюками, устанавливавшимися горизонтально и обеспечившими лучшие условия эвакуации буксируемой на плаву машины.

В 1962 г.:

— в системе воздухоочистки применили двухступенчатый воздухоочиститель комбинированного типа (ВТИ-10) с эжекционным отсосом пыли из пылесборника (с января). Для увеличения разряжения и отсоса пыли в эжекторе с помощью коллектора объединили выхлоп от третьего и четвертого цилиндров двигателя и установили специальный высоконапорный эжектор отсоса;

— в связи с вводом нового воздухоочистителя увеличили жесткость моторной перегородки за счет добавления зигов (с февраля);

— для учета работы двигателя ввели счетник моточасов ЧП-563, который размещался на левом подкрылке за крышкой левого лючка перегородки МТО.

Кроме того, справа от механика-водителя стал устанавливаться спидометр (с апреля);

— с целью снижения массы машины толщину верхнего лобового листа корпуса уменьшили с 10 до 8 мм (с мая);

— увеличили заправочную емкость топливной системы двигателя до 390 л, установив в МТО танка за коробкой передач дополнительный топливный бак емкостью 140 л и изменив общую схему подключения внутренних топливных баков к топливораспределительному крану (с сентября). При этом запас хода танка по шоссе вырос до 370 км, на плаву — до 120 км.

— с целью улучшения водоходных качеств танка ввели корпус большего водоизмещения за счет увеличения его высоты на 70 мм и изменения угла наклона нижнего лобового листа от вертикали с 45 до 55° (с октября). Для лучшего схода воды с задней части крыши корпуса ей был придан небольшой обратный уклон. Запас плавучести машины повысился до 28 % (3,9 м 3 );

— для эксплуатации танка в морских условиях на башне у вентилятора приваривался специальный фланец под установку воздухозаборной трубы; поставка этих труб осуществлялась только по специальному заказу ВМФ (с ноября);

— установили азимутальный указатель (на корпусе механизма поворота башни), который использовался для измерения углов поворота башни относительно корпуса машины, а также горизонтальных углов наводки при стрельбе с закрытых огневых позиций (с декабря).

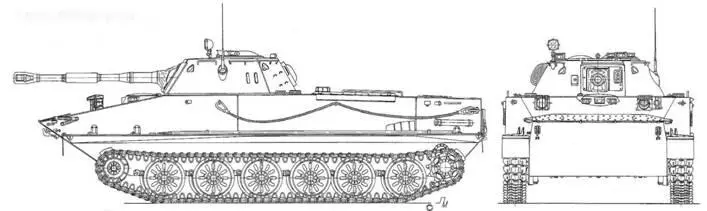

Танк ПТ-76Б обр. 1962 г.

Схема броневой защиты танка ПТ-76Б обр. 1962 г.

Устройство наружного стопорения башни танка ПТ-76Б.

Схема системы охлаждения и подогрева танка ПТ-76Б с унифицированным нагнетателем.

Танк ПТ-76Б обр. 1962 г. с установкой дополнительных плоских топливных баков (с мая 1964 г.).

Азимутальный указатель танка ПТ-76Б.

В 1963 г.:

— с мая с целью обеспечения более надежной работы ходовой части танка применили заневоленные торсионы, в связи с чем торсионы правого борта были невзаимозаменяемыми с торсионами левого борта. Кроме того, для размыкания цепи электропривода при застопоренной башне в стопор башни ввели блок- контакт и устройство для автоматического стопорения башни при срабатывании системы ПАЗ;

— в августе для гарантированного стопорения башни танка в положении с пушкой на корму при его транспортировке по железной дороге внедрили устройство наружного стопорения башни. Одновременно для снижения трудоемкости изготовления машин муфтовое соединение трубопроводов топливной системы заменили шланговым.

В 1964 г.:

— в целях сокращения времени на разогрев двигателя при низких температурах наружного воздуха с января стал использоваться подогреватель новой конструкции с большей теплопроизводительностью с унифицированным нагнетателем и щитком управления;

— в феврале увеличили пулестойкость смотровых приборов за счет введения вместо литых обойм сварных с увеличенной толщиной стенок (боковых — до 10 мм, задних — до 15 мм). Для снижения трудоемкости и массы танка упразднили стопор башни по-походному (в двух положениях — с пушкой вперед и пушкой назад), так как автоматический стопор системы ПАЗ обеспечивал и ручное стопорения башни в любых ее положениях.

— с мая на крыше МТО вместо дополнительных топливных баков цилиндрической формы стали устанавливаться два плоских дополнительных топливных бака (от среднего танка Т-54) емкостью 95 л каждый, не включенных в топливную систему двигателя. Помимо этого, в ЗИП машины вошел один такой же бак для низкозамерзающей жидкости вместо придававшихся ранее двух круглых бачков для масла и антифриза;

— в сентябре улучшили подвод смазки к сферическим подшипникам бортовых фрикционов за счет применения дополнительной точки смазки;

— для обеспечения длительного вождения машины по заданному курсу с повышенной точностью во время плавания и движения в условиях затрудненного ориентирования с октября вместо гирополукомпаса ГПК-48 стал устанавливаться ГПК-59.

— с ноября в танке монтировался двигатель В-6Б с генератором Г-6,5 мощностью 6,5 кВт и реле-регулятором Р-10Т. Одновременно для улучшения кучности и меткости стрельбы из пулемета СГМТ под задний ползун его установки ввели пружину-компенсатор, а с целью обеспечения более тщательной очистки масла в системе смазки двигателя — фильтр МЦ-1;
