— в декабре в целях улучшения конструкции и снижения массы вместо фар ФГ-100, ФГ-101 и ФГ-102 стали использоваться фары ФГ-125, ФГ-126 и ФГ-127.

В 1964 г. из состава боекомплекта пушки исключили выстрелы с кумулятивными снарядами БП-350М и БК-354 (БК-354М).

Танк ПТ-76Б обр. 1962 г. выпуска с мая 1964 г. для подразделений морской пехоты.

Танк ПТ-76Б обр. 1962 г. выпуска 1964 г. подразделения морской пехоты.

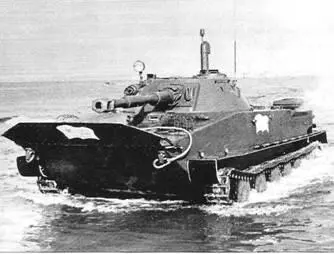

Танк ПТ-76Б обр. 1962 г. выпуска 1964 г. преодолевает водную преграду.

Размещение оборудования системы УА ППО в танке ПТ-76Б с 1965 г.

Система смазки двигателя танка ПТ-76Б, применявшаяся с апреля 1965 г.

Конструкция котла подогревателя танка, устанавливавшегося в танке ПТ-76Б с марта 1966 г.

В 1965 г.:

— в целях унификации вместо системы ППО, включавшей автомат ППО КП-50 и четыре термозамыкателя, стала применяться унифицированная система ППО (УА ППО), в состав которой входили автомат системы АС-2, коробка релейная распределительная КРР-2, термодатчики ТД-1 (4 шт. в МТО) и коробки управления вентиляторов КУВ-3 (2 шт.). Подача углекислоты для тушения пожара осуществлялась из двух баллонов емкостью по 5 л (с января);

— ввели подсветку щитка механика-водителя двумя светильниками КЛСТ-64 (с марта).

— для очистки масла, забиравшегося из маслобака, на патрубке забора дополнительно установили масляный фильтр МАФ (с апреля);

— исключили перетекание масла из масляного бака в картер двигателя при длительных стоянках за счет применения гидравлического затвора для воздуха, поступавшего через атмосферную трубку, соединявшую картер двигателя с масляным баком и силовым цилиндром механизма защиты двигателя (с августа). Кроме того, для предотвращения отказа в работе реле-регулятора Р-1 ОТ (Р-10ТМ) при эксплуатации танка в жарких климатических условиях он был перенесен из МТО в боевое отделение на левый борт у моторной перегородки;

— для измерения мощности доз гамма-излучения внутри и снаружи танка стал использоваться рентгенметр ДП-ЗБ (с ноября). Измерительный пульт прибора ДП-ЗБ крепился на переднем бортовом листе слева от сиденья механика-водителя, а выносной блок — на стыке левого переднего бортового листа и нижнего носового листа.

В 1966 г.:

— с марта для улучшения пуска и более устойчивой работы подогревателя с унифицированным нагнетателем установили котел подогревателя с увеличенной по диаметру горловиной до 90 мм;

— в мае за счет применения специальных броневых кожухов и щитков улучшили защиту прицелаТШК-66, исключив проникновение свинцовых брызг и осколков пуль внутрь башни через его амбразуру. Для предотвращения попадания отработавших газов двигателя внутрь машины через впускной тракт при перемене направления вращения коленчатого вала двигателя на обратное ввели электромеханическое устройство остановки двигателя (УОД). Основным элементом УОД являлся термодатчик ТД-1, устанавливавшийся в системе воздухоочистки перед впускным коллектором двигателя. В случае изменения направления вращения коленчатого вала двигателя отработавшие газы от первых вспышек в цилиндрах двигателя нагревали «горячие» спаи термодатчика, который выдавал сигнал на срабатывание пиропатрона МОД без срабатывания баллона ППО.

В 1967 г.:

— в целях повышения жесткости кормовой части корпуса увеличили толщину нижнего кормового листа с 6 до 8 мм (с января);

— вместо стартера СТ-713 стал устанавливаться стартер СТ-721 мощностью 11 кВт (15 л.с.) с инерционным приводом, рассчитанный для кратковременной работы при напряжении 24 В, выполненный в пылебрызгозащитном исполнении и имевший меньшие массу и габариты (с марта). Одновременно для исключения случаев разрушения антенного ввода применили новое антенное устройство, а для предотвращения случаев разрушения траков гусеницы по полотну и гребней траков в сечении по окну, ввели трак с увеличенной толщиной полотна на 1–2 мм и с гребнями без окон;

— вместо радиостанции Р-113 с ТПУ Р-120 установили Р-123 с ТПУ Р-124 (с мая);

— с целью устранения случаев разрушения опорных катков по сварному соединению дисков со ступицей ввели усиливающие накладки с внутренней стороны дисков и увеличили сварной шов (с июля).

Кроме того, в 1967 г. вместо пулемета СГМТ стал устанавливаться 7,62-мм пулемет ПКТ.

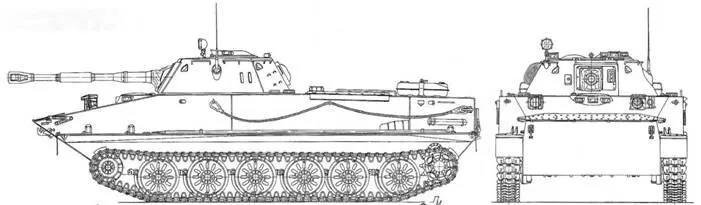

Танк ПТ-76Б обр. 1962 г. выпуска 1964–1967 гг.

Совершенствование конструкции броневой защиты прицела танка ПТ-76Б (май 1966 г.).

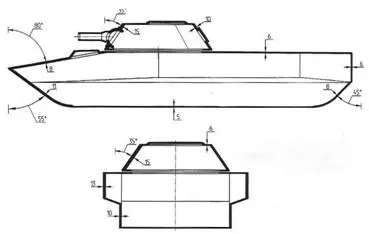

Схема броневой защиты танка ПТ-76Б обр. 1967 г.

Танк ПТ-76Б подразделения морской пехоты. Обратите внимание на измененную форму воздухозаборной трубы.

Танк Р-39 («Объект 101») был разработан в 1948–1949 гг. конструкторским бюро завода № 112 «Красное Сормово» в Горьком (ныне Нижний Новгород) под руководством заместителя главного конструктора завода А.С. Окунева и начальника конструкторского сектора Н.И. Юрыгина. Два опытных образца машины, собранные в апреле-июне 1949 г., не выдержали заводских испытаний. Танк признали не соответствующим заданным ТТТ, и дальнейшие работы по нему были прекращены.

Машина имела классическую схему компоновки, корпус больших размеров, необходимый для обеспечения плавучести, и экипаж из трех человек. Рабочее место механика-водителя в отделении управления было смещено к левому борту корпуса. В боевом отделении слева от пушки располагался командир машины (он же наводчик), справа — заряжающий.

Танк Р-39 («Объект 101»).
