В силовой установке танка использовались двухтактный четырехцилиндровый дизель ЯАЗ-204 жидкостного охлаждения мощностью 103 кВт (140 л.с.) при частоте вращения коленчатого вала 2000 мин -1и механическая трансмиссия. Пуск двигателя производился с помощью электростартера СТ-25 мощностью 5,5 кВт (7,5 л.с.). В условиях низких температур окружающего воздуха для облегчения пуска служил подогреватель, состоявший из котла, насосной агрегата, системы трубопроводов и электроборудования, а также устройство для подогрева впускного воздуха, встроенное в ресивер нагнетателя двигателя.

В системе смазки двигателя применялся водомасляный радиатор, а в системе воздухооч истки — воздухоочиститель комбинированного типа, состоявший из комплекта циклонов и двух инерционно-масляных ванн. Емкость топливных баков составляла 240 л. Запас хода по шоссе достигал 180–240 км, на плаву — 90-100 км.

Вид сверху на носовую часть корпуса танка К-90.

Отделение управления танка К-90.

Смотровые приборы механика-водителя.

Боевое отделение танка К-90.

Рабочее место командира (наводчика) танка.

Командирская башенка.

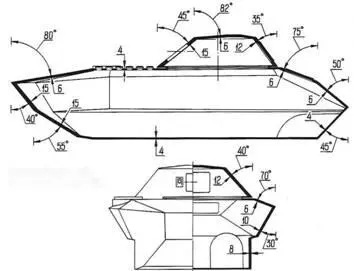

Схема броневой защиты танка К-90.

Установка дизеля ЯАЗ-204 и воздухоочистителя в танке К-90.

Рабочее место заряжающего.

Башня танка К-90 (доработанный образец).

Насосный узел подогревателя системы охлаждения и подогрева двигателя танка К-90.

В состав трансмиссии входили: однодисковый главный фрикцион сухого трения (сталь по феродо); двухвальная коробка передач автомобильного типа, обеспечивавшая получение пяти передач переднего и одной передачи заднего хода; раздаточная коробка, две коробки реверса гребных винтов; главная передача (конический понижающий редуктор); два многодисковых бортовых фрикциона сухого трения (сталь по стали), использовавшихся в качестве механизма поворота; два ленточных тормоза плавающего типа и два простых однорядных бортовых редуктора. Между собой агрегаты трансмиссии соединялись карданными передачами (см. «ТиВ» № 1/2010 г.).

В системе подрессоривания применялась индивидуальная торсионная подвеска с буферными ограничителями хода балансиров на ее крайних узлах. По отношению к остальным узлам подвески балансиры третьих опорных катков имели встречное расположение. В состав гусеничного движителя входили (применительно к одному борту) пять односкатных штампованных опорных катков с наружной амортизацией (диаметр 500 мм), направляющее колесо (унифицированное с опорным катком) с механизмом натяжения гусеницы, направляющий полозок, устанавливавшийся на четырех кронштейнах и выполнявший функции поддерживающих катков, ведущее колесо кормового расположения с несъемным зубчатым венцом и мелкозвенчатая гусеница с ОМШ, имевшая ширину 300 мм.

Движение на плаву осуществлялось с помощью двух гребных винтов диаметром 600 мм, которые размещались в кормовой части корпуса в нишах днища. Привод к гребным винтам осуществлялся через коробки реверса. Реверс — конический, с муфтой переключения, не имевшей нейтрального положения. Конструкция агрегатов трансмиссии обеспечивала возможность одновременной работы гусеничного и водоходного движителей. Поворот танка на плаву осуществлялся с помощью двух водоходных рулей (установленных за гребными винтами), управление которыми производилось с помощью горизонтально расположенного рулевого колеса и тросового механизма.

Электрооборудование танка было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 24 В. Основными источниками электроэнергии являлись две аккумуляторные батареи 6СТЭ-140 и генератор ГСК- 1500 мощностью 1,5 кВт. Танк оснащался приборами внутреннего и наружного освещения с дорожной сигнализацией. Для внешней связи устанавливалась радиостанция 10РТ-26, для внутренней — танковое переговорное устройство ТПУ-47.

Использование в конструкции танка К-90 агрегатов серийного тягача М-2 и автомобиля ЯАЗ-200 обусловило простоту и дешевизну его изготовления. Однако танк обладал рядом существенных недостатков, к числу которых относились низкие водоходные качества и ненадежность трансмиссии, незащищенность гребных винтов и ненадежное крепление волноотражательного щитка.

Ведущее колесо танка К-90, буферный ограничитель хода балансира первого опорного катка танка К-90 и механизм натяжения гусеницы танка К-90.

Ходовая часть доработанного первого опытного образца танка К-90.

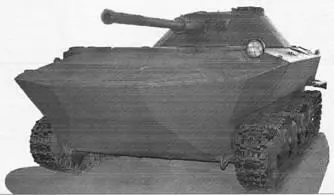

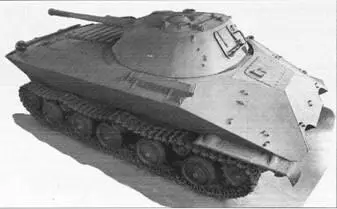

Доработанный первый образец танка К-90.

Гребной винт с поворотным рулем доработанного первого образца танка К-90.
