Размеры. Размах крыла 9,31 м; длина самолета 18,05 м; высота самолета 4,99 м; площадь крыла 34,0 м 2 ; угол стреловидности крыла по передней кромке 62°.

Двигатели. АЛ-7Ф1 (1X94,1 кН/IX9600 кгс). На самолетах Су-7БКЛ и Су-7У возможно применение стартовых ускорителей СПРД-10 (2Х Х29,4 кН/2Х3000 кгс).

Массы и нагрузки, кг: максимальная взлетная 13 830; нормальная взлетная 13 600; пустого 8370.

Летные данные. Максимальная скорость 2120 км/ч; практический потолок 15 150 м; максимальная скороподъемность 160 м/с; практическая дальность полета с ПТБ и 1000 кг боевой нагрузки 1875 км; длина разбега 1350-1450 м; длина пробега с тормозным парашютом 900-1000 м.

Оборудование. Самолет оснащен радиолокационным дальномером СРД-5М, оптическим прицелом АСП-5НД, системой предупреждения о радиолокационном облучении «Сирена» 2, системой опознавания «свой-чужой» СРО-2М, катапультным креслом КС-3, КС-4 или КС-4У-22. Самолет Су-7БКЛ оборудован колесно-лыжным шасси, обеспечивающим эксплуатацию с грунтовых сла- боподготовленных аэродромов.

Вооружение. Две пушки НР-30 (30 мм, 2X70 патронов), НАР, бомбы массой до 500 кг. Максимальная масса бомбовой нагрузки 2000 кг.

Состояние. Самолеты Су-7 различных модификаций поставлялись ВВС СССР, Алжира, Афганистана, Чехословакии, Египта, Индии, Ирака, Северной Кореи, Польши, Сирии.

Дополнительные сведения. Начало работ по программе 1953 г., первый полет опытного самолета С-1 состоялся в 1955 г., начало серийного производства (на авиазаводе в Комсомольске-на-Амуре) - 1957 г., первый полет серийного самолета Су-7- 1958 г., завершение серийного производства- 1971 г. Истребители-бомбардировщики Су-7Б

различных модификаций эксплуатировались в советских ВВС до 1989 г.

Применялся в многочисленных локальных войнах (в частности, в индо-пакистанском конфликте 1971 г., в ближневосточных конфликтах, а также в Афганистане).

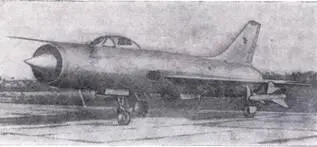

Истребитель-перехватчик Экипаж 1 чел.

Модификации. Т-3 (1956 г.), ПТ-7 - опытные самолеты; ПТ-8 - истребители первой серийной партии (в дальнейшем переоборудованы в Т-43); Т-431 (1957 г.)-прототип серийного истребителя Т-43 (Су-9); Т-5 (1958 г.), Т-49 (1960 г.)-опытные самолеты; Су-9 - серийный истребитель-перехватчик; Су-9У (1960 г.) -двухместный учебно- боевой истребитель-перехватчик.

Размеры. Размах крыла 8,54 м; длина самолета с ПВД 18,06 м; высота на стоянке 4,82 м; площадь крыла 34 м а .

Двигатели. ТРДФ АЛ-7Ф1-100У (1x94,1 кН/1х Х9600 кгс).

Массы и Нагрузки, кг: максимальная взлетная 12 512 (Т-3- 11 200); нормальная взлетная 11422 (Т-3 - 9080); пустого самолета 7675; топлива 3100-3720 (в зависимости от серии самолета).

Летные данные. Максимальная скорость у земли 1150 км/ч; максимальная скорость на большой высоте 2120 км/ч; практический потолок 20 000 м (Т-3- 18 000 м); максимальная скороподъемность 200 м/с; практическая дальность полета с двумя ПТБ 1800 км (Т-3: без ПТБ 1440 км, с ПТБ 1840 км); длина разбега (Т-3) 1150-1250 м.

Конструктивные особенности. Один из первых отечественных самолетов с треугольным крылом и первый в мире истребитель-перехватчик, созданный как составная часть единого комплекса перехвата.

Оборудование. Т-3 оснащался радиоприцелом «Алмаз-3» с тремя антеннами, на серийных самолетах установлена РЛС ЦД-30 в носовом радиопрозрачном регулируемом конусе воздухозаборника. Самолет входил в состав комплекса средств перехвата ТЗ-51, включающего также систему управления оружием, УР и наземную систему целеуказания и наведения «Воздух» с радиокомандной линией автоматизированного наведения «Лазурь».

Имелось катапультное кресло КС-2 (КС-2А).

Вооружение. Четыре УР класса воздух-воздух с наведением по радиолучу РС-2УС или две РС-2УС и две К-55 с ТГС. Общее число узлов внешней подвески шесть (два использовались для размещения ПТБ).

Состояние. Состоял на вооружении войск ПВО СССР.

Дополнительные сведения. Проектирование истребителя-перехватчика Т-3 начато в 1954 г. параллельно с работами по фронтовому истребителю С-1 (значительная часть элементов конструкции самолетов была унифицирована), первый полет состоялся 26 мая 1956 г. (летчик В. Н. Махалин).

В 1956 г. принято решение о запуске самолета в серию. Серийный истребитель ПТ-8 отличался от первого опытного самолета: изменились конструкция хвостовой части фюзеляжа (по типу Су-7Б), обтекатель антенны РЛС «Алмаз-7», установленной вместо РЛС «Алмаз-3», примененной на опытных самолетах; увеличена площадь крыла за счет установки «зуба» на передней кромке; площадь элеронов уменьшена (вышеперечисленные конструктивные изменения были отработаны на втором опытном истребителе - ПТ-7). После постройки незначительного числа самолетов ПТ-8 с 1960 г. начался массовый выпуск истребителей Т-43 с регулируемым воздухозаборником, имевшим коническое центральное тело. В дальнейшем с крыла был убран «зуб», ликвидированы крыльевые пушечные отсеки, вместо накладного бака введен бак-кессон, что позволило на 11% увеличить объем топлива, появились дополнительные воздухозаборники продува отсека силовой установки (после успешного завершения госиспытаний в октябре 1960 г. истребитель получил наименование Су-9). В 1960 г. был создан УТС У-43 с удлиненным фюзеляжем и двухместной кабиной, строившийся серийно с 1961 г. под обозначением Су-9У. С 1958 по 1962 г. на авиазаводе им. В. П. Чкалова (Новосибирск) выпущено приблизительно 1000 само-

летов Су-9 всех модификаций. На базе Су-9 созданы опытные и рекордные самолеты Т-49, Т-405, Т-431, «Л02-10» и «100Л», а также серийный истребитель-перехватчик Су-11.

В 1960 г. самолет Су-9 был задействован в борьбе с высотными разведывательными самолетами Локхид U-2, совершавшими полеты над территорией СССР. 1 мая 1960 г. на высоте 20 000 м истребитель Су-9: летчик И. Ментюков пытался таранить самолет U-2 (Су-9 не имел на борту вооружения), однако из-за ошибок оператора наведения и отказа бортовой РЛС таран не состоялся.

В 1959 г. В. С. Ильюшиным установлен мировой рекорд высоты - 28 857 м; в 1962 г. - абсолютный мировой рекорд высоты установившегося горизонтального полета - 21 270 м; в 1960 г. Б. М. Адриановым - абсолютный мировой рекорд скорости на 100-км замкнутом маршруте - 2092 км/ч; в 1962 г. А. А. Козновым - мировой рекорд скорости на 500-км замкнутом маршруте - 2337 км/ч.

Истребитель-перехватчик Экипаж 1 чел.

Модификации. ПТ-8-4 (1958 г.), Т-47 (1958 г.) - опытные самолеты.
