На Bf 109F-4 испытывались еще несколько "комплектов" вооружений, но на смену серии F уже шла серия G, так что немногие поступили на вооружение. Правда, на нескольких самолетах использовался подфюзеляж-ный держатель, способный нести 250-кг бомбу, 300-л бак или через переходник ER 4 - четыре 50-кг бомбы. Эти истребители назывались Bf 109F-4/R6. A R2, R3, R4, R8 - представляли собой различные варианты разведывательного фотооборудования. Более-менее массово (на 36 машинах) использовался "комплект" R3 - остальные ставились только на опытных машинах. В единственном экземпляре был выпущен и специальный разведчик F-5, а модификации F-6 и F-8 так и не увидели свет.

Еще одним вариантом Bf 109F-4 стал Bf 109F-4/Z с системой форсирования GM 1. Внешне они отличались увеличенным маслорадиатором, а также оснащались подфюзеляжным бомбодержателем. Несколько таких машин получили и новые винты с широкими лопастями. Bf 109F сравнительно недолго находился в производстве и с конца 1941 г стал заменяться на сборочных линиях на Bf 109G. Хотя было выпущено более 2000 Bf 109F (из них 1841 F-4), уже через год их в боевых частях осталось всего 16% от общего состава, а остальные были Bf 109G.

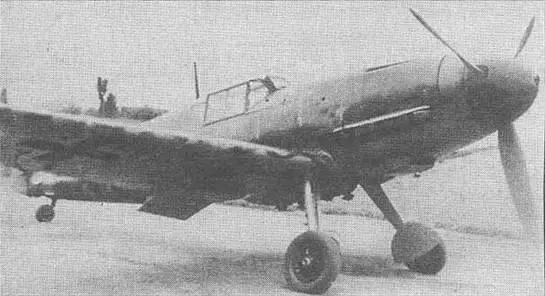

Bf 109F-4/Rl с подкрыльевыми 15-мм пушками MG 151

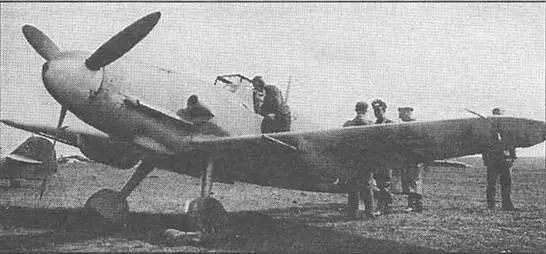

Bf 109 F-4/Z, июль 1942 г, Франция. Виден подфюзеляжный бомбодержатель

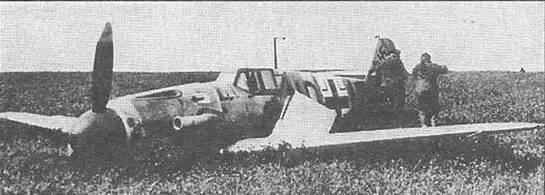

Неудачная посадка опытного V30 - Bf 109F-1, на котором испытывалась гермокабина для будущего Bf 109G-1

Уже после снятия с вооружения истребительных групп люфтваффе Bf 109F поступили на вооружение германских союзников. Так 15 Bf 109F-4 из JG 26 были переданы в 1942 г испанцам. Там они служили в 25-й "гру-по" в составе 23-го полка. Bf 109F на базе в Алькала де Хенарес использовались в основном для подготовки испанских "добровольцев" перед отправкой на Восточный фронт. В октябре 1942 г эскадрилья "Азул" или 15. (span.)/JG 51 была перевооружена с Bf 109Е-7 на Bf 109F-4 и использовала последние до июля 1943 г. В октябре 1942 г. истребительная эскадрилья 1./1 венгерских ВВС на Восточном фронте была перевооружена с Re 2000 на Bf 109F-4. В начале 1943 г. два полка итальянских "Региа Аэро-наутика" были перевооружены на Bf 109F-4/R1 и Bf 109F-4/B (3-й и 150-й полки).

Много планеров Bf 109F использовалось для различных исследовательских работ. На них испытывались 73-мм ракеты "Рейнметалл-Борзиг" RZ 65, V-образное оперение. На планер Bf 109F-1 также ставился двигатель BMW 801, но сильная тряска оперения в мощном турбулентном потоке заставила прекратить испытания. Был также вариант с Jumo 213.

Bf 109G - солдат "тотальной войны" Практически на всех фазах военного конфликта у части руководства "третьего рейха" четко проявлялось отвращение к какому-либо долгосрочному планированию. Так к началу операции "Барбаросса" -вторжению в Советский Союз в середине 1941 г, перед авиационной промышленностью стояла только одна задача - незначительное увеличение производства одномоторных истребителей ввиду возможных тяжелых потерь. Это было классическим проявлением "дальновидности" руководителей люфтваффе.

Другим проявлением близорукости руководства люфтваффе оказалась неспособность обеспечить истребительные группы заменой Bf 109 прежде, чем наступили дни заката этого самолета. В 1941 г. Bf 109 был, безусловно, высококлассной боевой машиной, но уже следовало бы подумать о его наследнике. Многообещающий Fw 190 был еще на самом пороге своей боевой карьеры и все еще страдал многочисленными "детскими болезнями".

Сравнительные испытания Fw 190А-2 с Bf 109F-4 показали, что преимущества первого незначительны, и, главное, двигатель воздушного охлаждения BMW 801, стоявший на Fw 190, не имел перспектив дальнейшего форсирования - ставку все равно приходилось делать на моторы водяного охлаждения. В результате ничего не оставалось, как продолжать развитие уже стареющего истребителя Мессершмитта. Таким образом к началу вторжения в Советский Союз конструкторы в Аугсбурге приступили к созданию новой модификации Bf 109, которой предстояло стать самой многочисленной моделью этого самолета. Если до того требование достижения максимально возможной скорости сочеталось с обязательно высокими пилотажными и маневренными качествами, то теперь основной упор безусловно, делался на скорость полета и, следовательно, на высокую мощность двигателя и большую удельную нагрузку на крыло. В результате, когда в начале 1942 г. самолет стал поступать в истребительные эскадрильи, многие опытные пилоты люфтваффе считали Bf 109G определенным шагом назад. Хотя новый самолет внешне почти не отличался от Bf 109F и сначала нес такое же вооружение, он обозначил обвальное нарастание взлетного веса истребителя, что уже оказывало свое влияние на маневренность и управляемость машины.

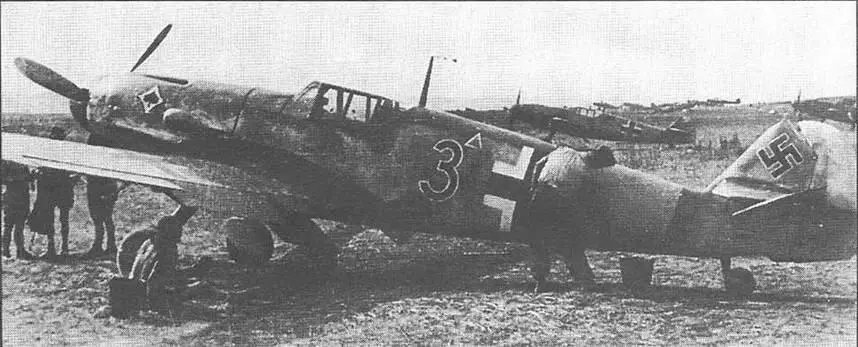

Один из первый Bf 109G-2, полученных на Восточном фронте JG53 в середине июля 1942 г

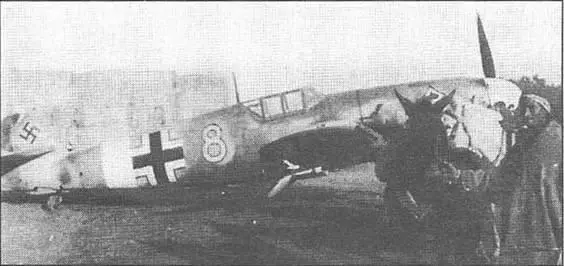

Bf I09G-I из состава JG 53. Тунис, начало 1943 г.

Изменение условий ведения воздушной войны на западном фронте заставило рассмотреть возможность установки на самолет гермокабины. Внешне это проявилось только в более сложном переплете фонаря и удалении нижних "уголков" остекления. Установка более мощного двигателя DB 605 потребовала усиления конструкции и, как следствие, роста веса. В результате потребовалась установка более мощных и прочных стоек шасси. Однако снижение летных данных истребителей серии G посчитали достаточной платой за увеличение скорости.

Двигатель DB 605А отличался от DB 601Е в основном блоком цилиндров, в котором максимальная возможная кубатура сочеталась с сохранением головок цилиндров. Увеличение кубического объема, поднятие степени сжатия (7,5 для правого блока и 7,3 для левого) и максимального числа оборотов до 2800 позволили при сохранении габаритов получить взлетную мощность 1475 л.с, 1355 л.с. на высоте 5700 м, 1310 л.с. при наборе высоты и на боевом режиме у земли и 1250 л.с. на высоте 5900 м. Гермокабина была так называемого "типа холодные стенки" и образовывалась герметичными передней противопожарной перегородкой, боковыми стенками и полом, а также наклонной задней перегородкой, включавшей бро-неплиту. Лобовое стекло фонаря было типа "сэндвич", с осушенным с помощью хлорида кальция воздухом. Боковое остекление сдвижной части фонаря было также двойным, удерживая внутреннее давление. Герметизация фонаря осуществлялась резиновыми шлангами. Управляющие рычаги передавали движение через шарниры на полу кабины. Кабина обеспечивала перепад давления 0,3 кг/см2 при запасе прочности 1,8.
