Машины сосредоточили в 14-ти пятиорудийных мобильных противотанковых батареях (Batterie d’anti-chars automoteurs). Каждое подразделение состояло из пяти САУ, штабного вездехода V15R, тягача S25T и двух транспортных полугусеничных машин UnicTIH.

Однако все САУ вскоре были уничтожены в боях на рубеже реки Луары.

БОЕВАЯ МАССА, кг: 6200.

ЭКИПАЖ, чел.: 3 — 4.

ГАБАРИТЫ, мм: длина — 4550, ширина — 1850, высота — 1800 (с пулемётом — 1950).

БРОНИРОВАНИЕ, мм: 7.

ВООРУЖЕНИЕ: 47-мм противотанковое орудие SA35, 7,5-мм пулемёт FM 24/29. БАЗА, мм: 1845+1000.

КОЛЕЯ, мм: передняя — 1530, задняя —1540.

ДВИГАТЕЛЬ: Hotchkiss, 4-цилиндровый, карбюраторный, мощность 52 л.с.

ТРАНСМИССИЯ: четырёхступенчатая коробка передач, четыре передачи вперёд, одна — назад, демультипликатор.

ХОДОВАЯ ЧАСТЬ: полноприводная, колёсная формула 6x6, подвеска независимая, рессорная, тормоза — механические.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/час: по шоссе — 48, по просёлку — 34.

ЗАПАС ХОДА, км: 300 с дополнительными баками.

ЁМКОСТЬ ТОПЛИВНОГО БАКА, л: 294.

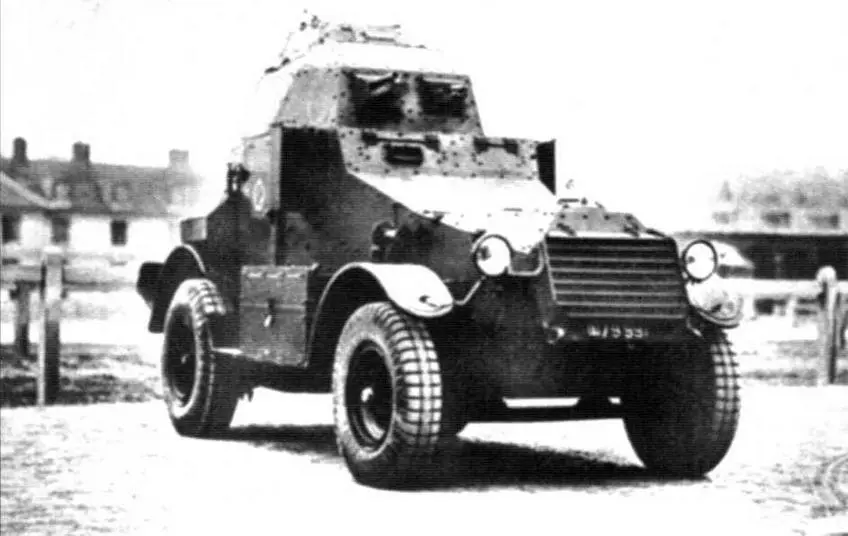

Кавалерийский бронеавтомобиль N° 1 тип 138 (Panhard АМ20, 1926 г.) — прототип всего семейства броневиков «Панар». Двигатель — 20 л.с., колёсная формула — 4x2. В цилиндрической башне установлены 37-мм пушка и пулемёт «Гочкис», направленные противоположно друг другу

В тот момент, когда основные военные заказы, казалось, были уже поделены, среди претендентов на производство военной колёсной бронетехники появился новый соискатель — фирма Panhard-Levassor. Со временем она стала основным производителем французских броневиков и бронетранспортёров, оставаясь таковой и по сей день.

В 1922 — 1923 гг. французское управление бронекавалерии, в чьём ведении бронеавтомобили находились с июня 1916 г., приняло новую программу, предлагавшую три направления развития бронеавтомобильной техники: создание колёсного бронеавтомобиля (АМС №1), полугусеничного бронеавтомобиля (АМС №2) и использование коммерческих автомобилей для постройки так называемых импровизированных бронемашин.

По просьбе армейской автомастерской в Винсенне фирма «Панар- Левассор» предоставила в её распоряжение заднеприводное (4x2) шасси грузовика 20CV, на которое в рамках программы АМС №1 предполагалось установить бронированный корпус. Однако базовое шасси претерпело ряд изменений: усилили подвеску, добавили редуктор коробки передач, механизм блокировки дифференциала. Одновременно в лобовом листе башни смонтировали 37-мм пушку, а в кормовом — пулемёт, направив их, таким образом, в разные стороны.

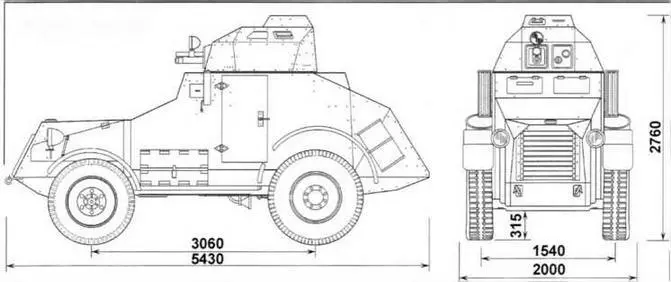

Лёгкий бронеавтомобиль Panhard AMD 165/175 (1933 г.) с 37-мм пушкой и 7,5-мм пулемётом. Сверху многогранной башни — командирская башенка. На подножках — ящики с инструментом и запчастями. Колёса — односкатные, с шинами большого сечения

Panhard 165/175

Машина получила название «кавалерийский бронеавтомобиль №1 тип 138» и в течение года испытывалась в 16-м бронеавтомобильном эскадроне в Мулене. За это время она не раз подвергалась переделкам, которые сильно изменили её силуэт. В конце концов, армия заказала около 60 таких броневиков под обозначениями AMD 165 и AMD 175 (с усиленной подвеской). В известном справочнике Хейгля бронемашина ошибочно названа «Рено 1932 г.».

В своём окончательном виде разведывательный бронеавтомобиль AMD 165/175 появился в 1933 г. Его корпус склёпывался из листов катаной стали толщиной 9 мм; только боковые стенки устанавливались вертикально, а все остальные листы имели небольшие углы наклона.

В МТО переднего расположения устанавливался 86-сильный двигатель «Панар». Его мощность позволяла машине массой 6,7 т развивать скорость по шоссе до 75 км/ч, а при движении задним ходом — до 40 км/ч. Запас хода по топливу составлял 750 км. Доступ к двигателю обеспечивали две трапециевидные крышки в стенках капота, которые откидывались вверх на шарнирных петлях. Радиатор был защищён жалюзи из узких горизонтальных пластин.

Вдоль всего корпуса машины тянулись подножки, на них размещались ящики для инструмента и запасных частей, а над задними крыльями — небольшие укладочные ящики и штатный шанцевый инструмент. В корме на кронштейнах крепились запасные канистры с топливом и водой. Заднеприводная ходовая часть имела подвеску на полуэллиптических листовых рессорах. Колёса — односкатные, с шинами большого сечения.

В отделении управления находились места водителя машины и его помощника — водителя заднего поста управления. Среднюю часть корпуса занимало боевое отделение, в бортах которого имелись прямоугольные двери. На его крыше устанавливалась клёпаная многогранная башня кругового вращения с неподвижной командирской башенкой-надстройкой, оборудованной сверху двустворчатым люком. Высунувшись из люка, командир машины мог наблюдать за местностью; в боевой обстановке обзор ему обеспечивали смотровые щели в передней стенке командирской башенки и в верхней части самой башни.

Часть бронемашин оснащалась радиостанцией, работавшей в телеграфном режиме. Сеансы связи могли осуществляться только во время остановки или на стоянке.

БОЕВАЯ МАССА, кг: 6750.

ЭКИПАЖ, чел.: 4.

ГАБАРИТЫ, мм: длина — 5430, ширина — 2000, высота — 2760.

БРОНИРОВАНИЕ, мм: лобовая броня — 9, борта и корма — 7, крыша — 5, днище — 4, лоб башни — 5 — 9.

ВООРУЖЕНИЕ: 37-мм пушка SA18 L/21, 7,5-мм пулемёт FM 24/29 (с 1941 г. — 25-мм противотанковая пушка SA35).

БОЕКОМПЛЕКТ: 50 выстрелов, 7,5-мм патронов — 5000.

БАЗА, мм: 3060.

КОЛЕЯ, мм: передняя — 1540, задняя — 1560.

КЛИРЕНС, мм: 315.

ДВИГАТЕЛЬ: Panhard, 4-цилиндровый, карбюраторный, мощность 86 л.с.

ТРАНСМИССИЯ: четырёхступенчатая коробка передач, четыре передачи вперёд, одна — назад, демультипликатор.

ХОДОВАЯ ЧАСТЬ: заднеприводная, колёсная формула 4x2, шины передние 8—36, задние — 10—40.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: по шоссе — 75, по просёлку — 31.

РАДИУС РАЗВОРОТА, м: 8,4.

ЗАПАС ХОДА, км: по шоссе — 600, по просёлку — 385.

ЁМКОСТЬ ТОПЛИВНОГО БАКА, л: 170.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ, м: угол подъёма, град. — 35, ширина рва — 0,4, высота стенки — 0,5.

РАСПРЕДЕЛЕНИЕ МАССЫ ПО ОСЯМ, кг: передняя — 2100, задняя — 4650.

СРЕДСТВА СВЯЗИ: радиостанция ER 26.

Вооружение AMD 165/175 включало 37-мм пушку SA18 и спаренный с ней пулемёт FM 24/29. 500-граммовый бронебойный снаряд образца 1892 г. пушки имел начальную скорость 388 м/с, а 555-граммовый фугасный образца 1916 г. — 367 м/с. Скорострельность её — 15 выстр./ мин. Возимый боекомплект размещался в боевом отделении и составлял 50 выстрелов. Для ведения ночной стрельбы непосредственно на пушке крепился прожектор.
