Бенуа Мандельброт - Фрактальная геометрия природы

Река двойного дракона.Стерев (ради удобства рассмотрения) мелкие притоки, получим древовидную реку двойного дракона:

Двойного дракона можно разбить на его уменьшенные подобия

Шкура двойного дракона. Шкура представляет собой кривую Коха со следующим генератором:

Размеры длинного и короткого отрезков составляют соответственно r 1 =1/√2 и r 2=(1/2)/√2=r 1 3 . Следовательно, генерирующая размерность функция имеет вид (1/√2) D+(1/2√2) D=1 , а величина x=2 D/2 удовлетворяет x 3 −x 2 −1=0 .

Другие драконы. (См. [95].) Возьмем некоторую бесконечную последовательность x 1 ,x 2 ,..., где каждый x k может быть либо 0, либо 1, и воспользуемся значением x k для определения положения генератора при начальном отрезке на k -м этапе построения: если x k =1 , то первый генератор расположен справа, если же x k =0 , то первый генератор расположен слева. Каждая такая последовательность породит нового дракона.

Рис. 104 и 105. ПРОХОЖДЕНИЯ СНЕЖИНОК: НОВЫЕ КРИВЫЕ И ДЕРЕВЬЯ ПЕАНО (РАЗМЕРНОСТЬ ВОДОРАЗДЕЛОВ И РЕК D~1,2618 )

На этих иллюстрациях представлено семейство кривых Пеано моего собственноручного изготовления. Они заполняют оригинальную снежинку Коха (см. рис. 74); тем самым оказываются сведены нос к носу два главных чудовища начала века.

Более важное их достоинство заключается в том, что одного взгляда на них достаточно для подтверждения справедливости одного из основных положений настоящего эссе: кривые Пеано ни в коем случае не являются математическими чудовищами, не допускающими никакой конкретной интерпретации. При отсутствии самокасаний кривые Пеано дают ясно видимую и легко интерпретируемую картину скопления сопряженных деревьев. Эти деревья представляют собой хорошие модели первого порядка для рек, водоразделов, настоящих деревьев и кровеносной системы человека.

Ко всему прочему, мы получаем здесь и замечательный побочный продукт: способ разбиения снежинки на меньшие неравные снежинки.

Семизвенный генератор. Инициатор остается неизменным [0,1], а генератор и второй этап построения выглядят следующим образом:

Чтобы быть более точными, обозначим изображенный выше генератор буквой S и назовем его прямым. Определим зеркальное отражение генератора S относительно прямой x=1/2 как обратный генератор F . На любом этапе построения прохождения снежинки можно использовать как S -, так и F -генераторы, на выбор. То есть каждая бесконечная последовательность символов S и F даст в результате новую кривую, заполняющую снежинку.

Сглаженные терагоны.Ломаные линии выглядят несколько грубовато, но вот если представить каждый отрезок в виде дуги в одну шестую окружности, то заполняющие снежинку терагоны будут выглядеть изотропными и вообще гораздо более «естественными».

Рис. 74.Давным-давно, еще на рис. 74, мы использовали продвинутый терагон семизвенного прохождения снежинки, сглаженного и закрашенного, для заполнения озера волнующейся водой. Теперь, когда мы снова рассматриваем эту картину, она ассоциируется у нас с жидкостью, текущей вдоль фрактальной границы, причем хорошо различимы два приблизительно параллельных потока, движущиеся с различными скоростями.

Тринадцатизвенный генератор.Изменим предыдущий генератор, состоящий из семи отрезков, заменив его пятое звено на уменьшенную копию всего генератора. Эта копия также может иметь S - и F - варианты. В последнем случае получим следующие генератор и второй этап построения:

Рис. 104. Этот продвинутый терагон, изображенный в виде границы между двумя причудливо переплетенным областями, лучше всяких слов объясняет значение термина «заполнение плоскости».

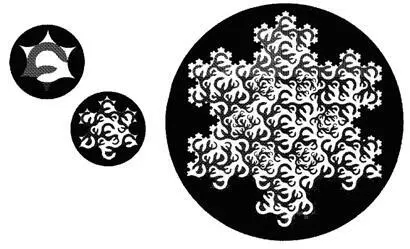

Рис. 105. Сгладим построенный выше 13-звенный генератор. Сгладим также и снежинку Коха. Первые этапы получаемого в результате построения приведены на рис. 105.

Размерности рек. Каждая отдельная река в оригинальной кривой Пеано имеет конечную длину и, как следствие, размерность 1. В данном случае размерность отдельных рек равна ln4 / ln3. Для достижения размерности 2, все реки нужно рассматривать в совокупности.

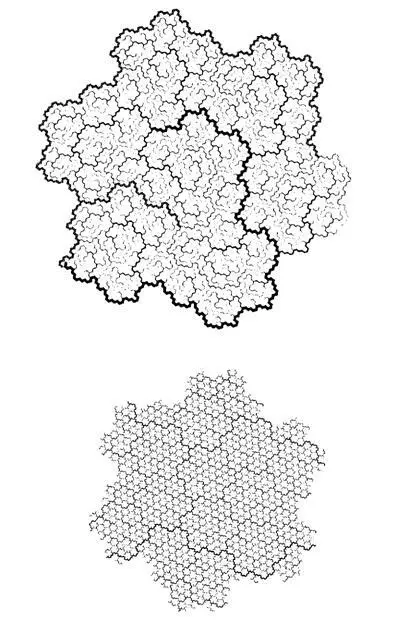

Рис. 106 и 107. КРИВАЯ ПЕАНО-ГОСПЕРА. ЕЕ ДЕРЕВЬЯ И АНАЛОГИЧНЫЕ ДЕРЕВЬЯ КОХА (РАЗМЕРНОСТЬ ВОДОРАЗДЕЛОВ И РЕК D~1,1291 )

К рис. 75. На этом рисунке не получившие в свое время объяснения тонкие ломаные линии представляют собой начальные этапы построения (с 1-го по 4-й) кривой Пеано в интерпретации Госпера (см. [163]). Это — первая кривая Пеано без самопересечений, полученная только методом Коха, без дальнейшей доработки.

Инициатор — отрезок [0, 1]. Генератор —

Если развернуть генератор против часовой стрелки так, чтобы его первое звено заняло горизонтальное положение, то становится видно, что он является частью треугольной решетки, занимая на ней 7 из 3х7 звеньев. Благодаря этой особенности треугольные решетки приобретают свойство, аналогичное описанному на с. 101 свойству квадратных решеток.

Теперь мы можем убедиться в том, что данная кривая Пеано действительно заполняет фигуру, ограниченную кривой Коха на рис. 75. Линия переменной толщины внутри кривой Коха на рис. 75 представляет собой результат пятого этапа настоящего построения.
