Для сокращения длины разбега на самолете подвешивались четыре пороховых ускорителя У-5, по два с каждой стороны фюзеляжа. Равнодействующая сила тяг ракет находилась в одной плоскости с центром тяжести самолета Ускорители крепились при помощи спецзамков и бугелей и сбрасывались после окончания работы.

Парашютно-тормозное устройство, применяемое для сокращения длины пробега самолета, включало в себя: посадочный парашют (Бкуп – 26,2м 3 ); трос диаметром 15мм; контейнер с пневмоцилиндрами открытия створок; замок тормозного парашюта; систему управления

Система управления самолетом – смешанная. Управление рулем высоты было выполнено тягами, рулем поворота в пределах фюзеляжа – тросами, а в киле-тягами. Управление элеронами до выхода в крыло выполнялось тросами, а в крыле тягами. В проводку управления рулем высоты, рулем поворота и элеронами по обратимой схеме были включены бустерные механизмы ГУ-1, а также рулевые машинки автопилота АП-5.

Гидравлическая система состояла из трех независимых подсистем: двух силовых и бустерной. Каждая система имела автономный источник давления – один или два гидронасоса (агр. 109А) с приводом от ТРД. Кроме того, силовые подсистемы в качестве аварийного источника имели ручные гидронасосы РП-3. Рабочая жидкость – смесь состоящая из 50% спирта и 50% глицерина. Первая силовая система предназначалась для уборки и выпуска шасси и закрылков, торможения основных колес. Вторая – для управления перестановкой стабилизатора, створками бомболюка и кормовой стрелковой установкой. Пневматическая (аварийная) система служила для аварийного выпуска шасси и закрылков, открытия створок бомболюка, а также для аварийного торможения передних колес шасси. Рабочее давление в пневмосистеме 130 кг/см 7 .

Силовоя установка состояла из четырех ТРД ТР-1 (TP-1 А), расположенных попарно на каждой консоли крыла. Нижние двигатели каждой пары были вынесены на полкорпуса вперед относительно верхних. Продольный сдвиг улучшал подход к агрегатам двигателей в процессе эксплуатации, а также уменьшал высоту гондол и площадь их поперечного сечения. В результате межосевое расстояние по высоте спарки получалось меньшим, несмотря на толстое крыло. Кроме того, нижние двигатели были развернуты носками вверх на угол 5°, что также приближало их к верхним ТРД и обеспечивало отвод потока горячих газов от нижней обшивки крыла. Все это способствовало не только уменьшению лобового сопротивления, но и снижению металлоемкости, а следовательно, и массы силовой установки.

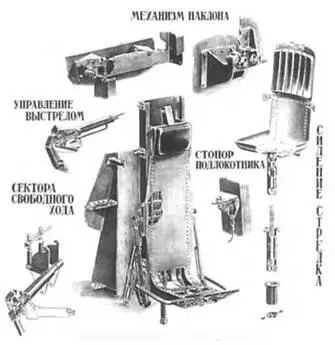

Катапультируемое кресло стрелка

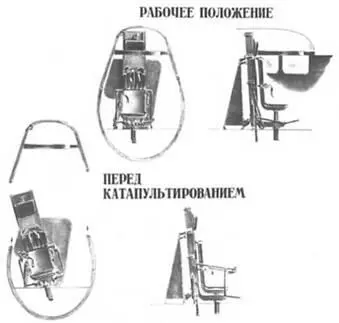

Положение кресло стрелка радиста перед катапультированием

Топливная система включала в себя: два фюзеляжных бака, два крыльевых бака, распределительный кран, два электромагнитных крана перекочки, семь перекачивающих электронасосов, трубопроводы и арматуру. Все баки мягкие, фюзеляжные – протектирован- ные. Предусматривалась возможность подвески дополнительного бака.

Управление каждым двигателем осуществлялось рычагом (РУД), связанным системой жестких тяг и качалок с командным топливным агрегатом двигателя. Запуск ТР-1 но земле производился при помощи пневмостартера, а затем от вспомогательной бензосис- темы он выводился на режим малого газа, с последующим переходом на питание от основной топливной системы. Кроме того, прокрутка двигателя на земле могла осуществляться при помощи рукоятки, вставляемой в специальное гнездо на коробке приводов агрегатов Обслуживание двигателей производилось через быстросьемные эксплуатационные люки.

Негерметичная кабина штурмана, летчика и стрелка-радиста размещалась в носовой части фюзеляжа. Вход в кабину осуществлялся через дверь, расположенную на правом борту фюзеляжа между шпангоутами 5-7. Каждый член экипажа передней кабины имел катапультируемое кресло. Конструкция кресел летчика и штурмана практически не отличалась друг от друга Кресло стрелка-радиста было установлено спинкой вперед по полету.

Чашка кресла имела возможность перемещаться по высоте, а кроме того, могла поворачиваться вокруг вертикальной оси на угол 220°, при этом само катапультируемое кресло оставалось неподвижным. Перед катапультированием чашка фиксировалась в нижнем положении. Катапультирование штурмана осуществлялось через верхний люк, крышка которого отстреливалась при помощи взрывных болтов. Аналогично сбрасывались фонари летчика и стрелка-радиста. Для предотвращения столкновения, при одновременном катапультировании всех членов экипажа, направляющие устройства кресел, посредством пружинных механизмов, отклонялись вправо по полету и фиксировались на углах: штурман – 15°, летчик – 13°, стрелок-радист – 15°. Кроме того, наклон траектории катапультирования обеспечивал экипажу безопасный пролет зоны киля самолета. Покидание самолета кормовым стрелком-наблюдателем осуществлялось «классическим» способом без катапультирования. При этом кормовая стрелковая установка отделялась от фюзеляжа при помощи взрывных болтов.

В соответствии с назначением самолет имел стрелково-пушечное и бомбовое вооружение.

Стрелково-пушечное состояло из: передней неподвижной пушечной установки, верхней турельной установки ВТ-2 Су-10; кормовой установки КГ-2 Су-10. Передняя неподвижноя установка имела одну пушку НС-23 калибра 23 мм с боезапасом 130 патронов и располагалось в передней части фюзеляжа под креслом штурмана. Система управления огнем электрическая, а перезарядка электропневматическая Гильзы и звенья при стрельбе собирались в специальных отсеках под пушкой. Прицеливание осуществлялось летчиком при помощи прицела К 10Т, а контроль – фотопулеметом С-13.

Верхняя электрифицированная турельная установка ВТ-2 Су-10 с дистанционным управлением включала в себя: турель с двумя пушками Б-20Э калибра 20 мм с суммарным боезапасом 450 патронов; прицельную станцию; вычислитель; амплидины горизонтальной и вертикальной наводки; блоки управления и питания. Установка обеспечивала круговой обстрел с ограничением стрельбы вперед в диапазоне от 25° до 90°. Связь между прицельной станцией и турелью строилась на основе сельсинной передачи

Турель устанавливалась в верхней части фюзеляжа между шпангоутами 18-22. Прицельная станция крепилась к фонарю стрелка-радисто Для ведения огня стрелок-радист перемещался в верхнее положение за счет конструкции кресла, при этом его голова находилась внутри кольцевой прицельной станции. Во всех остальных случаях сидение стрелка-радиста находилось в нижнем положении.
