Система управления огнем электрическая, перезарядка электропневматическая. При стрельбе гильзы и звенья собирались в специальных отсеках турели.

Кормовая (гидравлическая) установка с двумя пушками Б-20Э с суммарным боезапасом 700 патронов представляла собой хвостовую отъемную часть фюзеляжа, крепящуюся четырьмя взрывными болтами. В отъемной части размещались пушки с лафетами, гидроцилиндры вертикального и горизонтального управления, гидропульт управления, прицельная станция, гильзозвеньеводы с гибкой частью рукавов питания, стальная и прозрачная броня. Патронные ящики и рукава питания размещались в кабине стрелка-наблюдателя. Установка позволяла вести стрельбу назад по вертикали в диапазоне от +30° до -45° и в стороны по 30°. Гидравлическая система синхронно с оружием обеспечивала подъем кресла при стрельбе вниз и его опускание при стрельбе вверх. Управление перемещением установки (прицеливание) осуществлялось двумя рукоятками пистолетного типа. Управление огнем электрическое, перезарядка электропневматическая. При стрельбе гильзы и звенья выбрасывались наружу.

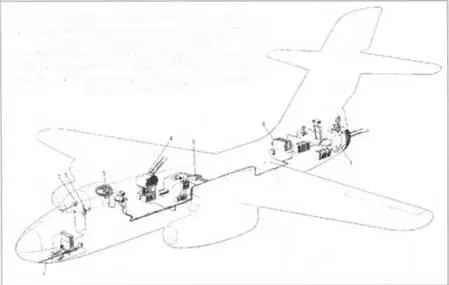

Размещение стрелкового вооружения

1 Передняя неподвижная пушечная установка 2 Прицел 3. Гашетка на штурвале 4 Электрифицированная турель под две пушки Б- 20Э 5. Прицельная станция 6. Электроагрегаты турели 7. Кормовая гидравлическая установка под две пушки Б-20Э

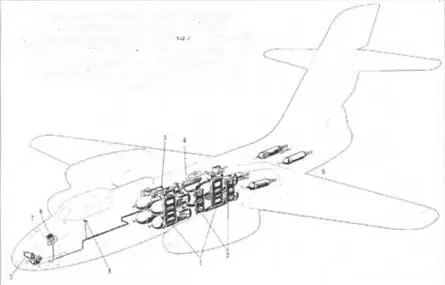

Размещение бомбового вооружения

1 Трехзамковые кассеты КД-3-347 2 Трехзамковые кассеты КД-2-347 3. Балка БД- 2-CV-I0 4 Балка БД-4СУ-10 5 Прицел ОБП- 4С 6. Сбрасыватель 7. Электрощиток 8 Аварийный тумблер пилота 9 Стартовые агрегаты

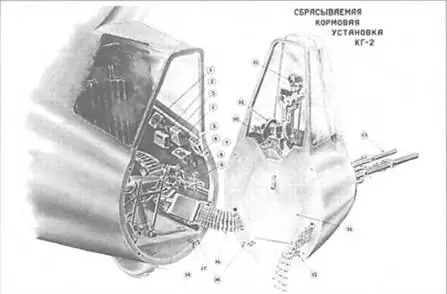

Кормовая стрелковая установка

Бомбы подвешивались только в бомбовом отсеке. Предполагались следующие варианты загрузки:

ФАБ-3000М46 – I шт.-3000кг

ФАБ-1500М46 – 1 шт,-1500кг

ФАБ-500М46 – 8 шт. -4000кг

ФАБ-250М46 – 12 шт-3000кг

Старые калибры:

ФАБ-1000 – 1 шт- 1000кг

ФАБ-500 – 4 шт- 2000кг

ФАБ-250 – 6 шт……… 1500кг

ФАБ-250М43 – 12 шт.™ 3000кг

ФАБ-250ЦК – 12 шт. 3000кг

ФАБ-100 – 20шт.- 2000кг

Подвеска бомб в отсеке осуществлялась на кассетах КДЗ-347, КД2-244 и балочных держателях БД4 Су-10 и БД2 Су-10. Для прицельного бомбометания на самолете устанавливался прицел ОПБ-4С (в НЧФ перед креслом штурмана). Тактическое и аварийное управление бомбовым вооружением электрическое. У штурмана тактическое и аварийное управление, у летчика – аварийное.

На самолете был установлен комплект оборудования, соответствующий ТТТ ВВС к бомбардировщикам.

Электрооборудование состояло из источников электроэнергии и электрической сети, в которую входили: аппаратура регулирования и защиты, коммутационная аппаратура, электропроводка. Для распределения электроэнергии имелись: центральный распределительный щит в кабине стрелка-радиста и электрощитки летчика и штурмана. Основными источниками электроэнергии служили четыре генератора ГС-3000, а аварийным -аккумулятор 12А-30

Радиооборудование: связная коротковолновая радиостанция РСБ-3 бис АД, командная УКВ радиостанция РСИ-6; автоматический радиокомпас АРК-5; радиоопознаватель MA С4-ЗМ; радиовысотомер малых высот РВ-2; самолетное переговорное устройство СПУ-Ф-4; умформеры.

Пилотажно-навигационное оборудование – стандартный комплект приборов на досках летчика, штурмана и стрелка-радиста. Кроме того, на самолете устанавливались: автопилот АП-5, дистанционный компас ПДК-5. бортовой навигационный визир АБ-52.

Фотооборудование – аэрофотоаппорат АФА-33/50 на качающейся фотоустановке АКАФУ-3 (шп. 40-41).

Кислородное оборудование – 4 комплекта, каждый состоял из: кислородного баллона емкостью 8л; кислородного прибора КП-14; кислородной маски КШ-10; редуктора и приборов контроля.

Владимир КОТЕЛЬНИКОВ, Михаил НИКОЛЬСКИЙ

(Продолжение. Начало в NeNo 1-4.7-8,10-12/2005 г)

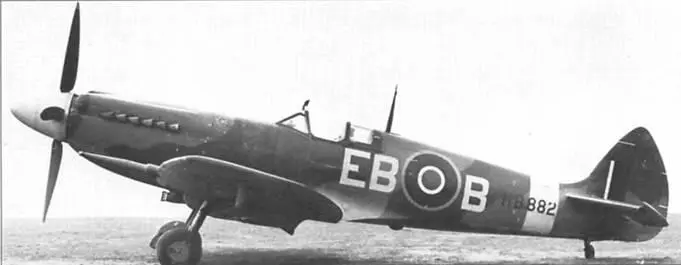

Один из первых 'Спитфайров' Мк XII, переделанный из Мк VIII

Еще в 1939 г. конструкторы фирмы "Супермарин" начали рассматривать возможность применения на "Спитфай- ре" альтернативного типа двигателя, разумеется, с большей, чем у "Мерлина", мощностью. Изучались варианты установки трех разных двигателей фирмы "Роллс-Ройс" – 24-цилиндрового "Икси", двухтактного дизеля RR26PI и перспективного 12-цилиндрового RR37. Только в отношении последнего работу довели до конца.

RR37, запущенный в серию под названием "Гриффон", был, кок и "Мерлин", V-образным двигателем жидкостного охлаждения Рабочий объем его цилиндров составлял 36,7 л против 27 у предшественника. Он был существенно тяжелее и обладал большими габаритами. Зато уже у первых вариантов "Гриффона" номинальная мощность перевалила за 1700 л.с., что обещало немалые перспективы в будущем (ведь серийные "Мерлины" выпуска 1940 г. выдавали в полтора раза меньше).

Ознакомившись с эскизным проектом установки RR37 на "Спитфайр", британское министерство авиации в 1940 г. заказало два опытных самолета с такой мотоустановкой, а позднее – еще пять. Разработка новой модификации, названной "Спитфайр" IV, шла параллельно с работой над проектом уже упоминавшейся "тройки" и, вследствие этого, обе машины в значительной мере унифицировались.

На "четверке" собирались поставить "Гриффон" ИВ с одноступенчатым нагнетателем (мощностью 1735 л.с.), вращающий четырехлопастной винт. Расчетные цифры так потрясли военных, что в августе 1941 г., когда первый опытный истребитель еще только собирался, они уже выдали заказ на 750 серийных машин.

Взлетел же "Спитфайр" IV только 27 ноября (пилотировал его Дж.Квилл). Он недолго существовал под этим номером. В начале следующего года обозначения истребительных и разведывательных вариантов "Спитфайра" привели к единой системе. До этого разведчики именовались буквами – А, В, С, D… И вот, теперь номер IV получил бывший "Спитфайр" D. Вследствие этого машина с "Гриффоном" была переименована в модификацию XX, а затем XII.

Опытный "Спитфайр" IV имел хвостовое оперение по типу "двойки", уби-

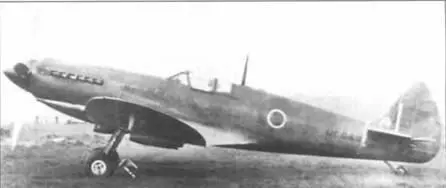

Первый опытный 'Спитфайр' с 'Гриффоном' (DP 845)

Двигатель "Гриффон' 65
